Содержание
Признаки неисправности
Неисправный узел зажигания выдает себя по поведению двигателя. Пуск затягивается, холостой ход теряет ровность, при разгоне появляются провалы. Под нагрузкой мотор дергается, а в сырую погоду сбой проявляется резче. Еще один признак — пропуски воспламенения на одном цилиндре либо на паре цилиндров, если схема объединяет их в общий модуль.
Перед измерением отключают питание, снимают разъем и осматривают корпус. Трещины, следы нагрева, потеки, оплавленная изоляция и зеленый налет на контактах указывают на внутренний дефект либо на плохое соединение. Осмотр экономит время: прибор не покажет трещину в пластике, через которую искра уходит на массу. Если колодка сидит неплотно, сначала устраняют люфт и загрязнение, а потом переходят к щупам.
Порядок проверки

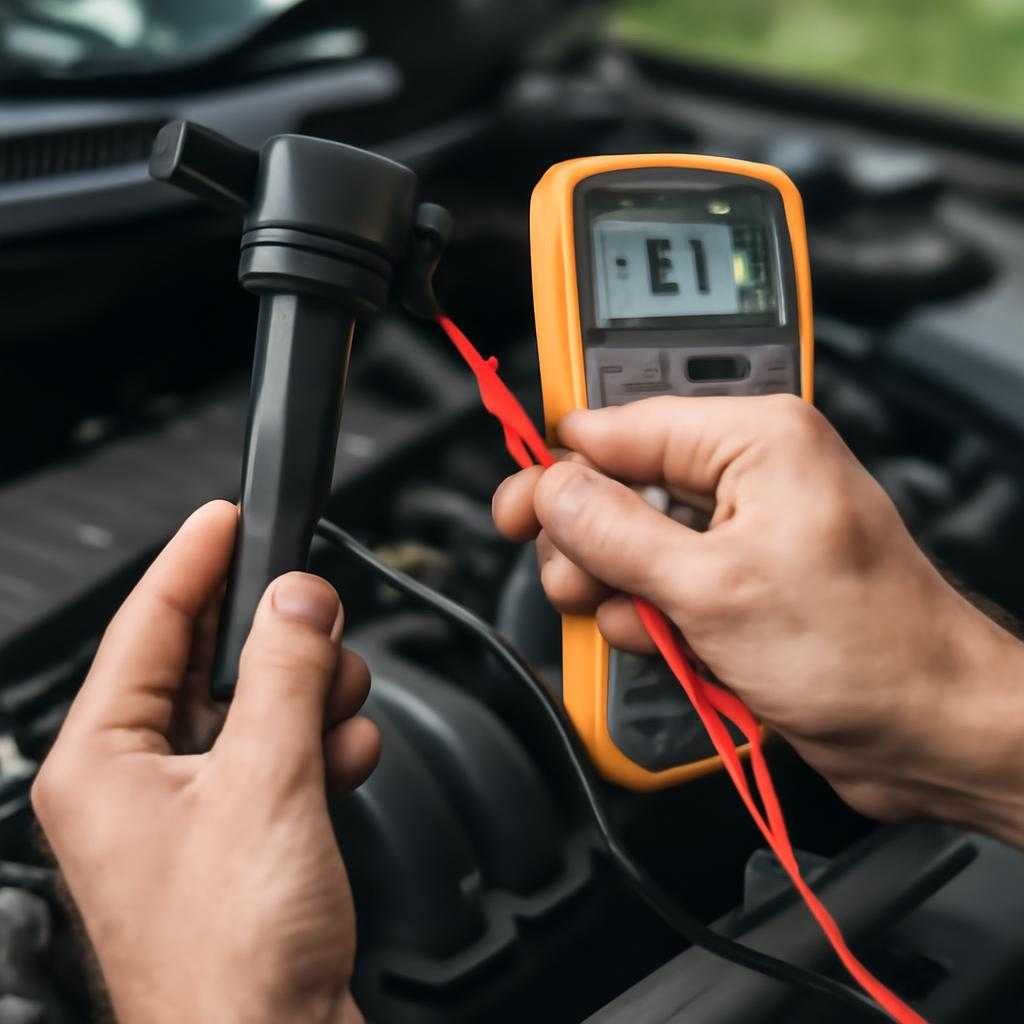

Мультиметр переводят в режим измерения сопротивления. Сначала проверяют первичную обмотку. Щупы ставят на низковольтные выводы, затем сравнивают показания с данными изготовителя для конкретного исполнения. Обрыв дает бесконечное значение, межвитковое замыкание снижает сопротивление ниже нормы, а плавающее число указывает на плохой контакт щупа либо на повреждение вывода.
Дальше измеряют вторичную цепь. Один щуп ставят на высоковольтный вывод, второй — на питающий контакт или на второй вывод по схеме узла. Здесь разброс между исполнениями выше, поэтому ориентир берут из технических данных, а не из чужого опыта. Если прибор показывает обрыв, искра на свече не появится. Если значение ушло от нормы без полного обрыва, двигатель нередко запускается, но под нагрузкой начинаются пропуски.
Что дает мультиметр
Проверка катушки зажигания мультиметром выявляет обрыв, короткое замыкание и грубое отклонение параметров. Для гаражной диагностики этого хватает, чтобы отделить явный отказ от исправного элемента. Но такой способ не нагружает узел рабочим напряжением. По этой причине деталь с пробоем изоляции внутри корпуса порой проходит замер, а на горячем моторе теряет искру.
Отдельный риск связан с температурой. Холодная обмотка и нагретая ведут себя по-разному, а скрытая трещина открывается после прогрева. Если жалоба появляется на горячем двигателе, замер на холодном столе не закрывает вопрос. В такой ситуации полезнее повторить проверку после прогрева либо сравнить подозрительный элемент с заведомо исправным той же конструкции.
Типичные ошибки
Первая ошибка — измерение без учета схемы подключения. На разных системах выводы отличаются, и неверная пара контактов дает ложный результат. Вторая ошибка — попытка судить о состоянии по одной цифре без осмотра разъема, наконечника и проводки. Третья — проверка при подключенной колодке, когда в цепи остаются посторонние участки и показание теряет смысл.
Еще одна ловушка связана с щупами и пределом измерения. Окисленный наконечник щупа добавляет сопротивление, а неверный диапазон скрывает мелкое отклонение. Перед работой полезно замкнуть щупы между собой и увидеть исходное значение прибора. Если оно гуляет, искать неисправность в узле рано: сначала приводят в порядок сам измеритель и соединения.
Практические различия
Исправный элемент дает стабильное показание без скачков при легком шевелении контактов. Поврежденный узел нередко ререагирует на движение разъема, меняет сопротивление рывками либо уходит в обрыв. Если корпус покрыт сеткой трещин, а измерения близки к норме, доверять одной цифре нельзя. Внешние следы пробоя в таком случае весомее табло прибора.
Проверка катушки зажигания мультиметром полезна как первый этап, а не как окончательный приговор. Она отсекает явный брак, подтверждает обрыв и показывает грубое межвитковое замыкание. Скрытый пробой, утечка под нагрузкой и отказ после прогрева требуют дополнительной сверки по симптомам двигателя, состоянию контактов и результатам повторного замера. Такой порядок сокращает число ошибочных замен и удерживает поиск в границах реальной неисправности.
