Грейфером называют навесной захват для подъёма, перемещения и дозированной выгрузки материала. В машиностроении и транспортной технике я рассматриваю его не как отдельный аксессуар, а как рабочий орган с конкретной кинематикой, массой, силой смыкания и режимом нагружения. От этих параметров зависит производительность машины, расход топлива, ресурс стрелы, гидролинии, канатной системы и поворотного узла.
По способу привода грейферы делят на канатные и гидравлические. Канатные ставят на краны, перегружатели и портовые машины, где рабочий цикл строится вокруг подъёма, опускания и замыкания челюстей за счёт полиспаста. Гидравлические применяют на экскаваторах, перегружателях, манипуляторах и лесопогрузчиках. У них выше точность позиционирования, проще встраивание в мобильное шасси и удобнее работа с переменной номенклатурой груза.
Основные виды
Двухчелюстной грейфер используют для песка, щебня, угля, зерна, руды мелкой фракции и грунта. Его геометрия рассчитана на заглубление в сыпучую массу и удержание объёма внутри ковша. Для плотного материала берут усиленные челюсти с износостойкой кромкой. Для лёгкого и рыхлого груза увеличивают объём, чтобы не возить лишнюю массу металлоконструкции.

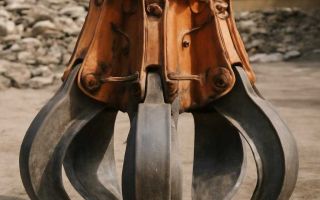

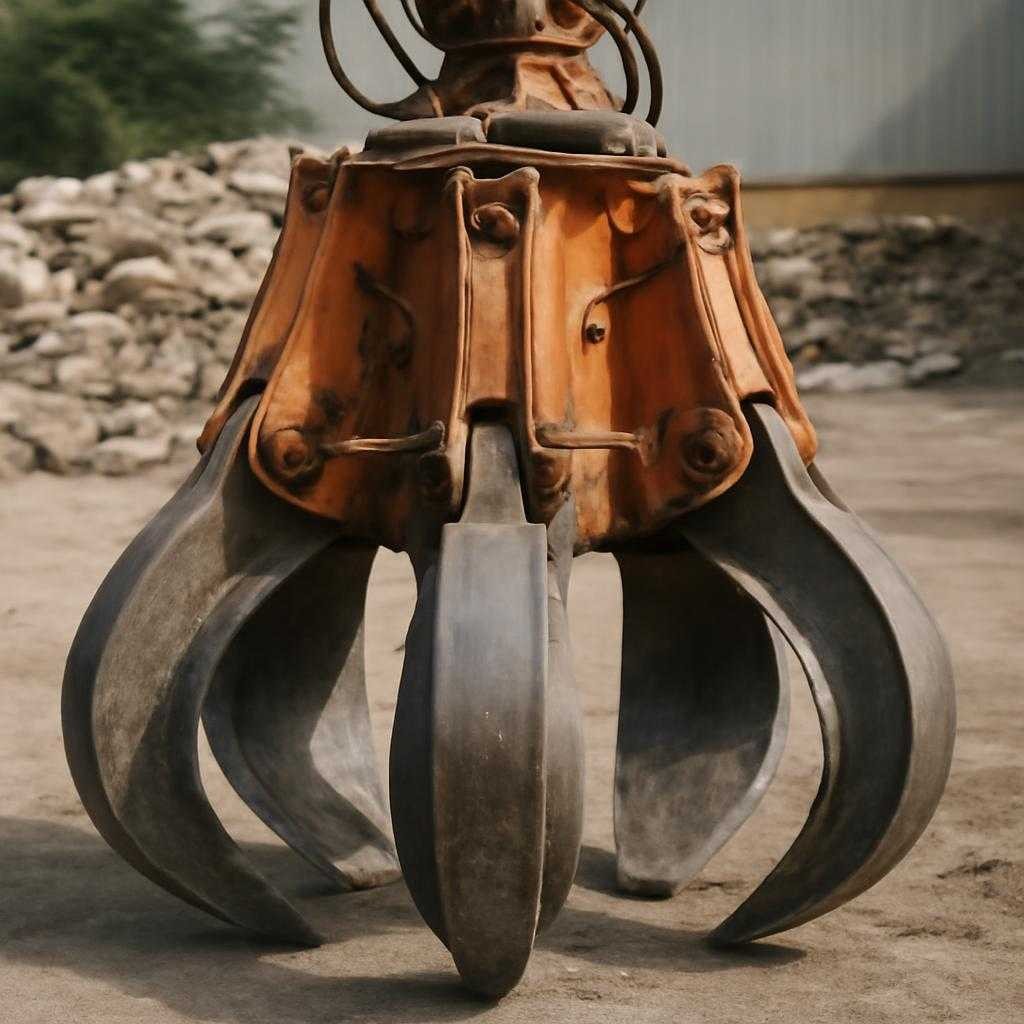

Многочелюстный грейфер предназначен для металлолома, бытовых отходов, древесных остатков, веток, стружки и неровных кусковых фракций. Четыре или пять лепестков лучше обхватывают разнородную массу, чем две створки. На ломозаготовке такой захват даёт ровный цикл без долгого прицеливания. Для стружки и лёгкого лома ставят закрытую форму лепестков, для тяжёлого габаритного скрапа — открытую, с усиленными пальцами и толстой режущей кромкой.
Есть специализированные исполнения. Лесной грейфер работает с брёвнами и хлыстами, у него иная форма створок и иной диапазон раскрытия. Грейфер для камня имеет усиленную раму, короткие массивные зубья и повышенную стойкость к удару. Под перевалку зерна и удобрений применяют закрытые челюсти, чтобы сократить просыпь. Для подводных и дноуглубительных работ используют тяжёлые канатные варианты с большой собственной массой, которая улучшает врезание в донный грунт.
Применение и подбор
При выборе я сначала смотрю на материал. Для лома важны насыпная плотность, размер кусков, наличие длинномерных элементов и риск заклинивания между лепестками. Для песка и щебня важнее угол естественного откоса, влажность и абразивность. Для древесины определяющим становится диапазон диаметров и длина сортимента. Один и тот же объём ковша на разных грузах даёт разную полезную массу, а ошибка по массе сразу бьёт по устойчивости машины и по ресурсу рабочего оборудования.
Следующий критерий — базовая машина. Экскаваторный грейфер подбирают по грузоподъёмности на вылете, гидравлическому расходу, рабочему давлению и массе навески вместе с ротатором. Если поставить слишком тяжёлый захват, оператор получит вялую динамику, рост нагрузки на рукоять и ускоренный износ втулок. Слишком лёгкая конструкция даст обратную проблему: недостаток силы врезания и деформацию корпуса при ударной работе.
Для перегружателя и крана я отдельно оцениваю цикл. Имеют значение высота штабеля, радиус подачи, глубина забора, угол поворота, время смыкания и раскрытия. На перевалке сыпучих грузов выигрывает объём и быстрое опорожнение. На сортировке лома важнее точность захвата, устойчивость к перекосу и защита гидроцилиндров от удара падающими кусками. Если работа идёт с мелкой фракцией, просветы между кромками держат минимальными. Для крупного лома, наоборот, важен проход между лепестками, иначе груз мнётся на входе и цикл затягивается.
Конструкция и ресурс
Ресурс грейфера определяется не паспортной грузоподъёмностью, а реальным спектром нагрузок. Наиболее нагруженные зоны — шарниры, пальцы, проушины цилиндров, места сварки на корневых участках лепестков и узел подвеса. При работе с ломом разрушение начинается с местных вмятин, вытяжки металла у кромки и овальности отверстий. При работе с песком и щебнем основной враг — абразивный износ. По этой причине сталь подбирают не по принципу максимальной твёрдости, а по сочетанию вязкости и износостойкости.
Хороший грейфер узнаётся по нескольким признакам: жёсткая, но не перетяжелённая рама, защищённые рукава высокого давления, доступ к точкам смазки, сменные ножи или накладки, нормальная геометрия раскрытия без мёртвых зон, качественная развесовка. Если установлен ротатор, я проверяю люфт, герметичность, плавность вращения и соответствие его момента массе груза. Ротатор полезен на манипуляторах и перегружателях, где захват приходится разворачивать в ограниченном пространстве.
Отдельная тема — кинематика. У гидравлических моделей сила на кромке меняется по ходу закрытия. Для кускового груза важен уверенный дожим на финальной стадии. Для сыпучего груза ценится быстрый набор объёма в первой половине хозяевада. В технических описаниях встречается слово синхронизация, но на практике я смотрю на реальное совпадение движения створок без перекоса и без лишней нагрузки на пальцы. Ещё один полезный термин — демпфирование (гашение удара в конце хода). Оно снижает пиковую нагрузку на цилиндры и сварные швы.
Обслуживание у грейфера прямолинейное: смазка шарниров, контроль состояния пальцев и втулок, осмотр сварных швов, проверка рукавов, подтяжка крепежа, замер люфта, замена изношенных кромок. На машинах с интенсивной перевалкой я уделяю внимание чистоте гидросистемы. Загрязнённое масло ускоряет износ распределителей и уплотнений, после чего падает скорость смыкания и появляется дрожание створок. Если захват работает в мороз, важны правильная вязкость масла и исправные уплотнения, иначе цикл замедляется, а на штоках появляется задир.
В автомобильной и специальной техники грейфер ценят за универсальность шасси при смене рабочих задач. Один перегружатель с набором сменных захватов закрывает склад лома, лесной двор и участок сыпучих материалов. Но универсальность не отменяет точного подбора. Когда захват соответствует грузу, машине и режиму работы, он даёт предсказуемый цикл, ровный износ и понятную экономику ремонта.
