Рулевой наконечник связывает рулевую тягу с поворотным кулаком и передает усилие на колесо через шаровой палец. Когда в шарнире вырабатывается зазор, водитель чувствует свободный ход, слышит сухой стук и теряет точность реакции машины на малый поворот руля. Проверку легко провести на месте, без движения, если действовать по порядку и не путать симптомы с люфтом в других узлах.
Содержание
Что подготовить
Площадка нужна ровная, покрытие твердое. Передние колеса ставят прямо. Двигатель лучше заглушить, чтобы шум не скрывал стуки. Если руль слишком тяжелый, допустима проверка при работающем моторе, но слушать придется внимательнее. Полезны фонарь, перчатки и помощник: один качает руль, второй держит рукой соединения и слушает источник звука.
Первый признак износа — лишний свободный ход в самом начале поворота руля. Помощник качает рулевое колесо короткими движениями влево-вправо на небольшой угол, без резких рывков. В этот момент смотрят на передние колеса. Если руль уже движется, а колесо откликается с запаздыванием, где-то в цепочке появился зазор. Сам по себе такой признак еще не указывает точно на наконечник, зато задает направление поиска.
Где искать люфт

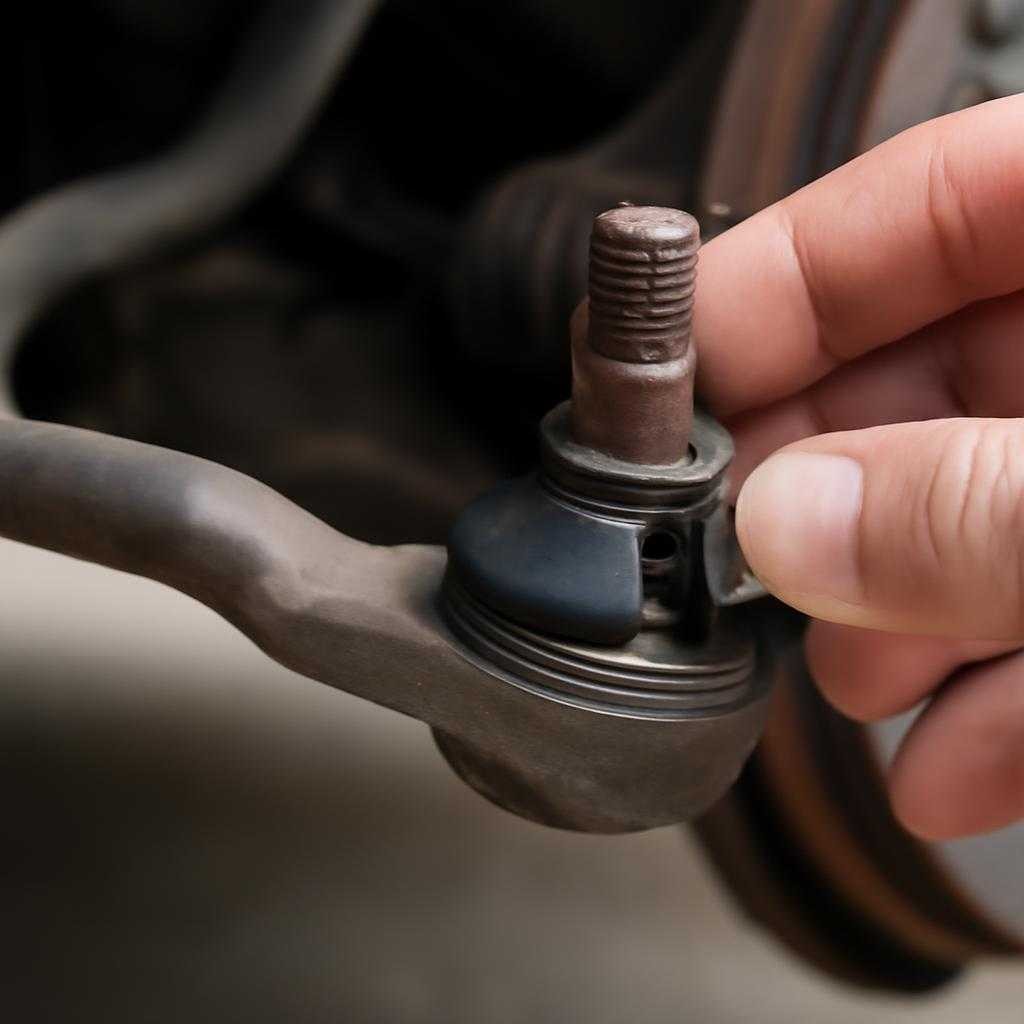

Рулевой наконечник проверяют рукой на ощупь. Ладонь кладут на корпус наконечника и место входа шарового пальца. Помощник продолжает коротко раскачивать руль. Исправный шарнир передает усилие плотно, без щелчков и без ощутимого смещения внутри корпуса. Изношенный наконечник выдает себя мелкими ударами, дрожью под пальцами или явным постукиванием при смене направления. Если в момент касания чувствуется, что палец будто перескакиваетает внутри шарнира, деталь изношена.
Смотреть нужно сразу на две стороны. Часто один наконечник разбит сильнее, а второй уже близок к тому же состоянию. Сравнение левого и правого узла хорошо показывает разницу: исправная сторона движется собранно, изношенная — с задержкой и щелчком.
Есть еще визуальный ориентир. Во время раскачивания руля наблюдают, нет ли заметного запаздывания корпуса наконечника относительно пальца или наоборот. Любое видимое относительное смещение в шарнире — плохой знак. В норме узел работает как плотное шарнирное соединение, без болтанки.
Как не перепутать
Люфт наконечника часто смешивают с люфтом внутренней рулевой тяги, рейки, шаровой опоры или стойки стабилизатора. Разделять эти неисправности лучше по месту удара и по характеру движения.
Если стук и дрожь ощущаются прямо на наружном шарнире у поворотного кулака, подозрение падает на наконечник. Если наружный шарнир рукой кажется плотным, а свободный ход все равно есть, проверяют внутреннюю тягу под пыльником. Там люфт ощущается глубже, ближе к рейке, и рукой снаружи его уловить труднее.
Проблема в рулевой рейке чаще дает общий свободный ход на руле без явного локального щелчка в наружном наконечнике. Стук выходит из центра передней части машины, а не от колеса. Шаровая опора проявляет себя иначе: люфт сильнее заметен при раскачивании колеса в вертикальной плоскости, когда его берут сверху и снизу. Рулевой наконечник ярче реагирует на боковые воздействия и на короткие повороты руля.
Стойка стабилизатора нередко стучит похоже, но на месте при малой раскачке руля ее звук обычно менее связан с началом поворота колеса. Если стук появляется именно в момент смены направления рулевого усилия и отдается в соединение тяги с кулаком, это типичная картина изношенного наконечника.
Дополнительная проверка
Если доступ удобный, переднее колесо вывешивают и берут руками за левую и правую стороны шины. Затем раскачивают колесо в горизонтальной плоскости. При этом наблюдают за наконечником. Люфт в шарнире становится заметнее, чем на стоящей машине. Здесь важно не спутать его с люфтом ступичного подшипника: подшипник чаще проявляется во многих направлениях и сопровождается гулом на ходу, а наконечник показывает смещение именно в рулевом соединении.
Состояние пыльника многое подсказывает. Порванный или сползший пыльник почти всегда ведет к ускоренному износу: внутрь попадают вода и абразив, смазка уходит, шаровой палец начинает работать всухую. Если люфт пока небольшой, а пыльник уже поврежден, узел редко живет долго. Грязный ржавый след у пальца и сухой скрип при повороте руля подтверждают износ.
Когда менять без сомнений
Замена нужна, если рукой отчетливо ощущается стук в шарнире, виден люфт при раскачке руля или колеса, пыльник разрушен, а палец ходит с заеданием либо, наоборот, слишком легко и разболтанно. Опасен даже небольшой зазор, если он быстро растет и уже влияет на траекторию: машина начинает требовать подруливания, на неровностях руль дергается, в околонулевой зоне появляется пустота.
После замены рулевых наконечников проверяют и регулируют углы установки колес. Иначе новый узел не вернет точность управления полностью, а шины начнут стираться неровно. Если изношеныен один наконечник, вторую сторону я всегда внимательно осматриваю и проверяю тем же способом: парные детали стареют близко по сроку службы и условиям работы.
Короткая схема диагностики выглядит просто: поставить колеса прямо, коротко раскачивать руль, держать рукой наконечник, искать щелчок и относительное смещение в шарнире, сравнить левую и правую стороны, потом исключить тягу, рейку и шаровую. При аккуратной проверке на месте изношенный рулевой наконечник почти всегда выдает себя именно люфтом в момент смены направления рулевого усилия.
