Шаровая опора соединяет рычаг подвески с поворотным кулаком и держит нагрузку в движении, на торможении и в повороте. Когда палец и вкладыш внутри корпуса вырабатываются, появляется зазор. Этот зазор сначала слышен, потом ощущается руками, а дальше меняет поведение машины на дороге. Главный ориентир при проверке — не сам факт шума, а его характер, условия появления и наличие люфта в шарнире.
Содержание
Признаки на ходу
Стук от изношенной шаровой опоры обычно глухой, короткий, одиночный или дробный на мелких неровностях. Чаще он проявляется при проезде стыков, ям с острым краем, лежачих неровностей на небольшой скорости, при раскачке кузова и в момент, когда колесо разгружается и снова принимает вес машины. На ровном асфальте шум нередко исчезает, из-за чего неисправность долго маскируется.
Отличительная черта шаровой — связь стука с вертикальной работой колеса. Если звук сильнее слышен снизу и спереди, а на медленной езде по разбитой дороге возникает ощущение разболтанности в одном углу машины, шаровую проверяют одной из первых. При заметном износе добавляется легкое подруливание кузова после удара о неровность: колесо на долю секунды меняет положение, и машину приходится ловить рулем.
По одному стуку точный диагноз не ставят. Похожий шум дают стойки стабилизатора, втулки, сайлентблоки, рулевые наконечники, опорные подшипники стойки, суппорт с люфтом, ослабленный крепеж. Поэтому после дорожной проверки всегда нужен осмотр на вывешенном колесе и проверка шарнира под нагрузкой.
Какой люфт опасен
У исправной шаровой опоры свободного хода рукой не чувствуется. В шарнире есть рабочее перемещение смазки и упругость пыльника, но металлического перестука и отчетливого смещения пальца быть не должно. Если при раскачке колеса слышен щелчок, ощущается удар в пальцах или виден сдвиг пальца в корпусе, опора изношена.
Проверку проводят на подъемнике, яме или домкрате с надежной страховкой. Дальше важен тип подвески. Если шаровая нагружена пружиной, простого вывешивания колеса мало: шарнир остается под усилием, и люфт прячется. В таком случае рычаг поджимают монтажкой, разгружают опору в правильном направлении и смотрят, есть ли перемещение пальца относительно корпуса. Если шаровая разгруженная по конструкции, люфт проще поймать раскачкой колеса.
Раскачка руками в положениях на 12 и 6 часов помогает найти люфт по вертикали. Но этот прием не отделяет шаровую от ступичного подшипника. Подшипник дает более равномерное качание всего колеса, часто без резкого щелчка внизу. Шаровая чаще отзывается точечным стуком и заметной работой в месте крепления к кулаку или рычагу. Когда один человек качает колесо, второй держит ладонь на корпусе шаровой, разница ощущается сразу: при износе удар проходит прямо в руку.
Визуальные подсказки

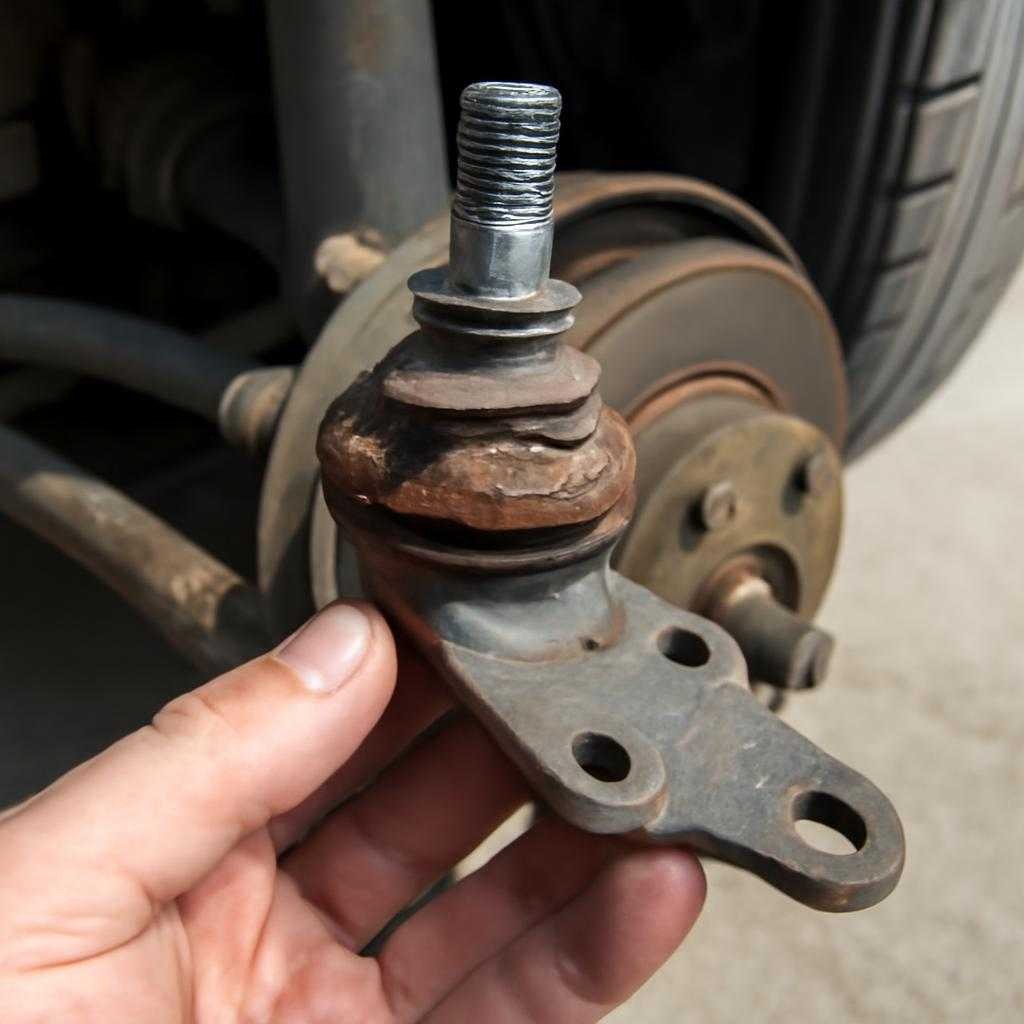

Порванный пыльник — одна из самых полезных подсказок. Через трещину внутрь попадают вода, абразивная грязь и соль, смазка выходит наружу, палец начинает работать всухую. После этого шаровая изнашивается быстро. Если на корпусе видны потеки смазки, пыльник перекручен, слетел хомут или резина задубела и растрескалась, ресурс шарнира уже под вопросом, даже если сильного люфта пока нет.
Еще один признак — ржавый налет у пальца и под пыльником. Он говорит о попадании влаги. Сама по себе ржавчина не доказывает аварийный износ, но вместе со стуком и люфтом подтверждает диагноз. Полезно смотреть и на посадочные места: разбитое отверстие в кулаке, ослабленная гайка пальца, поврежденная резьба дают похожие симптомы и требуют отдельного ремонта.
Поведение машины
Изношенная шаровая меняет не только акустику подвески. На руле появляется нечеткость около нуля, в колее машину начинает уводить, на торможении траектория слегка плавает. Если износ заметный, угол установки колеса уходит из расчетного положения, шина стирается неравномерно. Часто первым страдает внутренняя или внешняя кромка, но по одному износу протектора выводы не делают: такой след оставляют и развал-схождение, и уставшие сайлентблоки, и проблемы с амортизатором.
При сильной выработке шаровой переднее колесо на кочках получает лишнюю свободу. Водитель ощущает это как разболтанность подвески и задержку между движением руля и реакцией машины. На высокой скорости такой дефект особенно неприятен: автомобиль хуже держит прямую, а корректировки рулем становятся частыми.
Частые ошибки
Самая распространенная ошибка — искать источник шума только по звуку. Даже опытный механик не ставит окончательный диагноз без проверки руками. Вторая ошибка — качать вывешенное колесо без учета конструкции подвески. Если шаровая зажата пружиной, люфт в ней легко пропустить и записать стук на стойку стабилизатора или амортизатор.
Третья ошибка — путать шаровую с рулевым наконечником. У наконечника люфт сильнее проявляется при раскачке колеса в положениях на 3 и 9 часов, а палец распухботает по траектории руления. У шаровой связь сильнее с вертикальным перемещением колеса и нагрузкой подвески. На практике изношены бывают оба узла сразу, поэтому проверяют весь передний угол подвески целиком.
Еще одна ошибка — ездить с явным люфтом, откладывая ремонт из-за того, что стук пока терпимый. У шаровой нет безопасной стадии, на которой дефект можно долго игнорировать. Когда зазор растет, ударные нагрузки ускоряют разрушение вкладыша и пальца. В крайнем случае палец выходит из корпуса или теряет удержание в шарнире. Это уже не шум и не дискомфорт, а риск потери управления.
Как проверить точно
Я начинаю с короткой поездки по неровной дороге на малой скорости, чтобы понять характер стука и сторону, откуда он приходит. Потом осматриваю пыльники, крепеж, следы смазки, состояние посадок. После этого вывешиваю колесо и проверяю люфт в двух плоскостях, параллельно касаясь корпуса шаровой рукой. Если подвеска нагружает шарнир, поджимаю рычаг монтажкой и смотрю, появляется ли ход пальца. Когда есть сомнение, использую длинный рычаг: маленький люфт под нагрузкой лучше виден, чем при качании колеса руками.
Хороший результат дает проверка вдвоем. Один создает перемещение колеса или рычага, второй наблюдает за шаровой сбоку при ярком свете. Исправный шарнир двигается вместе с узлом без отдельного подстукивания и скачка в сочленении. Изношенный выдает себя микросмещением, щелчком или задержкой перед началом движения.
Если люфт есть, шаровую меняют без попыток тянуть время смазкой через поврежденный пыльник, подтяжкой гайки или временной набивкой. Эти меры не возвращают геометрию пары трения. После замены полезно проверить соседние элементы подвески: изношенная шаровая редко стареет в одиночку, а часть стуков после ремонта остается именно из-за пропущенного второго дефекта.
Надежный признак износа шаровой опоры складывается из трех пунктов: характерный стук на неровностях, ощутимый люфт при правильной проверке и внешние следы разрушения пыльника или утечки смазки. Когда сходятся все три, спорить уже не о чем — узел пора менять.
Понять, что с шаровой опорой что-то не так, можно не только по стуку, но и по поведению машины на ходу, поэтому полезно учитывать и другие признаки износа шаровых опор.
