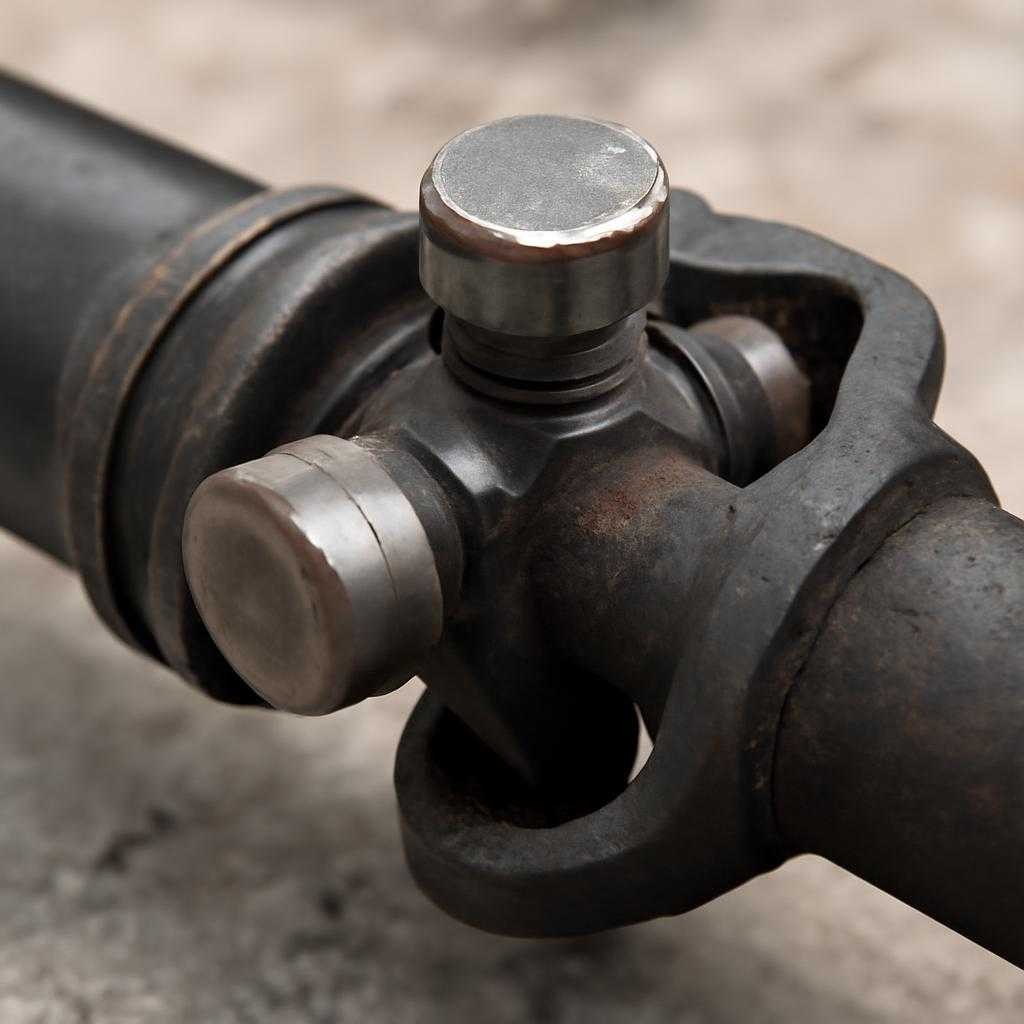

Крестовина карданного вала изнашивается не сразу громким стуком. Чаще процесс начинается с мелкой вибрации, которую водитель долго принимает за неровную дорогу, шины или возраст машины. По характеру дрожи этот узел считается довольно точно, если смотреть на связь с тягой, скоростью и переходом между разгоном и торможением двигателем.
Содержание
Где чувствуется вибрация
При изношенной крестовине вибрация обычно приходит снизу кузова и отдается в пол, сиденье, тоннель, реже в рычаг коробки. В руль она передается слабее, чем проблемы передней подвески или колес. На малой скорости дрожь едва заметна, потом нарастает в определенном диапазоне и под нагрузкой становится грубее. Характерный признак — разница между ровным движением, разгоном и сбросом газа. Когда момент на валу меняет направление, изношенные игольчатые подшипники крестовины уже не держат вал строго по оси, и появляется толчок, зудящая дрожь или короткая серия ударов.
Исправная крестовина работает плавно, без заеданий и без люфта. Внутри ее чашек стоят игольчатые подшипники. Когда смазка высохла, внутрь попала вода или подшипники выработали дорожки, движение по осям перестает быть ровным. Узел начинает либо болтаться, либо подклинивать в отдельных положениях. Оба состояния меняют траекторию вращения кардана. В итоге вал уже не вращается стабильно, а как будто подбрасывает сам себя на каждом обороте.
Как меняется звук и дрожь
Если износ небольшой, водитель чаще замечает одиночный стук при трогании, включении передачи или резком отпускании газа. Вибрация в этот момент еще слабая. При средней выработке появляется заметная дрожьь на разгоне, особенно когда машина тянет внатяг. На ровном газу она иногда уменьшается. При сильном износе вибрация уже не прячется: кузов гудит, под полом слышны частые удары, при старте и переключениях машина дергается.
Есть важная деталь. Подклинивающая крестовина дает одну картину, люфтящая — другую. Подклинивание чаще ощущается как волнообразная вибрация, будто вал вращается неравномерно. Люфт чаще выдает себя ударами при смене режима и грубой дрожью под нагрузкой. Когда разрушение зашло далеко, обе картины смешиваются.
Под нагрузкой и без нее
На подъемнике или на вывешенной машине многие ищут вибрацию без сопротивления движению, но такой способ малоинформативен. Карданный вал ведет себя иначе под реальным моментом. Изношенная крестовина нередко сильнее проявляется именно на дороге, когда двигатель нагружает трансмиссию. Поэтому главный ориентир — поведение машины в трех режимах: разгон, равномерное движение, торможение двигателем.
Если дрожь резко усиливается при добавлении газа и стихает после его сброса, подозрение на крестовину высокое. Если вибрация почти не меняется от режима и растет только вместе со скоростью, картина ближе к дисбалансу вала, проблеме шин или ступичного узла. Если толчок появляется в момент смены тяги, а затем остается фон в полу, крестовину стоит проверять одной из первых.
Отличия от других неисправностей
Дисбаланс карданного вала обычно дает ровную, частотную вибрацию, привязанную к скорости вращения. Она растет постепенно, без явной привязки к резкому набору тяги. Изношенная крестовина ведет себя грубее и нелинейнее: сегодня сильнее наса разгоне, завтра отчетливее при отпускании газа, при этом на определенной скорости дрожь вдруг входит в резонанс и становится намного заметнее.
Подвесной подшипник чаще отзывается гулом и общей дрожью по кузову, особенно при наборе скорости. Люфт в редукторе или шлицевом соединении нередко слышен как удар в трансмиссии, но по ощущениям он менее «зернистый», чем разбитая крестовина. Проблемы колес и шин в первую очередь ощущаются через руль, кузов и сиденье в зависимости от оси, а связь со сменой тяги у них слабее.
Проверка на месте
Я начинаю с дорожной проверки. Машину разгоняю плавно, потом интенсивнее, затем держу ровный газ и перехожу на торможение двигателем. Если в каждом переходе есть толчок, а под нагрузкой снизу идет дрожь, иду к кардану. После этого проверяю узел руками на заглушенной машине. Кардан удерживаю возле крестовины с двух сторон и пытаюсь провернуть половины относительно друг друга. Любой ощутимый люфт уже плохой признак. Исправный узел руками почти не чувствуется.
Дальше проворачиваю вал медленно и оцениваю плавность хода крестовины. Заедание, ступенька, тугой сектор, сухой скрип, рыжие потеки у чашек — признаки износа или коррозии. У части машин люфт лучше проявляется, когда одно колесо слегка поджато тормозом или трансмиссия создает сопротивление. Тогда слабая выработка чувствуется отчетливее.
Что ускоряет износ
Чаще всего крестовину добивает потеря смазки. После этого иглы подшипника начинают работать по сухому металлу. Вода и грязь ускоряют коррозию, перегрузки при резких стартах выбивают дорожки, а перекос кардана из-за просевших опор усиливдает давление на отдельные зоны. Если на машине уже есть вибрация, откладывать проверку опасно: изношенная крестовина быстро разбивает соседние детали, а при разрушении чашки кардан получает крайне опасную свободу.
Когда менять без сомнений
Если есть люфт, заедание, металлическая пыль у уплотнений, стук при смене тяги и повторяемая вибрация снизу кузова на разгоне, крестовину меняют. Смазка не лечит выработанные дорожки и разрушенные иглы. После замены оценивают состояние вилок, шлицевого соединения, подвесного подшипника и балансировку кардана. Иначе часть вибрации останется, а новая крестовина получит ту же перегрузку.
Главная практическая мысль простая: износ крестовины выдает не любая дрожь, а дрожь с характером. Она идет снизу, меняется при передаче момента, нередко сопровождается стуком на переходе между тягой и сбросом газа, а руками в узле часто уже находится люфт или заедание. Когда эти признаки совпали, искать причину в кардане логичнее, чем начинать с колес и случайных догадок.
