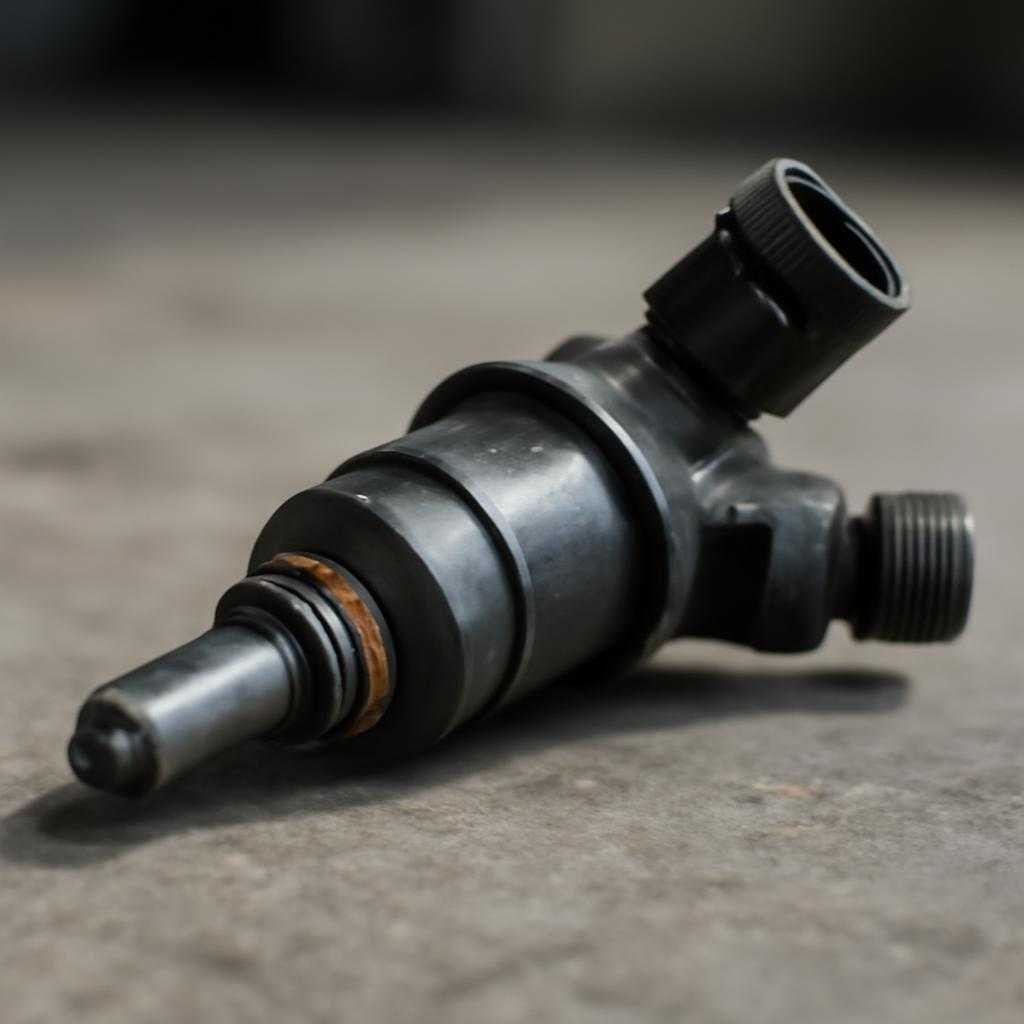

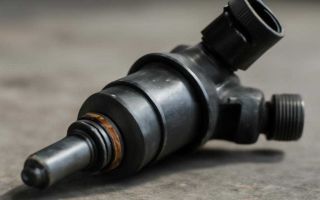

Дизельная форсунка дозирует топливо, формирует факел распыла и завершает впрыск без подтекания. Любое отклонение по подаче сразу меняет запуск, тягу, дымность, шум сгорания и расход. Я оцениваю форсунку не по одному симптому, а по совокупности признаков: как мотор заводится на холодную, как держит холостой ход, есть ли металлический стук по цилиндру, растет ли уровень масла из-за попадания топлива в картер, появляется ли черный или белый дым под нагрузкой и на прогреве.
Первые жалобы обычно простые: долгий пуск, неровная работа, провалы при разгоне, жесткое сгорание, запах топлива, повышенная коррекция по цилиндру. По ним нельзя сразу назначать ремонт форсунок. Похожие проявления дают слабая компрессия, подсос воздуха в магистрали, изношенный насос, неисправный регулятор давления, проблемы со свечами накаливания и датчиками. Я начинаю с общей проверки двигателя и топливной системы, чтобы не лечить следствие вместо причины.
Признаки неисправности
На механических форсунках я смотрю давление начала впрыска, качество распыла, герметичность запирания и поведение после нескольких циклов. Если распылитель открывается рано, топливо подается крупными каплями, сгорание грубеет, мотор дымит и теряет тягу. Если давление завышено, пуск ухудшается, особенно на холодном моторе. Подтекание после впрыска заливает камеру сгорания, смывает масляную пленку со стенок цилиндра и ускоряет износ.
На системах Common Rail картина шире. Важны электрическая часть форсунки, производительность управляющего клапана, слив в обратную магистраль и точность дозирования на разных режимах. Избыточный слив снижает давление в рампе, мотор долго запускается или глохнет под нагрузкой. Подклинивание клапана нарушает подачу по одному цилиндру, из-за чего блок управления уводит коррекции в крайние значения. Бывает и обратная ситуация: форсунка переливает, цилиндр перегревается, поршень получает ударную тепловую нагрузку, а в выхлопе растет сажа.
Отдельно я проверяю посадочное место форсунки в головке блока. Прорыв газов под шайбой выдает черный нагар вокруг колодца, запах выхлопа под капотом и шипящий звук на работающем моторе. При затяжном прорыве кокс спекается, форсунка прикипает, а канал в головке деформируется. Тогда одной заменой распылителя дело не заканчивается.
Порядок проверки
Диагностику я делю на три этапа. Сначала внешний осмотр и базовые замеры на автомобиле. Потом функциональная проверка без разборки. После снятия — стенд и дефектовка деталей.
На машине я проверяю давление в рампе при пуске и на холостом ходу, сравниваю коррекции цилиндров, оцениваю возврат топлива по форсункам, смотрю форму сигнала на разъеме, если доступна осциллограмма. Обратный слив дает много информации. Форсунка с повышенным сливом обычно быстро выдает себя по мерной колбе. Но я не делаю вывод по одному тесту: горячее топливо, уставший насос или загрязненный фильтр искажают картину.
После снятия форсунку нельзя сразу разбирать на верстаке без подготовки. Сначала очистка корпуса, резьбы, разъема и зоны вокруг сопла. Грязь, попавшая внутрь, испортит результат ремонта. На стенде я проверяю герметичность, давление открытия, форму факела, равномерность распыла, слив, производительность на разныхх циклах. Для электромагнитных и пьезоэлектрических форсунок нужен профиль испытаний по режимам, близким к рабочим. Пьезоэлемент меняет геометрию под напряжением, и неточный стенд по такой форсунке дает ложные выводы.
Дефектовка идет после стенда. Я оцениваю иглу распылителя, седло, управляющий клапан, проставки, шайбы, сетчатый фильтр, состояние канала слива и торца корпуса. На изношенных распылителях видны задиры, эрозия отверстий, лаковые отложения. У клапана встречаются выработка по кромке, зависание и потеря герметичности. Если на деталях есть следы коррозии от воды в топливе, я проверяю всю систему, а не одну форсунку.
Ремонт и сборка
Ремонт зависит от конструкции и характера дефекта. На механической форсунке нередко хватает замены распылителя, регулировки давления и проверки герметичности. На Common Rail схема строже. Замена распылителя без контроля клапана, зазоров и слива дает краткий эффект. Если корпус поврежден, резьба вытянута, посадка иглы разбита или пьезопакет неисправен, восстановление теряет смысл.
При сборке я работаю с чистотой почти как в лаборатории. Малейшая соринка в управляющем узле меняет дозировку. Детали промываются в чистой жидкости, каналы продуваются, уплотнения и шайбы ставятся новые. Момент затяжки, последовательность операций и калибровка после сборки критичны. Форсунка, собранная без точного контроля, на моторе превращается в источник новых неисправностей.
После ремонта я снова ставлю форсунку на стенд и снимаю значения по режимам. Для кодируемых форсунок нужен корректный код коррекции, который заносится в блок управления. Без него дведвигатель работает неровно даже при исправной механике. После установки на мотор я проверяю пуск, давление в рампе, коррекции, обратный слив, герметичность по топливу и по газам под уплотнительной шайбой. Если форсунка снималась с прикипевшего колодца, обязательно осматриваю посадку и фрезерую седло при наличии выработки.
Срок службы форсунок сильнее всего сокращают грязное топливо, вода, несвоевременная замена фильтра, перегрев двигателя и длительная работа с неисправным насосом. У систем с высокой точностью впрыска зазорные пары изнашиваются даже от мелкой абразивной пыли. По этой причине я всегда советую после разрушения насоса промывать бак, магистрали, рампу и менять фильтрующие элементы. Иначе новая или отремонтированная форсунка быстро соберет металлическую стружку и вернется на стенд в худшем состоянии.
Хороший ремонт форсунки не сводится к замене одной детали. Нужны правильная диагностика, чистая сборка, проверка по режимам и контроль работы на двигателе. Когда каждая стадия выполнена точно, дизель запускается ровно, тянет без провалов, не дымит и держит нормальную коррекцию по цилиндрам.
