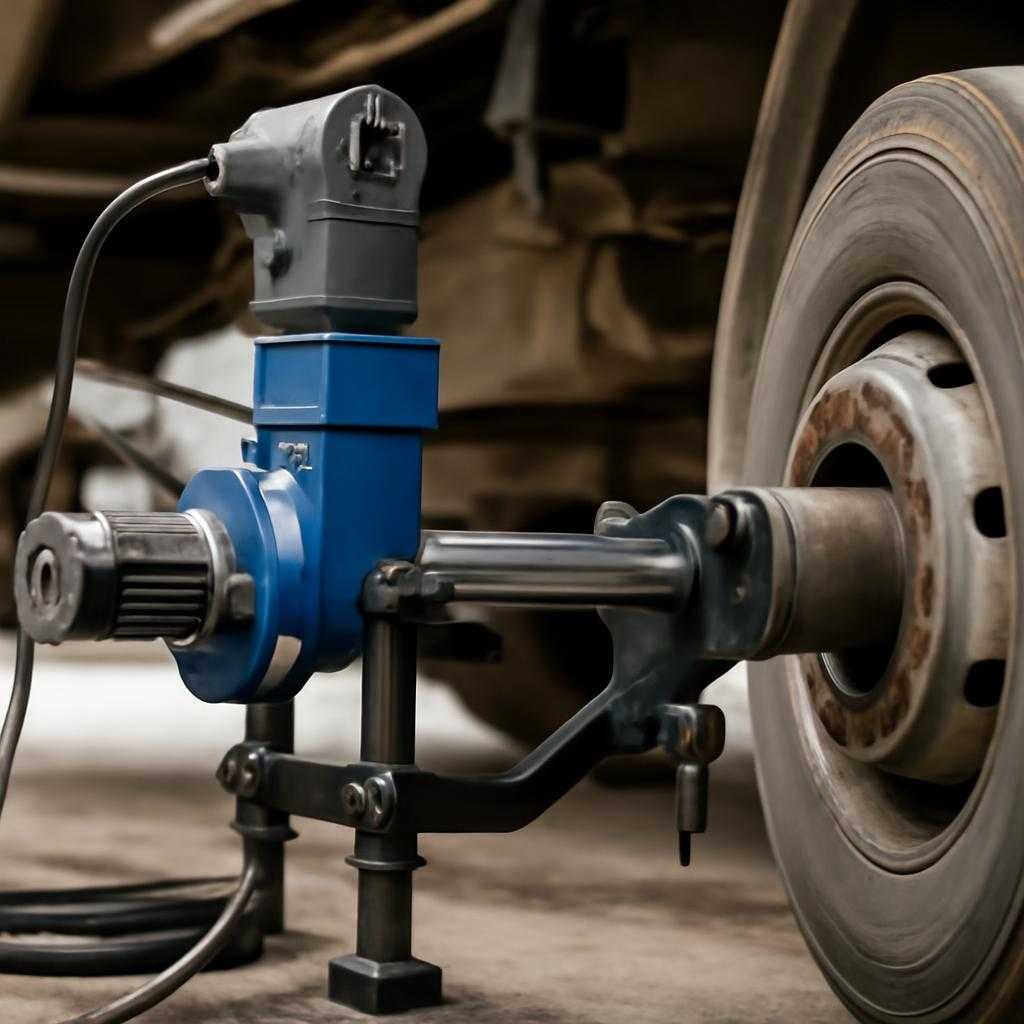

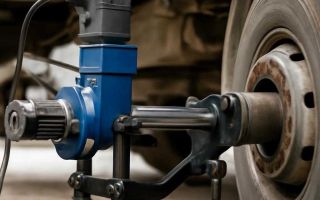

Мобильный токарный станок для ремонта осей и других нагруженных деталей решает одну практическую задачу: вернуть точную геометрию узлу прямо на машине, без снятия детали и без полной разборки соседних агрегатов. Такой подход востребован там, где демонтаж упирается в долгий простой, трудный доступ, крупные габариты или риск повредить смежные соединения при разборке. Подробнее: здесь.
Содержание
Что ремонтируют
На месте обрабатывают оси, пальцы, валы, цапфы, посадочные шейки под подшипник, втулочные места, торцы, упорные поверхности, канавки и резьбу. Частая причина ремонта — износ, задиры, овальность, конусность, забоины после работы с перекосом или после проворота внутреннего кольца подшипника. На грузовой технике страдают узлы подвески, поворотные соединения, ступичные элементы, опорные точки навесного оборудования, приводные и промежуточные валы.
Смысл мобильной обработки в том, что станок базируют прямо на самой детали или на жестком участке рядом с ней. После выверки режущий инструмент снимает поврежденный слой металла до чистой поверхности и заданного размера. Если износ вышел за ремонтный размер, деталь сначала наращивают наплавкой, затем протачивают под номинал или под согласованный посадочный размер.
Как устроена работа
Мобильный токарный станок не копирует обычный цеховой станок целиком. У него другая логика: компактная рама, разборная оснастка, привод, суппорт с подачей и система крепления, которую можно адаптировать к месту ремонта. Главная сложность связана не с самим резанием, а с базированием. Если ось установки совпала с рабочей осью детали, итоговая поверхность получится соосной. Еесли база выбрана неверно, новая шейка быстро износится, подшипник перегреется, а уплотнение начнет течь.
Подготовка начинается с дефектации. Измеряют исходный размер, глубину выработки, овальность, биение, следы трещин, состояние сопряженных деталей. После этого принимают решение: чистовая проточка, восстановление с наплавкой, изготовление ремонтной втулки, нарезка новой резьбы или комбинированный ремонт. Такой этап важен из-за того, что одинаковый внешний дефект у разных узлов имеет разную причину. Одна шейка стирается от плохой смазки, другая — от перекоса корпуса, третья — от ослабленного крепления.
Порядок ремонта
Место работ очищают от грязи, масла и рыхлой коррозии. Деталь освобождают от навесных элементов, которые мешают установке станка и измерению. При необходимости фиксируют механизм от самопроизвольного движения. Дальше собирают станок на месте, выставляют направляющие, проверяют жесткость крепления, подводят привод и выполняют пробное вращение или пробную подачу, если схема обработки не требует вращения самой детали.
После выверки снимают минимальный слой, чтобы увидеть реальную форму износа. Черновой проход убирает раковины и следы задиров. Чистовой задает окончательный размер и шероховатость поверхности. Шероховатость — микрорельеф поверхности, для посадочных мест она влияет на срок службы подшипника, втулки и уплотнения. Если ремонт идет после наплавки, между проходами контролируют отсутствие пор, подрезов и местного перегрева.
Когда исходный размер уже не удержать, применяют ремонтную схему. Протачивают деталь до ровной геометрии, затем ставят втулку или кольцо с натягом, после чего обрабатывают наружную поверхность в размер. В ряде случаев выгоднее восстановить только посадочное место, чем менять длинный вал или ось целиком. Это сокращает объем разборки и снижает риск, что после замены одной детали придется подгонять соседние соединения.
Где есть выгода
Основная выгода складывается из сокращения простоя. Грузовую технику не отправляют в цех, не демонтируют тяжелый узел, не тратят время на перевозку детали, подбор съемников, нагрев, последующую сборку и повторную юстировку. Для машины, которая работает в линии или на удаленной площадке, такой ремонт часто оказывается единственным разумным вариантом.
Есть и технический плюс. При демонтаже старых узлов нередко вскрываются дополнительные проблемы: прикипевший крепеж, сорванные шпильки, поврежденные крышки, деформация посадочных мест в корпусе. Мобильная обработка обходит эти риски, если доступ к детали достаточен, а сам узел сохраняет несущую жесткость.
Ограничения
У мобильного станка нет универсальности цехового оборудования. Если деталь треснула по телу, потеряла прочность, ушла в сильный изгиб или имеет износ, который захватил несколько базовых поверхностей сразу, ремонт на месте теряет смысл. В таких случаях нужна полная разборка, контроль в спокойных условиях и часто замена детали.
Серьезное ограничение — доступ. Станку нужен участок для крепления, ход суппорта и место под инструмент. Мешают рама, кронштейны, гидролинии, кузовные элементы и плотная компоновка. Вторая проблема — вибрации. Если машина стоит неустойчиво, а узел работает как пружина, выдержать чистую геометрию трудно. Третья — состояние материала после аварийного износа. При синеве от перегрева, глубоких задирах и выкрашивание верхнего слоя иногда приходится снимать слишком много металла, и ремонтный размер выходит за разумные пределы.
Точность и контроль
Качество такого ремонта держится на измерении. Контролируют диаметр, соосность, биение, длину участка, угол фасок, глубину канавок, шаг и профиль резьбы. Для посадок под подшипник ошибка даже в сотые доли миллиметра меняет натяг и срок службы узла. Поэтому работа на месте не означает грубую обработку. Наоборот, без аккуратной выверки и постоянного промежуточного контроля мобильный станок теряет свой смысл.
После обработки проверяют прилегание сопряженной детали, состояние кромок, отсутствие заусенцев и рисок в зонах уплотнения. Если выполнялась наплавка, оценивают переход между основным металлом и восстановленным слоем. Перед вводом в работу узел собирают с новыми расходными элементами, если старые уже работали по изношенной поверхности: подшипниками, втулками, сальниками, стопорными деталями.
Когда ремонт оправдан
Мобильный токарный станок дает лучший результат там, где износ локален, геометрия основной детали в целом сохранена, а демонтаж несоразмерен объему дефекта. Для осей и посадочных шеек грузовой техники это частный случай: поврежден один участок, а вся деталь дорогая, длинная, труднодоступная или связана с большой разборкой.
Хороший ремонт на месте опирается на три вещи: правильную базу, понятную ремонтную схему и точный контроль размеров. Если хотя бы один пункт провален, внешне свежая поверхность быстро вернется к прежнему состоянию. Если все сделано точно, узел получает рабочий размер, нормальную посадку и реальный ресурс без демонтажа машины.
