Датчик температуры охлаждающей жидкости передает блоку управления данные о нагреве двигателя. По этому сигналу корректируется состав смеси, момент включения вентилятора, обороты на прогреве и работа панели приборов, если схема связана с одним сенсором. Когда датчик врет, двигатель труднее запускается, расход топлива растет, вентилятор включается слишком рано или слишком поздно, стрелка температуры ведет себя нелогично.
Я проверяю такой датчик с пониманием его принципа. Внутри обычно стоит термистор NTC — резистор, у которого сопротивление падает при росте температуры. На холодном двигателе сопротивление выше, на горячем ниже. Задача проверки простая: увидеть, меняется ли сопротивление плавно и без провалов.
Содержание
Что подготовить
Нужны мультиметр с режимом измерения сопротивления, термометр для воды по возможности, емкость с водой, источник нагрева, чистая ветошь и ключ для снятия датчика, если проверка пойдет вне двигателя. Полезно иметь таблицу сопротивления для конкретного датчика из технической документации. Если ее нет, ориентир все равно остается: на холоде сопротивление заметно выше, при нагреве уверенно снижается.
Перед работой двигатель лучше остудить. На горячем моторе есть риск получить ожог антифризом. Если датчик снимается из рубашки охлаждения, давление в системе сначала сбрасывают через крышку расширительного бачка только после остывания. Разъем датчика отсоединяют аккуратно, без рывков за провод.
Где измерять
У датчика обычно два контакта. Один контакт получает опорное напряжение от блока управления, второй служит сигнальным или массой по схеме. Для проверки мультиметром в режиме омметра питание на датчик не подают. Щупы ставят прямо на выводы снятого датчика или на контакты самого сенсора после отключения разъема.
Если датчик одноконтактный, его второй полюс связан с корпусом. Тогда один щуп идет на контакт, второй — на металлическую часть корпуса. У двухконтактного варианта щупы подключают к двум выводам датчика.
Проверка на машине

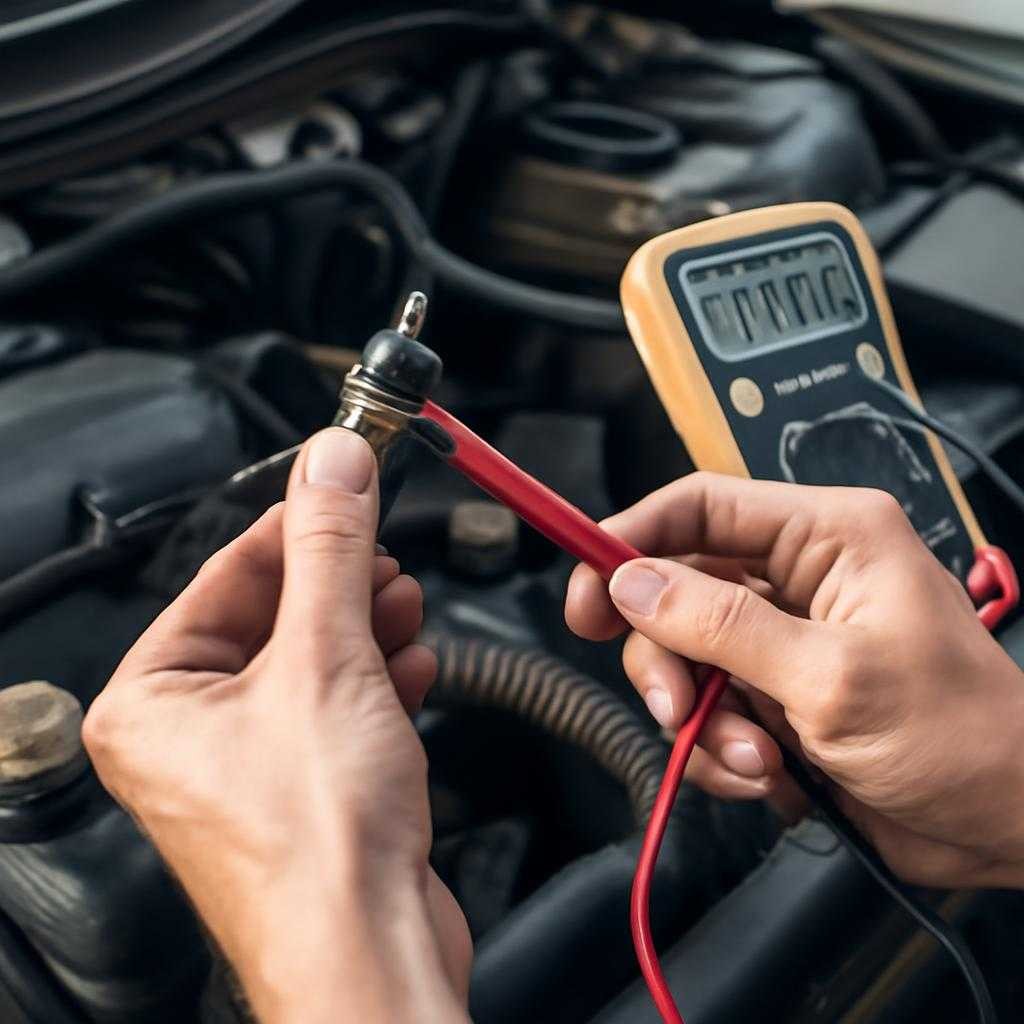

Самый быстрый способ — измерить сопротивление на холодном двигателе без снятия. Разъем отключают, мультиметр переводят в режим кОм и касаются щупами выводов датчика. При температуре воздуха около комнатной исправный NTC-датчик обычно показывает сопротивление в диапазоне нескольких кОм. Слишком малое значение, близкое к нулю, указывает на внутреннее короткое замыкание. Бесконечное сопротивление говорит об обрыве внутри датчика.
Потом двигатель прогревают и повторяют замер после остановки, когда доступ безопасен. У исправного датчика сопротивление заметно падает. Если на холодном и горячем моторе цифры почти одинаковые, датчик работает неправильно. Если значение скачет, пропадает при легком шевелении вывода или меняется рывками, внутри уже есть повреждение.
Точная проверка в воде
Более надежный способ — снять датчик и проверить его в воде с известной температурой. Я опускаю чувствительную часть датчика в воду, контакты оставляю сухими. Щупы мультиметра подключаю к выводам, после чего постепенно нагревают воду и слежу за показаниями.
На каждом этапе важна не какая-то абстрактная цифра, а логика изменения сопротивления. Вода холодная — сопротивление высокое. Вода нагревается — сопротивление падает плавно, без резких провалов и зависаний. Если есть таблица производителя, значения сверяют по нескольким точкам: холодная вода, теплая, горячая. Небольшое отклонение допустимо, сильное расхождение говорит о деградации элемента.
Если датчик исправен, кривая изменения получается ровной. Неисправный сенсор часто выдает один из трех сценариев: обрыв на всех температурах, почти нулевое сопротивление на всех температурах или хаотичное поведение при нагреве. Последний случай встречается у датчиков с микротрещинами внутри корпуса или с нарушением герметичности.
Проверка разъема и проводки
Сам датчик часто обвиняют зря. Проблема нередко сидит в окисленных контактах, надломленном проводе возле фишки или плохой массе. После проверки сенсора я всегда осматриваю разъем: зеленый налет, потемнение, ослабленные клеммы, следы антифриза внутри колодки сразу вызывают подозрение. Контакты очищают средством для электрики, поджимают при слабом прижиме, поврежденный участок провода меняют.
Если нужен более глубокий контроль, включают зажигание и проверяют напряжение на разъеме со стороны проводки. На одном из контактов часто присутствует опорное напряжение блока управления. Его отсутствие указывает уже не на датчик, а на проблему в цепи питания, проводке или самом блоке.
Типичные ошибки
Частая ошибка — мерить сопротивление датчика на подключенном разъеме. В этом случае мультиметр видит цепь вместе с блоком управления, и показания теряют смысл. Вторая ошибка — сравнение результата без учета температуры. Утренний замер зимой и замер в прогретом боксе нельзя оценивать по одной цифре. Третья ошибка — погружение в воду всего датчика вместе с контактами. После такой проверки влага остается внутри фишки и добавляет новую неисправность.
Еще одна причина ложных выводов — путаница между датчиком для блока управления и отдельным датчиком для указателя температуры, если на машине применены два разных сенсора. Проверять надо именно тот элемент, от которого зависит нужный симптом.
Когда датчик менять
Замена оправдана в трех случаях: сопротивление не соответствует логике нагрева, показания нестабильны, корпус поврежден или через него просачивается охлаждающая жидкость. Если датчик прошел проверку, а признаки неисправности остались, внимание переводят на термостат, уровень антифриза, воздушную пробку, вентилятор, реле и проводку до блока управления.
Исправный датчик температуры охлаждающей жидкости меняет сопротивление предсказуемо и плавно. Мультиметр дает быстрый ответ без сложного оборудования. Достаточно снять разъем, измерить сопротивление на холоде и после нагрева, а при сомнениях проверить сенсор в воде по нескольким температурным точкам. Такой порядок быстро отделяет неисправный датчик от проблем в цепи и экономит время на поиске причины.
