Датчик уровня топлива я проверяю по цепочке: сначала смотрю на поведение указателя на панели, потом исключаю обрыв проводки и плохую массу, после этого перехожу к самому датчику в баке. Такой порядок экономит время. Часто причина скрыта не в поплавке, а в окисленном разъеме, изношенной дорожке резистора или в приборной панели.
Первый признак неисправности — стрелка или цифровая шкала живет своей жизнью. Уровень резко падает после запуска, висит на одном делении, скачет на кочках, показывает полный бак при почти пустом или пустой при заправке. Если показания ошибаются понемногу и всегда в одну сторону, датчик нередко еще работает, но изношен. Если индикация пропадает полностью, круг поиска шире: питание, масса, разъемы, провод к баку, сам указатель.
Содержание
С чего начать
Сначала я сопоставляю показания с реальным расходом. После полной заправки и понятного пробега уже видно, врет ли прибор. Если машина внезапно перестала адекватно показывать уровень после ремонта, мойки, удара днищем или долгой стоянки, первым делом проверяю разъемы и проводку возле бака. Там часто скапливаются влага и грязь.
Дальше нужен доступ к электрической части топливного модуля. На части машин он открывается через лючок под задним сиденьем или в багажнике. Если лючка нет, модуль достают через снятие бака. Перед любой работой убираю открытый огонь, отключаю минусовую клемму аккумулятора, проветриваю место и не пользуюсь инструментом, который дает искру. Пары топлива вспыхивают очень легко.
Когда доступ открыт, смотрю на разъем. Подгоревшие контакты, зеленый налет, ослабленные клеммы, следы влаги уже дают понятный след. Если контакт плохой, указатель на панели часто начинает работать рывками: то нормально, то с ошибкой. Иногда достаточно очистить разъем, восстановить плотность посадки и проверить массу кузова.
Проверка без снятия датчика
У большинства датчиков уровня внутри стоит переменный резистор: поплавок двигает рычаг, рычаг перемещает ползунок по дорожке сопротивления. Из-за этого сопротивление меняется, а прибор на панели пересчитывает его в уровень топлива. Схемы отличаются, но принцип один.
Для первичной проверки нужен мультиметр. На разъеме ищут контакты датчика по электросхеме машины или по маркировке модуля. Если схемы под рукой нет, действую аккуратно: не путаю цепь датчика с питанием насоса. На линии бензонасоса есть питание, а у датчика измеряют сопротивление. Ошибка тут опасна и для прибора, и для проводки.
С отключенным разъемом измеряю сопротивление датчика между его выводами. Если мультиметр показывает бесконечность, в цепи обрыв: ползунок не касается дорожки, сломан внутренний проводник, оторван контакт. Если сопротивление почти нулевое и не меняется, есть короткое замыкание внутри датчика или замкнуты выводы. Если цифры меняются при покачивании кузова или движении поплавка, но скачут хаотично, дорожка резистора часто изношена или загрязнена.
Отдельно проверяю проводку от бака к приборной панели или к блоку управления, если схема машины так устроена. Для этого прозваниваю провод на обрыв и смотрю падение напряжения на массе. Плохая масса дает ложные показания даже при исправном датчике. На старых машинах это одна из самых частых причин.
Снятый датчикк

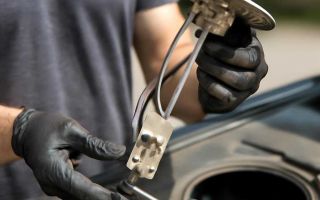

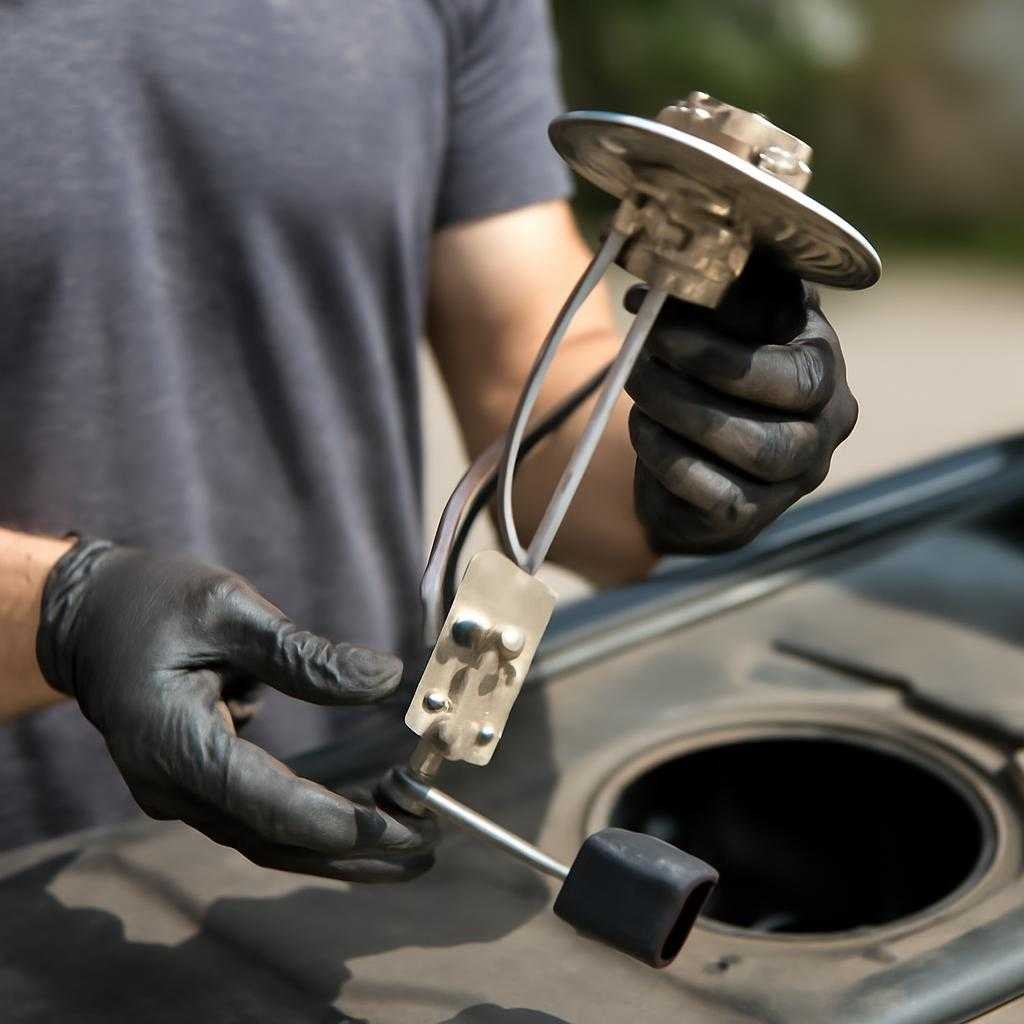

Если внешняя проверка не дала ответа, модуль снимаю из бака. Работа требует аккуратности: грязь с крышки надо убрать до разборки, чтобы ничего не попало внутрь. После снятия сразу видны механические проблемы: поплавок заедает, рычаг погнут, направляющая перекошена, пластиковая деталь треснула.
Поплавок проверяю отдельно. Он должен быть герметичным и легким. Если внутрь попало топливо, поплавок тонет ниже нормы и прибор занижает остаток. Такой дефект часто проявляется постепенно: сначала стрелка немного врет, потом ошибка растет. Поплавок с трещиной ремонтировать бессмысленно, его меняют.
Потом двигаю рычаг вручную по всему ходу и одновременно измеряют сопротивление. Изменение должно идти плавно, без провалов и обрывов. Любая мертвая зона — участок, где ползунок потерял контакт с дорожкой. На панели это выглядит как резкий перескок с половины бака на пустой или наоборот. Если дорожка выработана до основы, очистка уже не спасет.
Полезно посмотреть сам ползунок. Прижимная пластина иногда ослабевает, контакт становится нестабильным. Легкое поджатие помогает лишь при небольшом износе. Если металл стерт, а поверхность дорожки повреждена, надежного результата не будет. В таких случаях меняют датчик или весь топливный модуль, если узел неразборный.
Отдельные неисправности
Иногда виноват не датчик, а указатель на панели приборов. Проверяю это имитацией сигнала. Для машин с резистивным датчиком к цепи подключают заведомо известное сопротивление и смотрят, куда встанет стрелка. Номиналы зависят от схемы, поэтому наугад так делать не стоит. Смысл проверки простой: если прибор адекватно реагирует на подменный сигнал, панель исправна, проблема ближе к баку.
Еще одна тонкость — демпфирование сигнала. На части машин показания уровня специально сглаживаются, чтобы стрелка не дергалась в поворотах. Из-за этого после включения зажигания или заправки индикация обновляется не сразу. Такой эффект не равен неисправности. Если задержка короткая и показания потом стабилизируются, вмешательство не требуется.
При жалобе на постоянный ноль я всегда проверяю, работает ли топливный насос и приходит ли питание на модуль. Если насос жив, а датчик не читается, виноват сам датчик или его цепь. Если не работает и насос, и указатель, картина уже похожа на общий разъем, предохранитель, массу или повреждение проводки.
Что считать нормой
Исправный датчик не обязан показывать идеальную лабораторную точность. В браке сложная форма, машина стоит под уклоном, топливо плещется, программная коррекция на разных моделях устроена по-разному. Нормальная картина — плавное изменение показаний без резких провалов, предсказуемая реакция после заправки и отсутствие внезапного ухода стрелки в крайние положения.
Если после проверки найден окисленный контакт, плохая масса, заедание рычага или негерметичный поплавок, ремонт обычно прост. Если изношена резистивная дорожка, надежнее ставить новый датчик. Временные меры тут редко живут долго. После сборки полезно еще раз проверить показания на пустом и полном баке и сопоставить их с реальным пробегом. Такой контроль сразу показывает, ушла ли ошибка или проблема скрыта глубже.
