Признаки неисправности
Когда узел теряет сигнал, система перестает точно видеть скорость колеса. На панели загорается лампа, а при торможении пропадает характерная отдача в педаль. На скользком покрытии машина раньше срывается в блокировку. Еще один признак — резкое включение защиты на малой скорости без явной причины.
Перед измерениями осматривают зону у ступицы. Грязь, наледь и металлическая пыль меняют зазор между считывающим элементом и задающим кольцом. Перетертая изоляция, трещина на корпусе и следы удара сразу сужают поиск. Если разъем сырой или покрыт зеленью, сбой нередко сидит не в самом узле, а в контактах линии.
Проверка на месте

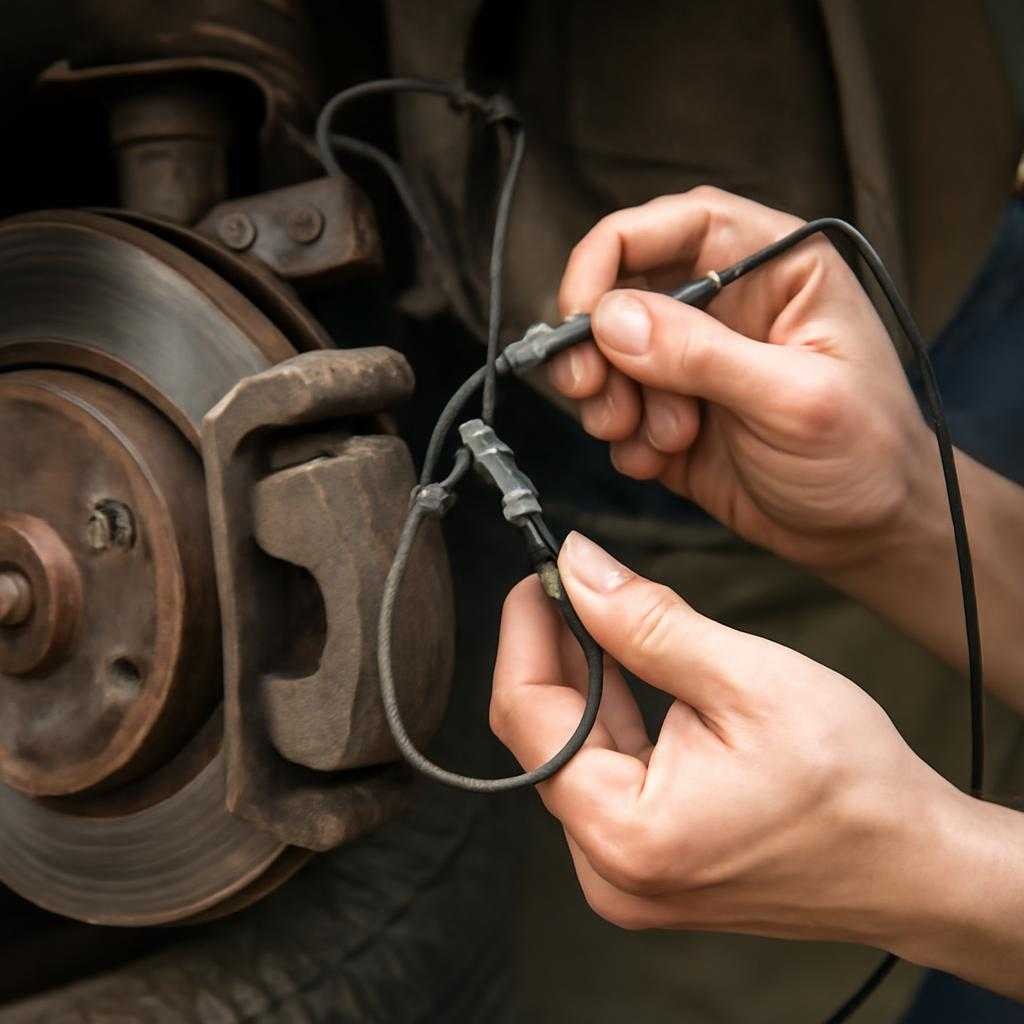

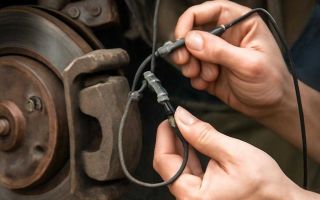

Для работы хватит домкрата, фонаря, мультиметра и аккуратности. Машину ставят на ровную площадку, колесо вывешивают и снимают разъем линии. Дальше вручную вращают ступицу и смотрят, нет ли задевания, люфта и биения. Поврежденное кольцо с выбоинами или трещинами нередко дает те же симптомы, что и отказ чувствительного элемента.
Следующий шаг — проверка проводки. Щупами прозванивают жилы от разъема до ближайшего участка без перегибов. Скачущие показания указывают на надлом под изоляцией. Если при шевелении жгута связь то появляется, то пропадает, искать дефект надо в проводе, а не в корпусе считывателя.
Оценка электрической части зависит от типа детали. Пассивный вариант имеет обмотку, поэтому мультиметр показывает сопротивление. Обрыв виден как бесконечность, замыкание — как почти нулевое значение. Для второй разновидности с внутренней схемой такой способ не годится: цепь нередко ведет себя иначе, и вывод по одному сопротивлению будет ложным.
Сигнал и механика
Без сканера рабочее состояние проверяют по отклику при вращении колеса. На пассивной детали мультиметр переводят в режим переменного напряжения и медленно крутят ступицу. Исправный узел выдает растущий сигнал без провалов. Если показание не меняется, а проводка цела, причина сидит в самом элементе или в зазоре до кольца.
На активной детали оценивают питание на разъеме со стороны машины. При включенном зажигании на контактах присутствует опорное напряжение. Его отсутствие ведет к поиску обрыва, окисления либо сбоя в блоке управления. Если питание пришло, а реакция колеса не меняет состояние линии, подозрение падает на чувствительный узел.
Отдельно проверяют посадочное место. Ржавчина под корпусом выталкивает его наружу и увеличивает расстояние до задающего кольца. Из-за этого система теряет импульсы на малой скорости, хотя провод цел и обмотка звонится. После очистки места и правильной установки сбой нередко исчезает без замены детали.
Типичные ошибки
Самая частая ошибка при проверке датчика ABS без сканера — попытка судить о неисправности по лампе на панели. Индикатор сообщает о проблеме в контуре, но не указывает точку отказа. Источник скрывается в кольце, разъеме, жгуте или подшипнике со встроенной магнитной дорожкой. Без осмотра и замеров замена детали превращается в угадывание.
Другая ошибка связана с грубой прозвонкой активного узла. Люди видят непривычное сопротивление и объявляют элемент мертвым. Такой вывод неверен без проверки питания и реакции линии при вращении ступицы. Еще одна промашка — измерение на грязных контактах, когда щуп цепляется за окисел, а не за металл.
Если после проверки датчика ABS без сканера остались сомнения, сравнивают результаты на парных колесах одной оси. Исправные линии дают близкую картину по питанию, связи и отклику при вращении. Сильное расхождение указывает на место дефекта точнее, чем отдельный замер. Такой прием особенно полезен, когда разъемы и проводка внешне выглядят целыми.
