Датчик давления в топливной рампе передает блоку управления фактическое давление топлива. По этому сигналу блок корректирует подачу топлива и работу насоса или регулятора. Когда датчик врет, двигатель начинает работать нестабильно даже при исправной механике топливной системы. Из-за этого часто путают электрическую неисправность датчика с проблемой насоса, регулятора давления, проводки или засорением магистрали.
Первый признак неисправности — запуск стал длиннее обычного, особенно после стоянки. Второй — плавающие обороты на холостом ходу. Третий — провалы при разгоне, потеря тяги, переход в аварийный режим. Иногда загорается индикатор неисправности двигателя. Расход топлива нередко растет, из выхлопа появляется резкий запах, а реакция на педаль газа становится неровной. По одним симптомам датчик не приговаривают: такие же проявления дает слабый насос, подсос воздуха, плохая масса, окисление разъема.
С чего начать
Я начинаю с внешнего осмотра. На корпусе датчика не должно быть трещин, следов удара, подтеков топлива через место установки. Разъем обязан сидеть плотно, без люфта. Контакты внутри разъема проверяю на окисление, потемнение, зеленый налет, следы перегрева. Жгут проводов осматриваю по всей доступной длине: переломы у фишки встречаются часто, особенно после ремонта или мойки двигателя.
Перед любой проверкой полезно считать ошибки сканером. Если в памяти есть коды по высокому или низкому сигналу датчика давления, по обрыву цепи или по несоответствию давления расчетному, круг поиска сужается. Но код ошибки не доказывает, что виноват именно датчик. Блок фиксирует ошибкуотклонение сигнала, а причина бывает в питании датчика, плохой массе, коротком замыкании на проводке, реальном падении давления в рампе.
Дальше проверяю опорное питание. У большинства датчиков на разъеме три контакта: опорные 5 вольт, масса и сигнальный провод. На включенном зажигании между питанием и массой должно быть стабильное опорное напряжение, близкое к 5 вольтам. Если его нет, датчик проверять рано: сначала ищут проблему в цепи питания, блока управления, замыкании на соседних участках жгута.
Проверка мультиметром
Сигнальный провод измеряют относительно массы. Точное напряжение зависит от конструкции системы и текущего давления, поэтому смотрят не на абстрактную цифру, а на логику изменения сигнала. На включенном зажигании и неработающем двигателе сигнал один, после запуска — другой, при перегазовке — меняется без провалов и скачков. Если напряжение застыло на одном уровне, резко прыгает без причины или уходит в крайние значения, датчик или его цепь вызывают подозрение.
Удобнее работать не проколом изоляции, а переходником или тонким щупом через тыльную часть разъема. Так меньше риск повредить провод. Массу лучше брать с контакта датчика и отдельно с кузова. Если результат разный, проблема часто скрыта в плохом массовом проводе. При такой неисправности датчик формально живой, но сигнал приходит искаженным.
Если есть возможность, сравниваю напряжение сигнала с показаниями диагностического сканера. Сканер показывает давление в числовом виде, а мультиметр — электрическую сторону сигнала. Когда сканер рисует хаотичные скачки, а напряжение на сигнальном проводе ведет себя ровно, стоит проверить сам блок данных, разъем, качество контакта. Когда хаос виден и в цифрах сканера, и на мультиметре, источник ближе к датчику или проводке.
Сравнение с фактом

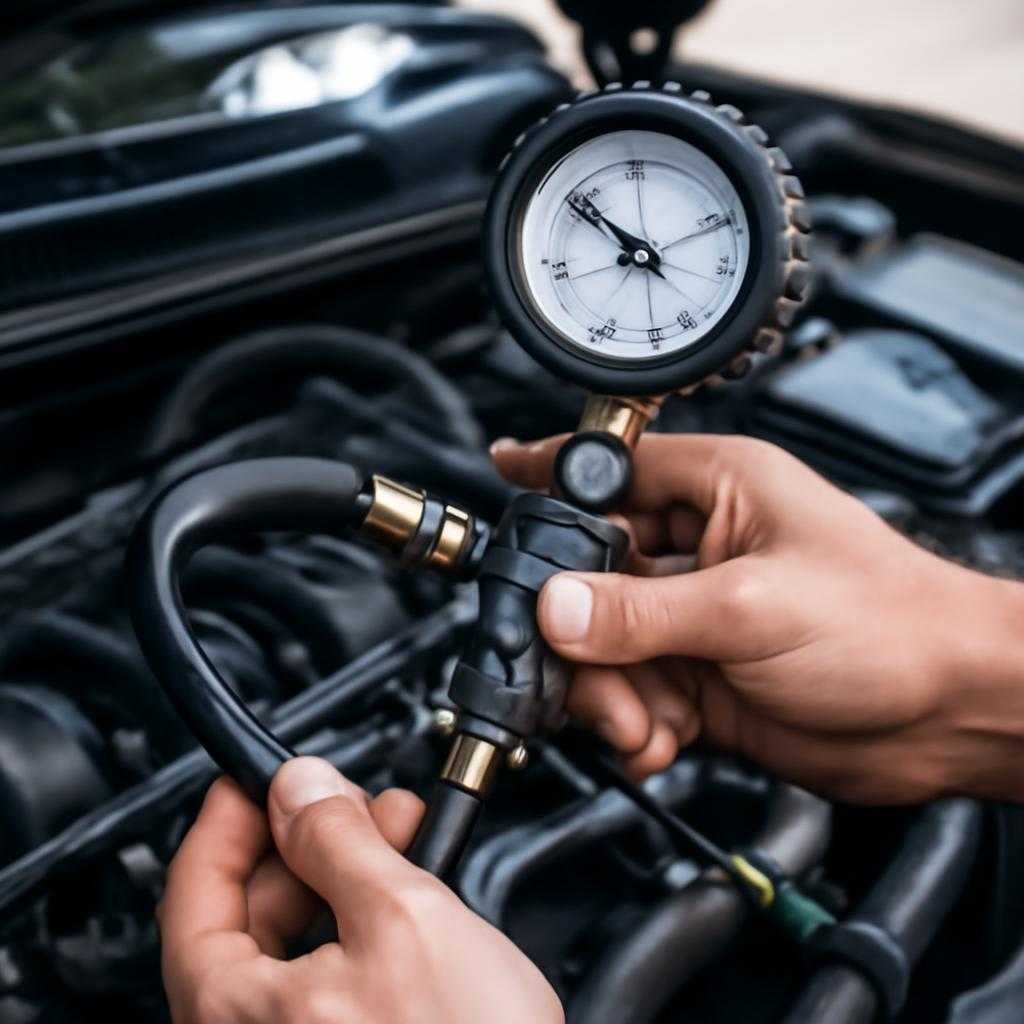

Самая надежная проверка — сопоставить сигнал датчика с реальным давлением топлива. Для этого в систему подключают механический манометр, если конструкция двигателя и меры безопасности это допускают. После этого смотрят, совпадает ли фактическое давление с тем, что видит блок управления через датчик. Если манометр показывает норму, а сканер — завышение или занижение, датчик врет или искажает сигнал проводка. Если и манометр, и сканер показывают отклонение, причина уже в работе насоса, регулятора, фильтра, магистрали или форсунок.
На исправном датчике изменение давления отражается быстро и плавно. Запаздывание, ступенчатая реакция, внезапные обрывы сигнала часто указывают на внутренний дефект чувствительного элемента. После прогрева двигателя такие дефекты нередко проявляются сильнее. Поэтому полезно проверять систему и на холодном моторе, и после выхода на рабочую температуру.
Отдельное внимание уделяю запуску и резкому открытию дросселя. В эти моменты топливная система переходит в другой режим, и слабые места видны лучше. Если на холостом ходу все выглядит прилично, а при резком наборе оборотов сигнал срывается, появляются провалы или блок фиксирует ошибку по давлению, датчик нельзя считать исправным без дополнительной проверки под нагрузкой.
Частые ошибки
Первая ошибка — менять датчик без проверки проводки. Обрыв внутри изоляции, слабый контакт в фишке, окисленный пин дают те же симптомымы. Вторая — оценивать датчик только по наличию ошибки. Ошибка показывает направление поиска, а не окончательный диагноз. Третья — игнорировать реальное давление топлива. Датчик честно передает низкое давление, а меняют его вместо насоса.
Четвертая ошибка — измерять напряжение без понимания схемы. На разных системах распиновка отличается, и случайное замыкание щупом портит предохранитель, проводку или вход блока управления. Перед работой нужна схема конкретного автомобиля. Пятая — делать вывод по одной точке измерения. Датчик оценивают в динамике: запуск, холостой ход, перегазовка, прогрев, краткая нагрузка.
Если после проверки питание 5 вольт стабильно, масса качественная, проводка целая, фактическое давление соответствует режиму работы, а сигнал датчика нелогичен или расходится с манометром, датчик подлежит замене. После замены полезно снова считать ошибки, проконтролировать параметры на холостом ходу и в движении. Нормальный результат выглядит просто: уверенный запуск, ровный холостой ход, предсказуемый отклик на газ и показания давления без хаотичных скачков.
