После обслуживания двигателя ремень ГРМ проверяют до первого уверенного запуска. Ошибка на этом этапе обходится дорого: перескок зубьев сбивает фазы газораспределения, а чрезмерная натяжка перегружает подшипники роликов, помпы и распредвалов. Я исхожу из простого правила: сначала контроль по меткам и натяжителю, потом ручная прокрутка, после нее повторная проверка.
Содержание
С чего начать
Сначала двигатель должен остыть до обычной температуры цеха. На горячем моторе длина ремня и положение натяжителя меняются, из-за этого оценка выходит неточной. Кожухи снимают так, чтобы был виден ремень, натяжной ролик, обводные ролики и метки. Если при обслуживании ставили новый ремень, я всегда убеждаюсь, что рабочая сторона чистая, без масла, антифриза, смазки и следов герметика. Даже тонкая пленка на зубьях ухудшает зацепление.
Дальше проверяют посадку ремня по всей ширине. Кромка не должна уходить к бурту шкива, тереться о крышку или ролик. Зубья обязаны лечь в канавки шкивов полностью, без нависания и перекоса. Если ремень сел неровно хотя бы на одном шкиве, причину ищут сразу: перекошенный ролик, неверная шайба, мусор под шкивом, осевой люфт.
Проверка по меткам
До оценки натяжения коленвал ставят в исходное положение по штатным меткам. После обслуживания я не доверяю только памяти о том, что при сборке все совпадало. Метки проверяют заново на коленвале и распредвалах. Если конструкция двигателя требует фиксаторов, без них лучше не гадать на половину зуба. Даже малое отклонение портит всю дальнейшую проверку.
Натяжитель смотрят по его индикатору, если он предусмотрен. У многих конструкцийий есть прорезь и язычок, стрелка и окно или две контрольные риски. На холодном двигателе указатель должен стоять в рабочем секторе, а не в крайнем положении. Если индикатор ушел за пределы метки, ремень натянут неверно либо натяжитель взведен с ошибкой.

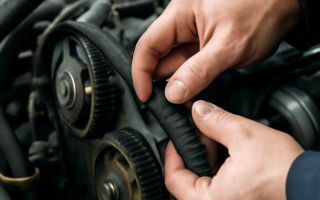

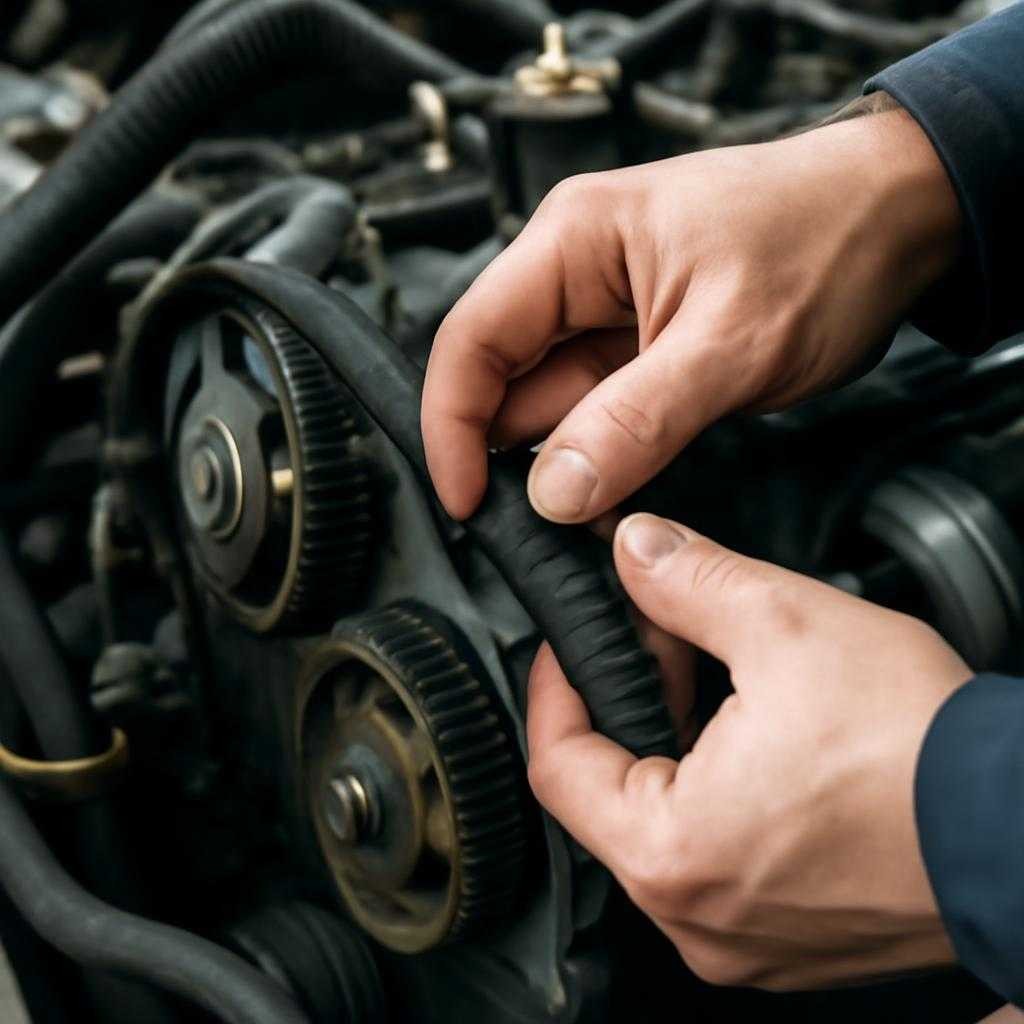

На старых схемах без индикатора часто ориентируются по скручиванию длинной ветви ремня пальцами. Этот прием годится лишь как грубая оценка. Им удобно отсеять явную перетяжку или явную слабину, но не подтвердить точную настройку. Если ветвь легко проворачивается почти ребром, ремень слабый. Если ремень почти не поддается и выглядит натянутым струной, натяжка избыточна. Окончательный вывод я делаю только после ручной прокрутки двигателя.
Ручная прокрутка
Коленвал проворачивают вручную за центральный болт в рабочем направлении двигателя. Свечи зажигания у бензинового мотора лучше выкрутить: сопротивление сжатия исчезает, и рукой легче почувствовать посторонний упор. Резких движений не нужно. Если в каком-то месте появляется жесткая остановка, двигатель назад силой не тянут и стартер не включают. Сначала ищут причину: ошибка по фазам, неверная сборка роликов, контакт клапанов с поршнями.
Обычно я делаю не меньше двух полных оборотов коленвала, а затем снова выставляю метки. Именно после этой операции проявляется большая часть ошибок. Если метки вернулись точно, ремень сел ровно, а индикатор натяжителя остался в рабочем положении, базовая настройка близка к правильной. Если метки ушли, ремень перескочил при прокрутке либо изначально стоял с отклонением.
Отдельно смотрят на поведение натяжной ветви при вращении. На ней не должно быть заметной волны, дрожания и резкого ослабления на части оборота. Такие признаки часто указывают на закусывание ролика, биение шкива, дефект помпы или ошибку установки натяжителя.
Признаки ошибки
Слабый ремень обычно выдает себя сразу. После ручной прокрутки указатель натяжителя смещается к зоне минимального натяга, на длинной ветви появляется заметный провис, зубчатая часть работает шумно и неровно. При первом запуске нередко слышен шорох с периодическим изменением тона или короткий треск на сбросе оборотов. До поиска причины мотор лучше не гонять.
Перетянутый ремень ведет себя иначе. Вручную двигатель вращается тяжелее обычного, особенно на участке, где нагрузка на ремень выше. После запуска слышен ровный подвывающий звук со стороны привода ГРМ. Натяжной ролик и помпа получают лишнюю радиальную нагрузку, то есть нагрузку поперек оси вала. Такой режим быстро съедает ресурс подшипников. Если после обслуживания появился новый вой, я первым делом возвращаюсь к натяжению, а не списываю шум на качество ремня.
Есть и косвенные признаки. Кромка ремня начинает лосниться, на боковине видна пыль от истирания, ролик нагревается сильнее соседних деталей, а после нескольких минут работы запах у кожуха становится резким, резиновым. Все это повод заглушить двигатель и пересмотреть сборку.
После первого запуска
Когда базовая проверка пройдена, двигатель запускают на короткое время без лишней нагрузки. Я слушаю привод на холостом ходу, затем глушу мотор и еще раз осматриваю ремень. Интересуют положение индикатора, следы смещения по шкивам, состояние кромок, отсутствие свежих подтеков из-под помпы и сальников. Если конструкция предписывает контроль после небольшой наработки, его делают строго по инструкции конкретного двигателя. У разных схем натяжитель работает по-разному, и универсального числа километров тут нет.
На моторах с автоматическим натяжителем основное внимание уделяют правильности установки, положению индикатора и состоянию демпфирующего узла, если он есть. На схемах с ручной регулировкой выше цена ошибки при затяжке крепежа ролика. Ролик выставляют в нужное положение, удерживают инструментом и только после этого затягивают крепление с предписанным моментом. Если ролик довернулся при затяжке, вся настройка ушла.
Когда останавливаться
Есть набор признаков, после которых продолжать запуск и обкатку нельзя: метки не совпадают после двух оборотов коленвала, ремень уходит к краю шкива, индикатор натяжителя вне рабочего сектора, при ручной прокрутке чувствуется упор, со стороны ГРМ слышен вой, скрежет или периодический треск, на ремне есть масло или охлаждающая жидкость. В такой ситуации я разбираю привод заново и проверяю каждый элемент по порядку, от шпонок и шайб до роликов и помпы.
Хорошая проверка натяжения ремня ГРМ строится на трех вещах: точные метки, спокойная ручная прокрутка, повторный осмотр после запуска. Никаких догадок по звуку из салона и никаких попыток успокоить себя тем, что ремень потом приработается. Если привод собран верно, это видно сразу.
