Признаки неисправности
Вентилятор охлаждения не включается по одной цепи причин. Источник сбоя скрывается в питании, реле, датчике, проводке, разъеме, предохранителе или в электродвигателе крыльчатки. Без сканера узел проверяют поэтапно, с опорой на логику цепи. Сначала исключают механическую поломку, затем переходят к электрической части.
Первый признак отказа виден по поведению указателя температуры. Стрелка поднимается выше рабочей зоны, а поток воздуха от радиатора не появляется. Второй признак заметен при работе кондиционирования, если конструкция машины связывает запуск крыльчатки с его включением. Третий сигнал — рывки оборотов холостого хода при нагреве без шума от электропривода.
Порядок осмотра

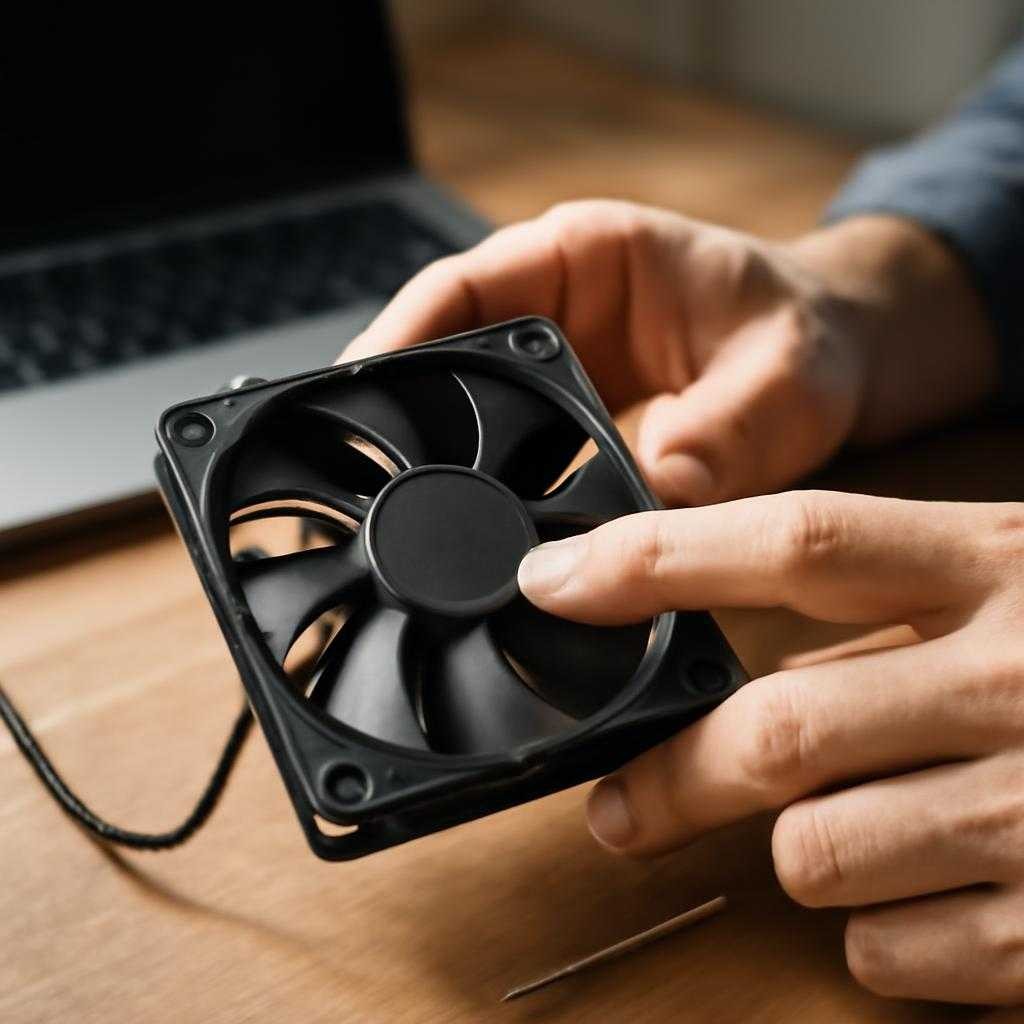

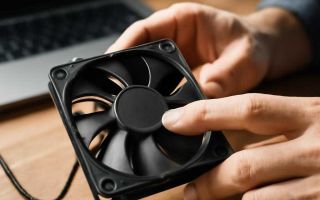

Сначала осматривают крыльчатку и кожух. Лопасти не должны цеплять рамку, а вал — иметь перекос. Заглушенный мотор дает шанс проверить свободный ход рукой, без резких усилий. Тугой поворот, заседание, скрежет и люфт указывают на износ подшипника или деформацию корпуса.
Дальше проверяют предохранитель цепи. Перегоревшая вставка нередко оставляет видимый разрыв, следы нагрева или потемнение пластика. Новый элемент без поиска причины ставить бессмысленно: при коротком замыкании он снова выйдет из строя. Следующий шаг — осмотр разъемов, массы и жгута возле радиатора, поскольку в этой зоне изоляция страдает от влаги, грязи и вибрации.
Если внешний осмотр не выявил дефект, переходят к прямой подаче питания на электродвигатель. Для такой операции берут отдельные провода подходящего сечения и кратковременно соединяют выводы узла с аккумулятором, соблюдая полярность схемы. Живой привод сразу раскручивает крыльчатку без гула и задержки. Молчание, рывок без набора кода или тяжелый старт указывают на износ щеток, межвитковое замыкание либо заклинивание якоря.
Проверка цепи
Исправный электродвигатель еще не подтверждает исправность управления. Дальше проверка вентилятора охлаждения смещается к реле и датчику включения. Реле удобно сверить перестановкой с аналогичным узлом из соседней цепи, если совпадают обозначения и распиновка. Щелчок при нагреве не гарантирует подачу тока, поэтому контакты оценивают отдельно.
На колодке реле проверяют наличие питания и управляющего сигнала. Один контакт получает постоянный плюс через предохранитель, другой уходит к приводу, еще два обслуживают обмотку. При нагреве двигателя или замыкание управляющей цепи реле должно передать напряжение на мотор. Отсутствие питания на входе указывает на обрыв до монтажного блока, а отсутствие выхода при живой обмотке говорит о подгоревших контактах.
Датчик включения на части машин установлен в радиаторе или в корпусе термостата. Его проверяют замыканием контактов на снятой фишке, если схема допускает такой прием. Если крыльчатка оживает, неисправность сидит в самом датчике или в температурном режиме системы. При отсутствии реакции ищут обрыв, плохую массу или неисправность реле.
Практические различия
Нужно различать отказ включения и слабую производительность. При первом варианте крыльчатка молчит. При втором варианте она вращается, но поток воздуха слабый, а нагрев не снижается. Причина скрывается в изношенном электродвигателе, падении напряжения на окисленных соединениях, поврожденной крыльчатке или в забитом радиаторе.
Отдельно проверяют качество массы. Плохой контакт на кузове создает падение напряжения, из-за которого привод крутится вяло и греется. Такую неисправность выдает нагрев клеммы, зеленый налет, рыхлая обжимка или почернение провода возле наконечника. Контрольная лампа под нагрузкой выявляет такой дефект точнее, чем сухой замер без потребителя.
Ошибки при диагностике связаны с пропуском условий включения. Холодный двигатель не подаст команду на запуск, а закрытый термостат держит горячую жидкость в блоке и исказит картину. Снятая фишка датчика, оборванная масса двигателя и подсевший аккумулятор тоже сбивают выводы. По этой схеме проверка вентилятора охлаждения дает точный результат: сперва механика, затем питание, потом управление и проводка.
