Щелчок реле говорит лишь о срабатывании его катушки. Для запуска бензонасоса одного щелчка мало. Ток к насосу идет через силовые контакты реле, предохранитель, проводку, разъемы и массу. Если на любом участке есть обрыв, подгорание, окисление или сильная просадка напряжения, реле щелкает, а насос останется без питания.
Я в таких случаях не меняю детали наугад. Сначала отделяю цепь управления реле от силовой цепи насоса. Катушка реле получает команду и срабатывает. Значит, замок зажигания, блок управления и управляющая часть цепи хотя бы частично живы. Дальше проверяю, замыкаются ли силовые контакты и доходит ли напряжение до насоса под нагрузкой, а не только на холостом замере.
С чего начать
Начать лучше с предохранителя бензонасоса. Его проверяют не на глаз, а контрольной лампой или мультиметром. Перемычка внутри плавкой вставки иногда выглядит целой, но контакт в гнезде уже ослаблен или окислен. Если на входе предохранителя питание есть, а на выходе нет, причина найдена. Если питание есть с обеих сторон, иду дальше.
Следующий шаг — реле. Щелчок не подтверждает исправность силовой части. Контакты внутри реле подгорают, пластина замыкается неуверенно, переходное сопротивление растет. На мультиметре без нагрузки можно увидеть почти нормальное напряжение, а при подключении насоса оно проседает. Поэтому я люблю контрольную лампу: она сразу показывает, держит ли цепь ток. Если на выходе реле лампа горит тускло или не горит, реле неисправно либо подгорели контакты в колодке.
Дальше проверяю питание на разъеме насоса. На многих машинах насос включается на несколько секунд после включения зажигания, затем снова запускается при прокрутке стартером. Из-за этого замер делают вдвоем или с удлиненными проводами прибора. Если на разъеме в момент пуска есть нормальное напряжение, а насос молчит, подозрение падает на электродвигатель насоса или на плохую массу. Если напряжения нет, ищу потерю в цепи между реле и насосом.
Где пропадает ток
Очень частая причина — разъемы и проводка. Под днищем, под задним сиденьем, возле крышки модуля насоса контакты страдают от влаги, грязи и нагрева. Пластик колодки иногда темнеет, клеммы ослабевают, контакт пропадает от вибрации. Бывает и другой сценарий: провод цел снаружи, а внутри жилы переломлены. При прозвонке цепь вроде живая, но ток на насос уже не идет. Тут снова выручает проверка нагрузкой.
Не меньше проблем дает масса насоса. Плохое соединение с кузовом ведет к тому, что плюс на разъем приходит, а цепь не замыкается. При замере между плюсом насоса и кузовом можно увидеть нормальные вольты, но между плюсом насоса и его штатной массой картина будет другой. Я проверяю падение напряжения на массе при включении насоса. Если оно заметное, соединение массы разбираю, очищаю и протягиваю.
Отдельно смотрю колодку реле и монтажный блок. Подгоревшее гнездо, ослабленный лепесток, трещина в дорожке внутри блока — типичный источник плавающей неисправности. Щелчок есть, а ток через силовой контакт не проходит. При нагреве контакт пропадает сильнее. После остывания насос внезапно оживает, и поиск затягивается. В таком случае осмотр на следы нагрева дает больше пользы, чем поспешная замена насоса.
Когда виноват насос

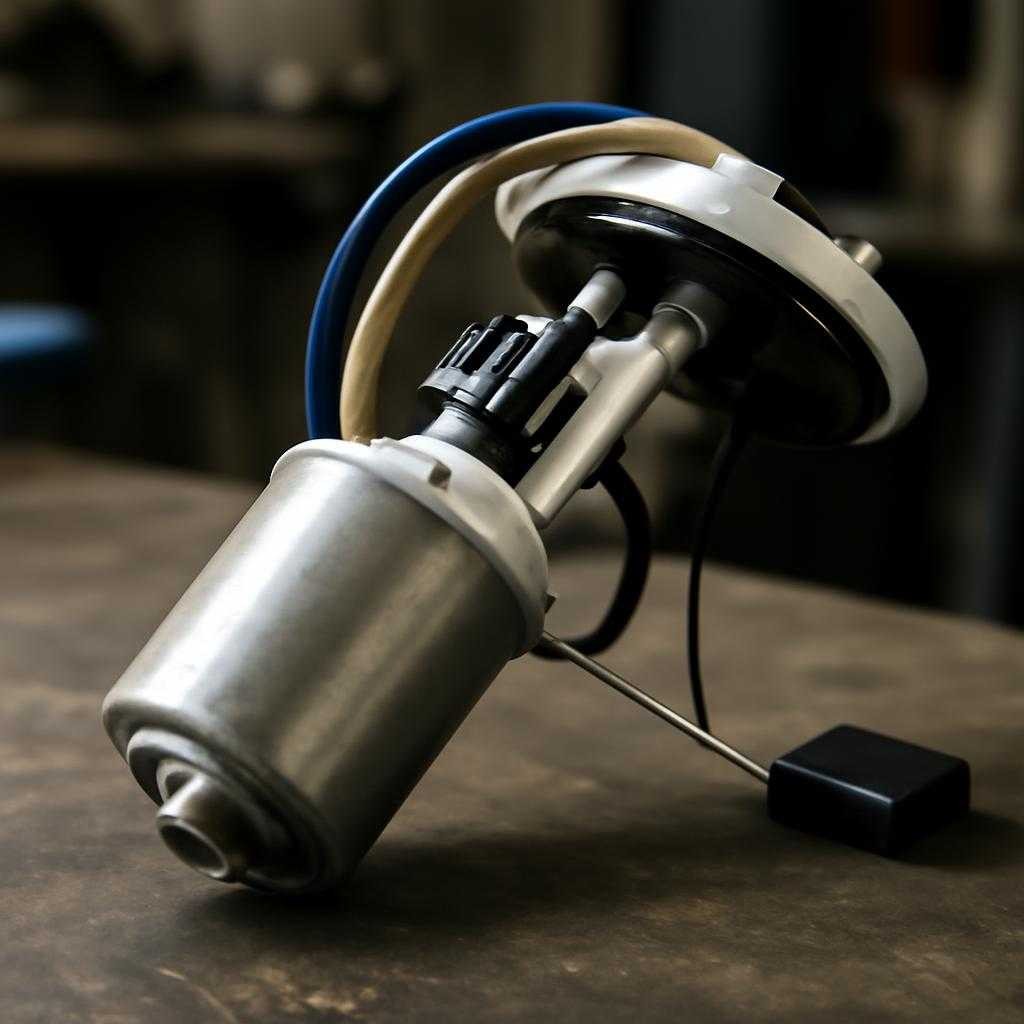

Если на разъеме насоса есть полноценное питание и хорошая масса, а мотор насоса молчит, неисправен сам насос или его внутренняя проводка в модуле. Щетки изнашиваются, коллектор загрязняется, якорь заклинивает. Иногда насос подает признаки жизни после удара по баку снизу, но для меня такой признак не повод ездить дальше, а прямое подтверждение скорой замены.
Еще один вариант — насос гудит, но давления в рампе нет. Тогда реле и электропитание ни при чем, а проблема уже в самом насосе, сетке, регуляторе давления или в негерметичности внутри модуля. Но если насос вообще не издает звука при наличии питания, картина проще: электрическая часть насоса не работает.
На машинах с блокировкой запуска или с управлением от ЭБУ встречается ситуация, когда реле получает короткую команду, щелкает, но блок сразу снимает питание из-за ошибки по датчику коленвала, по иммобилайзеру или по внутренней логике системы. Тут выручает не догадка, а проверка сканером и электрическая схема. Если команда на реле исчезает штатно, силовая цепь насоса может быть исправной.
Как проверить без гадания
Самый практичный порядок такой. Сначала проверить предохранитель под нагрузкой. Потом убедиться, что на силовом входе реле есть питание. После этого проверить выход реле при включении зажигания и при прокрутке стартером. Дальше перейти к разъему насоса и отдельно измерить плюс и массу. Если питание приходит, насос снимают и проверяют на прямом подключении через предохранитель. Если питание не приходит, вскрывают участок цепи между реле и модулем насоса.
Перемыкать контакты реле для проверки допустимо, но с понедельникаимением схемы. Ошибка в перемычке сжигает дорожку блока или провод. Если опыта мало, безопаснее использовать контрольную лампу и схему цепи. При прямой подаче питания на насос всегда ставят предохранитель в разрыв провода. Бак, пары топлива и случайная искра — плохое сочетание.
Щелчок реле без работы бензонасоса почти всегда сводится к пяти точкам: предохранитель, силовые контакты реле, проводка до бака, масса насоса, сам насос. Когда проверка идет по цепи, неисправность находится быстро. Когда начинают с замены реле, насоса и датчиков по очереди, деньги уходят раньше, чем появляется результат.
