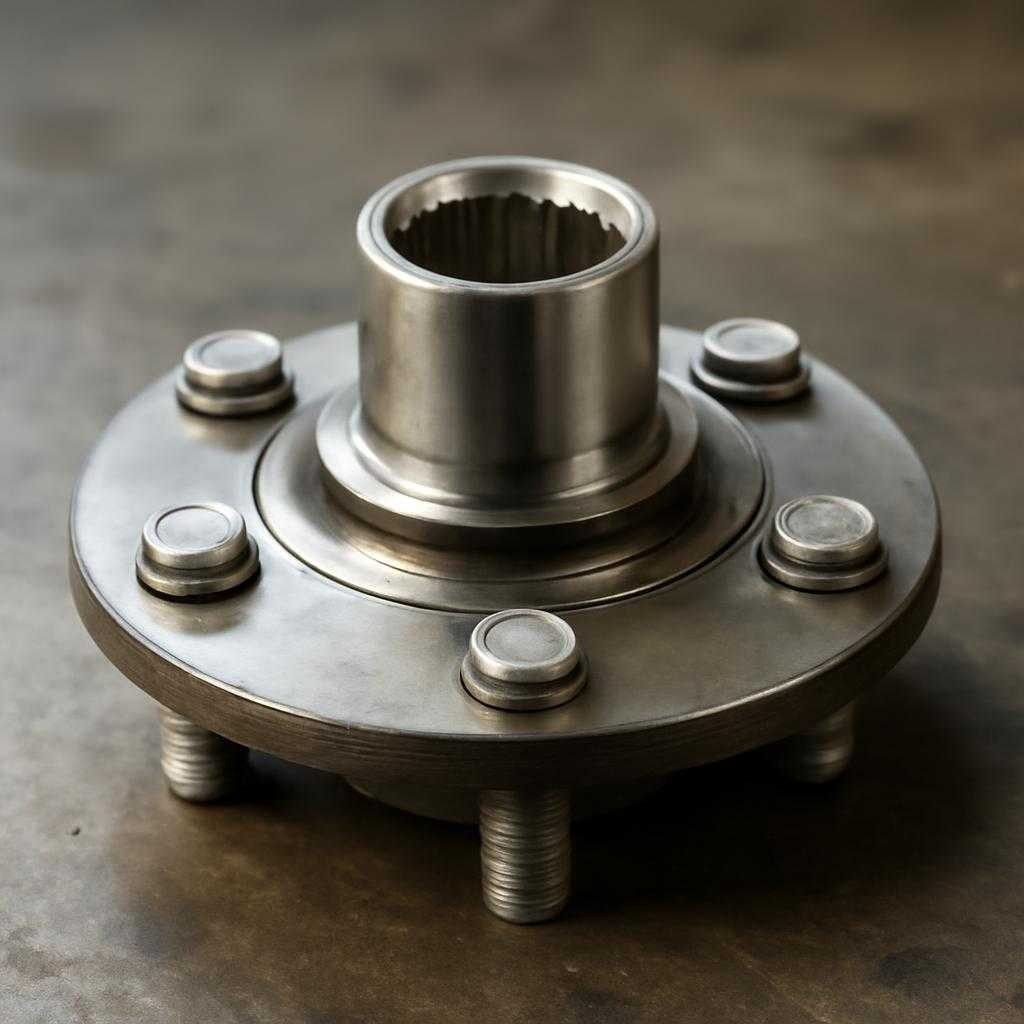

Ступица колеса — несущий узел, через который колесо соединяется с подвеской или балкой и вращается вокруг оси. На нее опирается диск колеса, через нее проходят радиальные и осевые нагрузки, ударные воздействия от неровностей, тормозной момент и, на ведущей оси, крутящий момент от привода. Если смотреть на автомобиль как на систему, ступица работает на стыке подвески, тормозного механизма и трансмиссии.
В своей практике я рассматриваю ступицу не как отдельную деталь, а как сборочный узел. В его состав входят корпус ступицы или фланец, посадочные поверхности под подшипник, крепеж колеса, уплотнения, а в ряде конструкций — магнитное кольцо датчика ABS. На ведущих колесах добавляется соединение с приводным валом через шлицы. На неведущих схема проще: узел держит колесо и воспринимает нагрузку без передачи тяги.
Устройство узла
Конструкция зависит от типа подвески и компоновки оси. На легковых автомобилях встречаются два основных варианта. Первый — отдельная ступица и отдельный подшипник, запрессованный в поворотный кулак или в корпус задней оси. Второй — ступичный модуль в сборе, где подшипник, фланец и крепеж объединены в одном корпусе. Модульный вариант ускоряет замену и снижает риск ошибки при сборке, но при повреждении меняют весь блок.
Подшипник ступицы воспринимает основную механическую нагрузку. В старых схемах применялись конические роликовые подшипники с регулировкой преднатяга. Преднатяг — начальное осевое поджатие тел качения без люфта. В новых узлах распространены двухрядные шариковые или роликовые подшипники закрытого типа. Они собраны, смазаны и герметизированыы на заводе. Регулировка при эксплуатации для них не предусмотрена.
Фланец ступицы служит опорой для тормозного диска или барабана и колеса. В него запрессованы шпильки либо выполнены резьбовые отверстия под болты. Геометрия фланца влияет на биение тормозного диска и на равномерность прижима колеса. Даже небольшая коррозия на привалочной плоскости меняет посадку диска и вызывает вибрацию при торможении.
Нагрузка и ресурс
При движении ступица воспринимает несколько видов усилий сразу. Радиальная нагрузка возникает от массы автомобиля и ударов от дороги. Осевая появляется в повороте, при перестроении и при боковом уводе шины. На передней ведущей оси добавляется реакция от шарнира привода. При торможении узел получает резкий рост сил, а при попадании колеса в яму — кратковременный ударный пик. По этой причине ресурс ступицы зависит не только от пробега, но и от режима движения, массы машины, вылета диска и состояния шин.
Отдельно скажу про крепление колеса. Перетянутые или затянутые с перекосом болты меняют распределение напряжений во фланце и нагружают подшипник. Грязь между диском колеса и ступицей дает перекос посадки. После этого водитель получает биение, а сервис ищет проблему в шинах или тормозах, хотя первичная причина лежит в контакте двух плоскостей.
На ведущих колесах критична затяжка гайки привода. В узлах с интегрированным подшипником недостаточная или чрезмерная затяжка нарушает расчетный режим работы дорожек качения. Последствие — шум, люфт, нагрев, а затем разрушение сепаратора. Сепаратор — деталь, которая удерживает тела качения на заданном расстоянии.
Неисправности
Первый признак износа — гул, который нарастает с увеличением скорости. На повороте звук меняется из-за перераспределения боковой нагрузки. Второй симптом — люфт колеса. Его проверяют вывешиванием и покачиванием, но результат оценивают с оглядкой на шаровые опоры, наконечники рулевых тяг и состояние подвески. Третий признак — нагрев ступицы после поездки. Если одна сторона заметно горячее другой, ищут причину в подшипнике, тормозном суппорте или неверной сборке.
Есть и косвенные признаки. Появляется ошибка ABS при повреждении магнитного кольца или при увеличенном зазоре между датчиком и считывающей дорожкой. Возникает неравномерный износ тормозного диска при биение фланца. На тяжелом повреждении слышен хруст, а колесо получает заметное отклонение по плоскости вращения.
При разборке я обращаю внимание на посадочные места. Поворот наружного кольца в кулаке оставляет следы износа и нарушает натяг. Проворот внутреннего кольца на шейке ступицы дает выработку, после которой новый подшипник долго не служит. В подобных случаях замена одного подшипника не решает проблему: нужен новый кулак, новая ступица или сборочный модуль целиком.
Ступица кажется простой деталью, пока узел не разбирают на верстаке. На деле ее работа держится на точной геометрии, чистоте посадок, правильном моменте затяжки и исправном подшипнике. Когда каждая из этих позиций соблюдена, колесо вращается без шума, тормоза работают ровно, а подвеска не получает лишних ударов.
