Тормозной диск работает в паре с колодкой и принимает на себя тепловую нагрузку при каждом замедлении. От его состояния зависит не только длина тормозного пути, но и устойчивость машины при торможении, поведение педали, шум, вибрация и равномерность замедления. В практике ремонта я вижу две крайности. Одни ездят до глубоких рисок, биения руля и перегретых ступиц. Другие меняют исправные детали после первого скрипа. Оба подхода ведут к лишним расходам и потере ресурса.

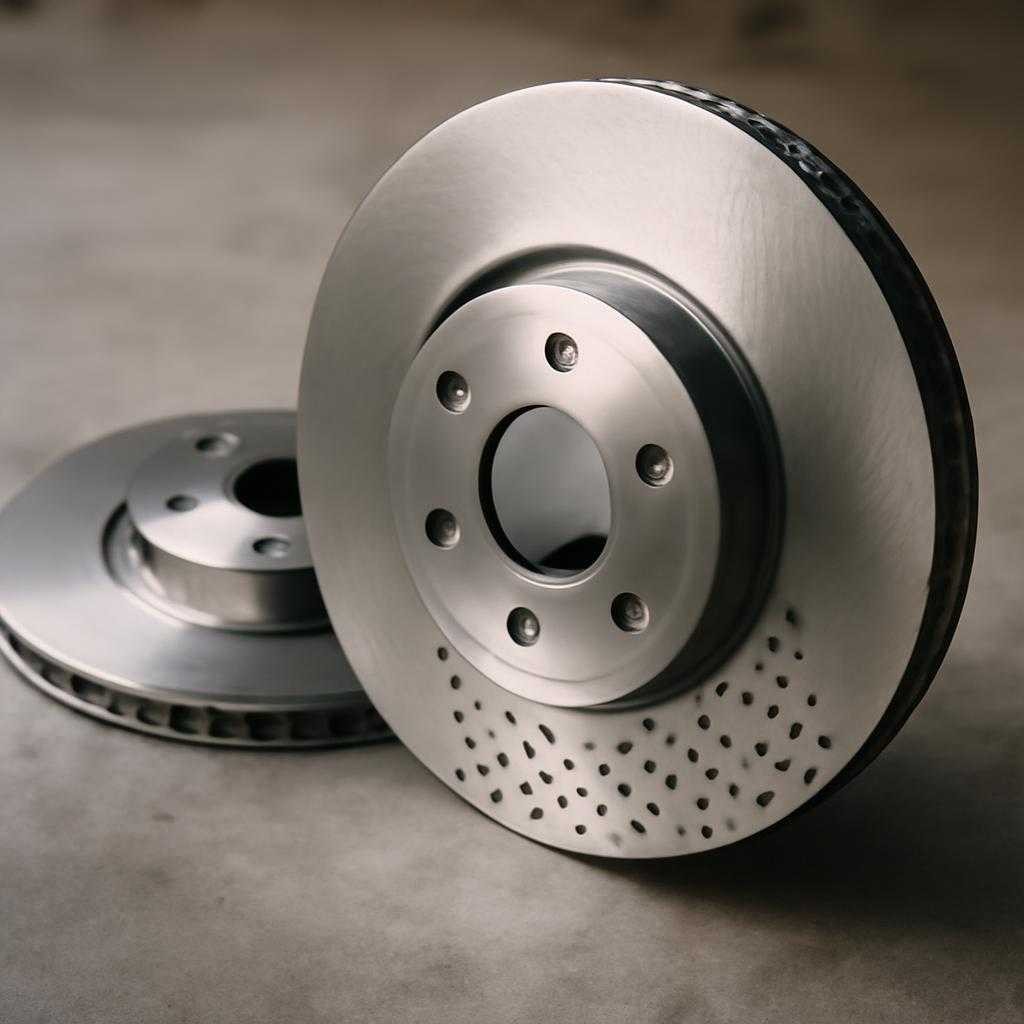

По конструкции диски делят на невентилируемые и вентилируемые. Невентилируемый диск цельный, без внутреннего воздушного канала. Его ставят на легкие задние оси, где тепловая нагрузка ниже. Вентилируемый состоит из двух рабочих поверхностей, между которыми находятся ребра. Через внутренние каналы проходит воздух, за счет чего деталь лучше отводит тепло. На передней оси легковых машин я почти всегда встречаю именно такой вариант.
Есть диски с перфорацией и насечками. Перфорация улучшает отвод газов и воды с поверхности трения, но при плохом качестве металла и тяжелом режиме эксплуатации отверстия становятся зонами концентрации напряжений. Насечки очищают колодку и ускоряют первичный отклик, но ускоряют износ фрикционного слоя. Для обычной гражданской машины без перегрузок я оцениваю такие решения спокойно: полезны в узком режиме, но не заменяют исправный суппорт, хорошие колодки и нормальную термостойкость узла.
Материал у большинства дисков чугунный. Чугун хорошо гасит вибрации, стабильно работает при нагреве и сравнительно прост в обработке. На спортивной технике встречается керамический композит, но для масоснового парка он слишком дорог и предъявляет свои требования к колодкам и режиму прогрева. В обычном сервисе разговор почти всегда идет о чугунных деталях, их геометрии и состоянии поверхности.
Содержание
Признаки износа
Первый ориентир — остаточная толщина. На каждом диске производитель указывает минимально допустимый размер. Измерение выполняют микрометром в нескольких точках по окружности, отступив от наружной кромки, где образуется буртик. Если толщина ниже допуска, деталь теряет теплоемкость, быстрее перегревается и хуже держит форму под нагрузкой. Протачивать диск ниже минимума нельзя.
Второй признак — биение. Водитель ощущает его как дрожь на руле или пульсацию педали при торможении. Причина не сводится только к кривому диску. Я не раз находил перекос из-за ржавчины на привалочной плоскости ступицы, люфта подшипника, заедающих направляющих суппорта или неравномерной затяжки колеса. Поэтому перед приговором диску проверяют всю связку, а не только рабочую поверхность.
Третий признак — состояние зеркала трения. Допустимы мелкие рабочие следы, но глубокие борозды, пятна локального перегрева, трещины и участки с выраженной разницей по цвету говорят о проблеме. Синий или темно-фиолетовый оттенок указывает на сильный перегрев. После него структура металла меняется, и диск хуже переносит повторные циклы нагрева и охлаждения. Трещины в зоне отверстий у перфорированных моделей — прямой повод к замене.
Шум не всегда связан с диском, но игнорировать его нельзя. Скрип дают жесткие колодки, грязь, закисание направляющих, отсутствие нормального прилегания колодки к скобе, коррозия по кромкемке. Глухой циклический звук при движении без торможения нередко связан с касанием колодки о диск из-за перекоса суппорта. При диагностике я смотрю на характер шума, температуру колес после короткой поездки и на равномерность износа внутренней и наружной колодки.
Обслуживание
Базовое обслуживание начинается не с диска, а с чистоты сопрягаемых поверхностей. При замене колодок и дисков привалочную плоскость ступицы очищают до металла, снимают рыхлую коррозию, проверяют отсутствие забоин. Если под диском остается слой ржавчины, появляется осевое биение, которое водитель принимает за дефект новой детали. После очистки поверхность проверяют на ровность и только потом устанавливают диск.
Вторая зона внимания — суппорт. Направляющие должны перемещаться без заеданий, пыльники — быть целыми, поршень — выходить и возвращаться без перекоса. Если внутренняя колодка стерта заметно сильнее наружной, я ищу проблему в механике суппорта, а не в материале диска. Замена одних дисков без восстановления подвижности узла быстро вернет старые симптомы.
Третья часть обслуживания — правильная приработка новых деталей. После установки новой пары диск-колодка нельзя сразу давать серию резких торможений с высокой скорости. Поверхности должны притереться и получить равномерный слой переноса фрикционного материала. Иначе на рабочем поле возникают пятна с разным коэффициентом трения, педаль начинает пульсировать, а водитель говорит о «поведенном» диске, хотя проблема связана с режимом первых поездок.
Отдельно скажу о протечке. Она уместна не всегда. Если диск имеет достаточную толщину, нет трещин и сильного перегрева, а основная проблема связана с рисками или небольшим биением, проточка восстанавливает плоскостность. Но после нее запас по толщине уменьшается, а вместе с ним снижается теплоемкость. На машине, которая ездит с полной загрузкой, буксирует прицеп или долго идет по горным спускам, я предпочитаю не забирать лишний металл и ставить новые детали.
Замена
Диски меняют парой на одной оси. Разная толщина, разный коэффициент трения и разная тепловая история левого и правого колеса дают неравномерное замедление. Колодки при замене дисков ставят новые. Старая колодка уже имеет профиль под прежнюю поверхность и не обеспечивает правильного прилегания к новому диску.
Перед установкой я проверяю маркировку, направление вращения при наличии насечек, посадочный диаметр, высоту шляпки диска и соответствие оси. Консервационное покрытие с рабочей поверхности убирают подходящим очистителем. После монтажа диск фиксируют, измеряют биение индикатором, затем собирают суппорт и затягивают колесо с равномерным моментом. Перетяжка крепежа пневмоинструментом без контроля нередко портит результат даже при новых деталях.
Срок службы сильно зависит от режима эксплуатации. Город с короткими поездками, грязью и зимними реагентами изнашивает узел иначе, чем трасса. Передняя ось почти всегда работает тяжелее задней. Автоматическая коробка, масса машины, стиль вождения, состав колодок, состояние подвески и ступичных подшипников — всё влияет на ресурс. Поэтому я не называю универсальные интервалы. Гораздо точнее опираться на измерения, осмотр и поведение машины в торможении.
Если после заменымены педаль стала мягкой, машина уводит в сторону, появился запах перегрева или одно колесо заметно горячее другого, причину ищут сразу. Новый диск не исправит закисший поршень, старую тормозную жидкость или перекошенную скобу. Хороший результат дает не отдельная деталь, а собранный без ошибок узел с нормальной геометрией, чистыми поверхностями и исправной гидравликой.
