Напряжение бортовой сети — один из самых точных и быстрых ориентиров при проверке генератора. Если смотреть на цифры без гаданий, уже за несколько минут видно, где проблема: в самом генераторе, в регуляторе напряжения, в силовой проводке, в массе или в аккумуляторе. Я оцениваю не одну цифру, а поведение системы в разных режимах: после запуска, на холостом ходу, при повышении оборотов и под электрической нагрузкой.
Нормальная картина выглядит ровно. После запуска напряжение поднимается выше напряжения покоя аккумулятора и держится стабильно. На исправном автомобиле обычно виден диапазон около 13,8–14,5 В. Небольшие колебания допустимы, особенно при изменении температуры, включении мощных потребителей и на системах с управляемой зарядкой. Но скачки, провалы и зависимость от случайных факторов уже говорят о неисправности.
Содержание
Что считать нормой
Если двигатель заглушен и машина постояла, аккумулятор показывает свой собственный заряд. У исправной и заряженной батареи это примерно 12,5–12,8 В. После запуска генератор берет питание бортовой сети на себя, и напряжение растет. Если на холостом ходу прибор показывает меньше 13,5 В, я уже не называю такую картину уверенной, особенно при включенном ближнем свете, вентиляторе печки и обогреве стекла.
При повышении оборотов напряжение не должно бесконечно расти. Исправный регулятор удерживает его в рабочем коридоре. Если на 2000–3000 об/мин цифры уходят к 14,8–15,5 В и выше, это признак перезаряда. Если рост оборотов почти не меняет ситуацию, а напряжение остается низким, генератор не развивает нужную отдачу или ток теряется по пути к академииаккумулятору.
Низкое напряжение
Главный симптом слабой зарядки — бортовая сеть живет почти на одном аккумуляторе. Это видно по таким признакам: тускнеет свет на холостом ходу, медленнее работают стеклоподъемники, меняется тон вентилятора печки, после коротких поездок стартер крутит тяжелее. При измерении на клеммах аккумулятора двигатель работает, а прибор показывает 12,2–13,2 В. Это уже похоже на отсутствие нормальной зарядки.
Причину такого поведения несколько. Изношенные щетки плохо прижимаются к контактным кольцам ротора. Диодный мост пропускает ток с потерями или работает не всеми диодами. Ослабленный ремень проскальзывает, и генератор не раскручивается как нужно. Окисленные соединения на плюсовом проводе или массе съедают часть напряжения. Регулятор держит заниженное значение. Внешне картина одна, а источник разный, поэтому я всегда сверяю напряжение в нескольких точках: на выводе генератора, на плюсе аккумулятора и между корпусом генератора и минусом батареи.
Если разница между генератором и аккумулятором заметная, проблема часто сидит в проводке. Когда на генераторе 14,2 В, а на аккумуляторе 13,4 В, сам генератор еще жив, но заряд до батареи доходит с потерями. Обычно виноваты силовой провод, клеммы, монтажные соединения или плохая масса двигателя.
Перезаряд
Избыточное напряжение опаснее, чем многие думают. При 15 В и выше аккумулятор перегревается, теряет воду, быстрее стареет, а электроника работает в жестком режиме. Косвенные признаки перезаряда: резкий запах от аккумулятора, частое выкипание электролита у необслуживаемых батарей, слишком яркий свет ламп, которыерый заметно меняется с оборотами двигателя.
Почти всегда в такой ситуации первым подозреваемым становится регулятор напряжения. Он перестает ограничивать выход генератора, и сеть получает лишнее. Иногда картина плавающая: утром все в порядке, после прогрева напряжение ползет вверх. Это уже похоже на тепловой отказ регулятора или плохой контакт в его цепи управления.
Плавающие показания
Если напряжение то поднимается, то падает без понятной причины, я ищу нестабильный контакт или износ внутренних узлов генератора. Симптомы выглядят так: на холостом ходу 14,1 В, через минуту 13,3 В, потом снова 14,0 В, свет фар пульсирует, приборная панель временами чуть пригасает. Нормальная система не ведет себя нервно.
Частый источник таких скачков — щетки и контактные кольца. Когда поверхность колец выработана, а щетки короткие, ток возбуждения ротора пропадает рывками. Похожую картину дают трещины пайки в диодном мосту, надлом жилы в силовом проводе, ослабленная клемма аккумулятора, плохой контакт массы между двигателем и кузовом.
Отдельно смотрю на зависимость от нагрузки. Если без потребителей напряжение приемлемое, а при включении ближнего света, обогрева стекла и вентилятора резко падает к 12,5–12,8 В, генератор не тянет ток под нагрузкой. Часто это уже износ диодного моста или статора. Статор — неподвижная обмотка генератора, где вырабатывается основной ток. При его повреждении зарядка временами присутствует, но полной мощности нет.
Проверка по режимам
Самая полезная проверка строится на сравнении режимов. Сначала двигатель заглушен, фиксируется напряжение покоя аккумулятора. Потом запуск и измерение на холостом ходу без нагрузки. Дальше — холостой ход с включенными потребителями. После этого — 2000–3000 об/мин с той же нагрузкой. По одной такой серии уже видна логика неисправности.
Если после запуска напряжение коротко поднимается, а потом падает к уровню аккумулятора, генератор перестает возбуждаться. Возбуждение — подача тока в ротор для начала выработки электроэнергии. Здесь проверяют регулятор, щетки, цепь контрольной лампы зарядки и разъемы.
Если на оборотах напряжение вырастает до нормы, а на холостом ходу почти нет зарядки, часто виноваты ремень, слабая отдача генератора на малых оборотах или повышенные потери в сети. Когда напряжение выше нормы на всех режимах, круг поиска резко сужается до регулятора и его подключения.
Как отличить от аккумулятора
Слабый аккумулятор и неисправный генератор часто путают, потому что итог один: машина плохо заводится. Разделение простое. Если после зарядки аккумулятора двигатель запускается бодро, но через несколько поездок батарея снова пустая, ищут зарядку. Если генератор держит устойчивые 13,8–14,5 В в разных режимах, а стартер все равно еле крутит после стоянки, проблема уже ближе к самой батарее, утечке тока или плохим контактам силовой цепи.
Есть еще один показательный признак. При неисправном генераторе после запуска напряжение не поднимается в рабочий диапазон или держится там нестабильно. При слабом аккумуляторе генератор, наоборот, часто старается зарядить его и выдает нормальное напряжение, пока батарея способна принимать ток.
Когда цифрам нельзя верить вслепую

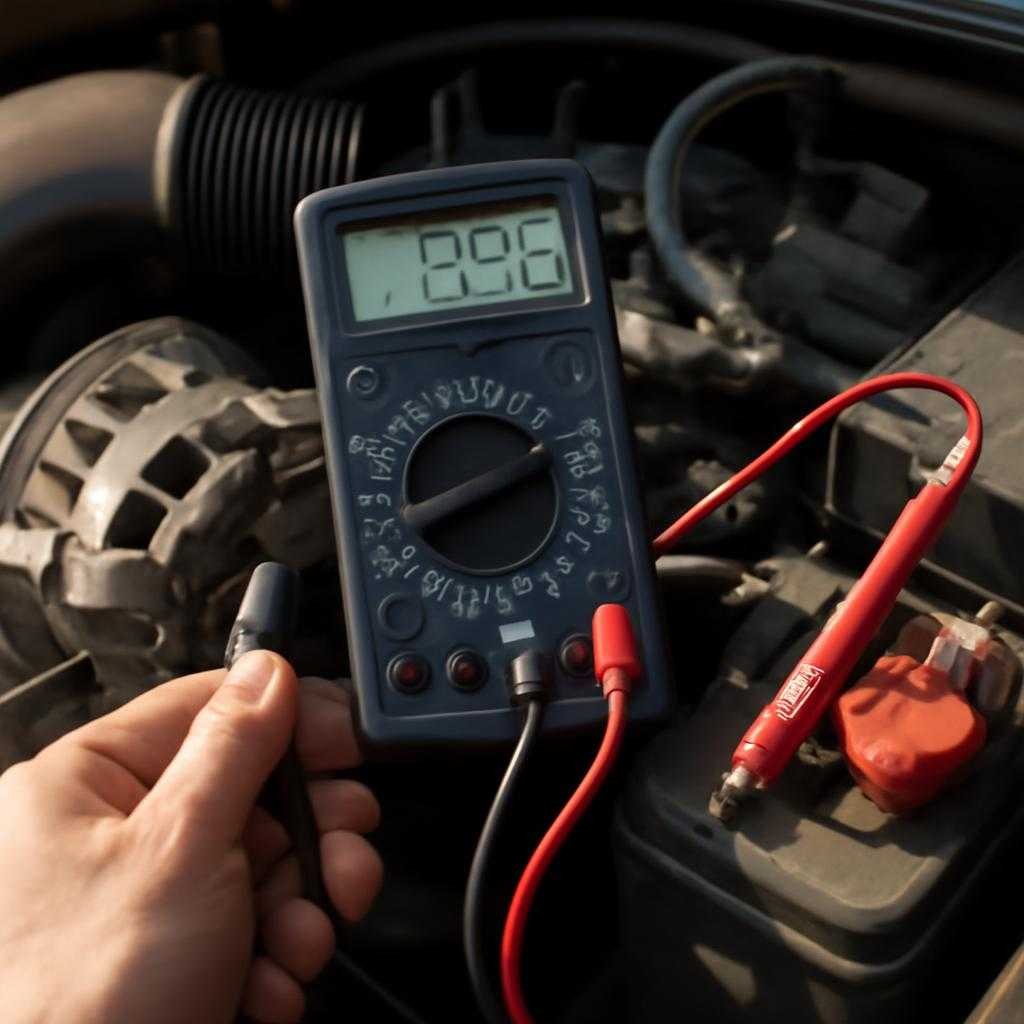

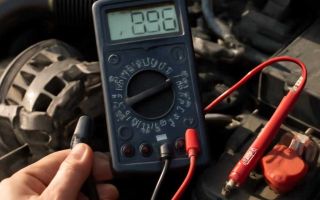

Иногда водитель ориентируется по встроенному индикатору на панели или по показаниям недорогого адаптера в прикуривателе. Для первичной оценки этого хватает, но точный вывод лучше делать по измерению на клеммах аккумулятора исправным мультиметром. Разница даже в несколько десятых вольта сбивает картину, когда речь идет о границе между нормой и неисправностью.
На части автомобилей напряжение меняется по команде блока управления. Такая система снижает заряд в одних условиях и повышает в других. Внешне это выглядит непривычно: сегодня 12,8–13,2 В, потом 14,4 В. Здесь оценивают не только цифру, а общую логику работы, отсутствие провалов под нагрузкой и отсутствие перезаряда. Если есть сомнения, смотрят техническую схему конкретной системы зарядки.
Практический ориентир
Для быстрой оценки я держу в голове простую схему. Заглушенный двигатель: около 12,5–12,8 В у заряженного аккумулятора. После запуска: рост в зону примерно 13,8–14,5 В. Под нагрузкой: допустимо небольшое снижение, но без провала к уровню разряда батареи. На оборотах: стабилизация, а не разгон к 15 В и выше. Любое устойчивое отклонение от этой логики — повод искать неисправность.
Если сеть показывает заниженное напряжение, генератор недодает ток или ток теряется в проводке. Если напряжение завышено, регулятор перестал ограничивать заряд. Если напряжение скачет, ищут контактные проблемы, щетки, кольца, диодный мост и массу. Само по себе число на дисплее мало что значит, решает поведение напряжения в режимах и под нагрузкой. Именно оно точнее всего выдает состояние генератора.
