Датчик кислорода оценивает состав выхлопа и передает блоку управления сигнал о содержании кислорода в отработавших газах. По этому сигналу блок корректирует подачу топлива. Когда датчик работает неверно, двигатель часто уходит в переобогащение или в обеднение смеси. Водитель замечает выросший расход топлива, вялый разгон, неровный холостой ход, запах бензина из выхлопа, рывки после прогрева. Один симптом сам по себе ничего не доказывает. Сначала отделяют неисправный датчик от проблем с проводкой, подсосом воздуха и плохим зажиганием.
С чего начать
Сначала проверяют простые вещи без приборов. Осматривают разъем датчика, изоляцию проводов, состояние жгута рядом с выпуском. От высокой температуры пластик коробится, изоляция дубеет, жилы трескаются. Если провод натянут, пережат или касается горячего металла, показания датчика уже под вопросом. Дальше смотрят на сам датчик и место установки. Следы удара, сколы керамики, сильный нагар, белесые отложения, масло на резьбе указывают на постороннюю причину. Белый налет часто связан с присадками и попаданием охлаждающей жидкости, масляный нагар — с расходом масла, бархатистая черная копоть — с богатой смесью. В этих случаях замена одного датчика не решает проблему.
Если мотор троит, есть хлопки, пропуски зажигания или явный подсос воздуха после расходомера, проверку датчика откладывают до устранения этих неисправностей. Кислородный датчик честно показывает последствия, а не первоисточник. При пропусках зажигания в выхлоп попадает лишний кислород, и исправный датчик выглядит виноватым.
Нагреватель
Большинство датчиков кислорода имеют встроенный нагреватель. Он быстро выводит чувствительный элемент на рабочую температуру. Когда нагреватель оборван или замкнут, после холодного пуска двигатель долго работает грубо, расход растет, а датчик начинает подавать адекватный сигнал слишком поздно.

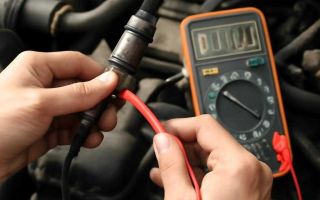

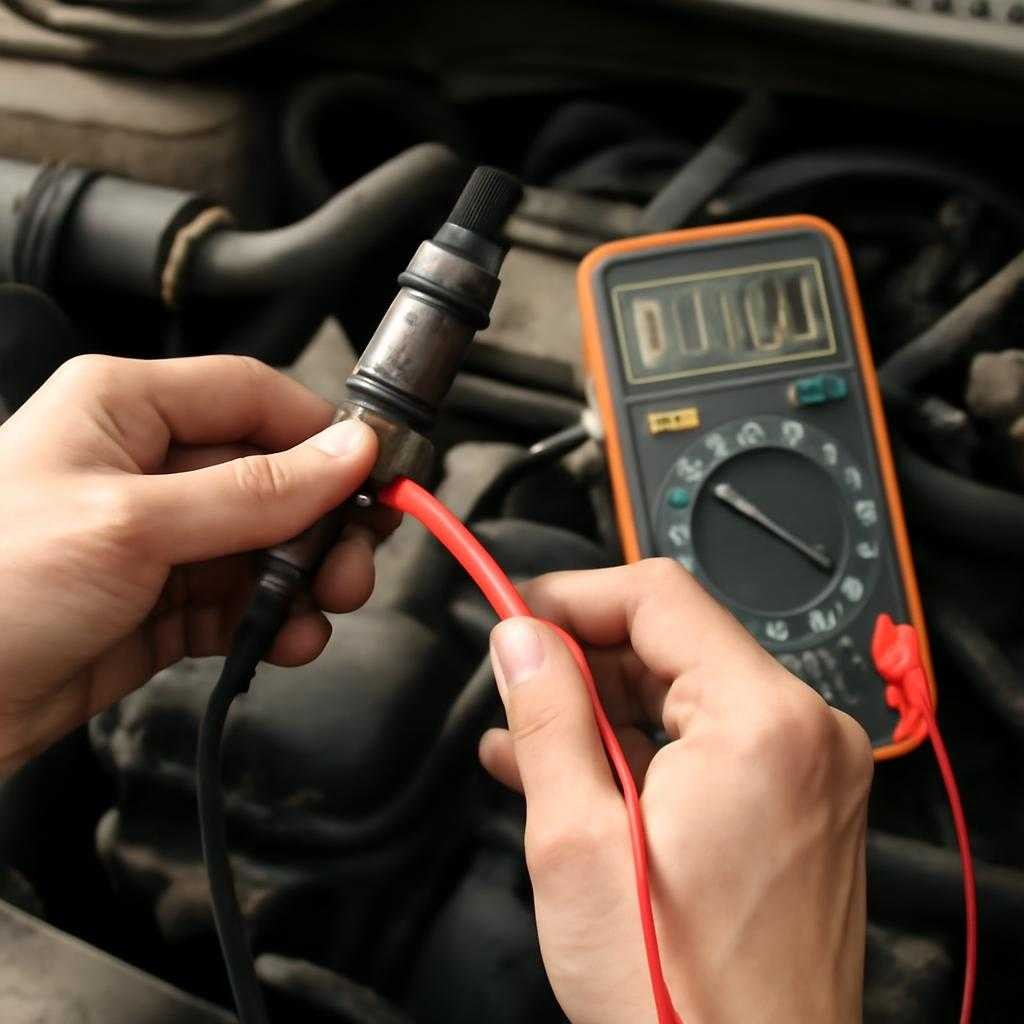

Для проверки нужен мультиметр. На заглушенном двигателе отсоединяют разъем датчика и находят пару проводов нагревателя по схеме автомобиля или по маркировке разъема. Универсального цвета проводов нет, поэтому ориентируются аккуратно. На контактах нагревателя измеряют сопротивление. Если прибор показывает обрыв, нагреватель сгорел. Если сопротивление почти нулевое, внутри короткое замыкание. Точное значение зависит от конструкции датчика, поэтому здесь важен не номер в омах, а живая цепь без крайностей.
После этого включают зажигание и проверяют питание нагревателя со стороны жгута автомобиля. На одной из линий должно появляться бортовое напряжение, на другой — масса или управляющая линия блока. Нет питания — причина в предохранителе, реле, проводке или блоке управления, а не в самом датчике. Массу проверяют контрольной лампой или мультиметром под нагрузкой. Простая прозвонка не всегда выявляет плохой контакт.
Проверка сигнала
Сигнальный датчик проверяют на полностью прогретом двигателе. Холодный сенсор работает вяло и выдает мало пользы. Нужен мультиметр с быстрым откликом. Подключаются к сигнальному проводу и массе датчика, не повреждая изоляцию. На холостом ходу исправный узкополосный датчик первого ряда до катализатора меняет напряжение вверх-вниз несколько раз за короткий промежуток. Смысл в колебании сигнала, а не в одном красивом числе. Застывшее низкое напряжение говорит о бедной смеси, обрыве сигнальной линии, подсосе воздуха или мертвом датчике. Застывшее высокое напряжение указывает на богатую смесь, замыкание сигнала или внутреннюю неисправность датчика. Медленная, лениво ползущая реакция после прогрева часто означает старение сенсора.
Если мультиметр не успевает показать колебания, оценивают реакцию на искусственное изменение смеси. Коротко добавляют топлива резким нажатием педали газа на месте. Исправный датчик быстро уходит в высокую зону. Потом создают легкое обеднение: на исправном моторе кратковременное снятие тонкого вакуумного шланга дает приток лишнего воздуха, и напряжение датчика падает. Действовать надо осторожно, без долгой работы с подсосом и без риска повредить шланги. Если датчик не реагирует на оба воздействия, он подозрителен.
На машинах с широкополосным датчиком кислорода простая проверка сложнее. Его сигнал не читается как обычные колебания 0,1–0,9 В. Без сканера и схемы здесь разумнее сосредоточиться на нагревателе, питании, целости проводки и реакции двигателя на отключение разъема. Если после отключения поведение мотора не меняется совсем, а проводка исправна, датчик или управление смесью требуют углубленной диагностики.
Что сбивает с толку
Частая ошибка — обвинить датчик после появления черного нагара на свечах и большого расхода. Богатую смесь создают текущая форсунка, завышенное давление топлива, неверные показания датчика температуры двигателя, забитый воздушный фильтр, плохая искра. Датчик кислорода в такой ситуации показывает следствие. Еще одна ловушка — подсос воздуха во впуске. Смесь беднеет, датчик уходит в низкое напряжение, блок добавляет топливо, расход растет, а мотор работает неровно. Виноват при этом не сенсор, а лишний воздух после учета.
Отдельно смотрят на выхлопную систему до места установки датчика. Трещина в коллекторе, прогар прокладки, неплотное соединение втягивают наружный воздух. Датчик видит лишний кислород и сообщает о бедной смеси, хотя в цилиндрах состав смеси был другим. После ремонта выхлопа такой «неисправный» датчик нередко оживает без замены.
Когда датчик пора менять
Замена оправдана при явном обрыве нагревателя, коротком замыкании, отсутствующей реакции на изменение смеси на прогретом моторе, повреждении корпуса или керамики, оплавленном разъеме, сильном старении сигнала. Если питание, масса и сигнальная проводка в порядке, подсоса воздуха нет, пропусков зажигания нет, а датчик молчит или зависает в одном состоянии, дальнейшие сомнения редко полезны.
Перед установкой нового датчика очищают разъем, проверяют состояние резьбы и прокладочных поверхностей, укладывают жгут вдали от горячих частей выпуска. Универсальные датчики с переделкой разъема нередко приносят больше проблем, чем экономии. На ответственных узлах я предпочитаю датчик подходящего типа без скруток и переходных решений.
Рабочая схема проверки без сканера простая: внешний осмотр, проверка выхлопа на утечки, измерение нагревателя, контроль питания и массы, оценка сигнала на прогретом двигателе, реакция на краткое обогащение и обеднение смеси. Такой порядок быстро отсеивает половину ложных подозрений и дает понятьный ответ, жив датчик или неисправность сидит рядом.
