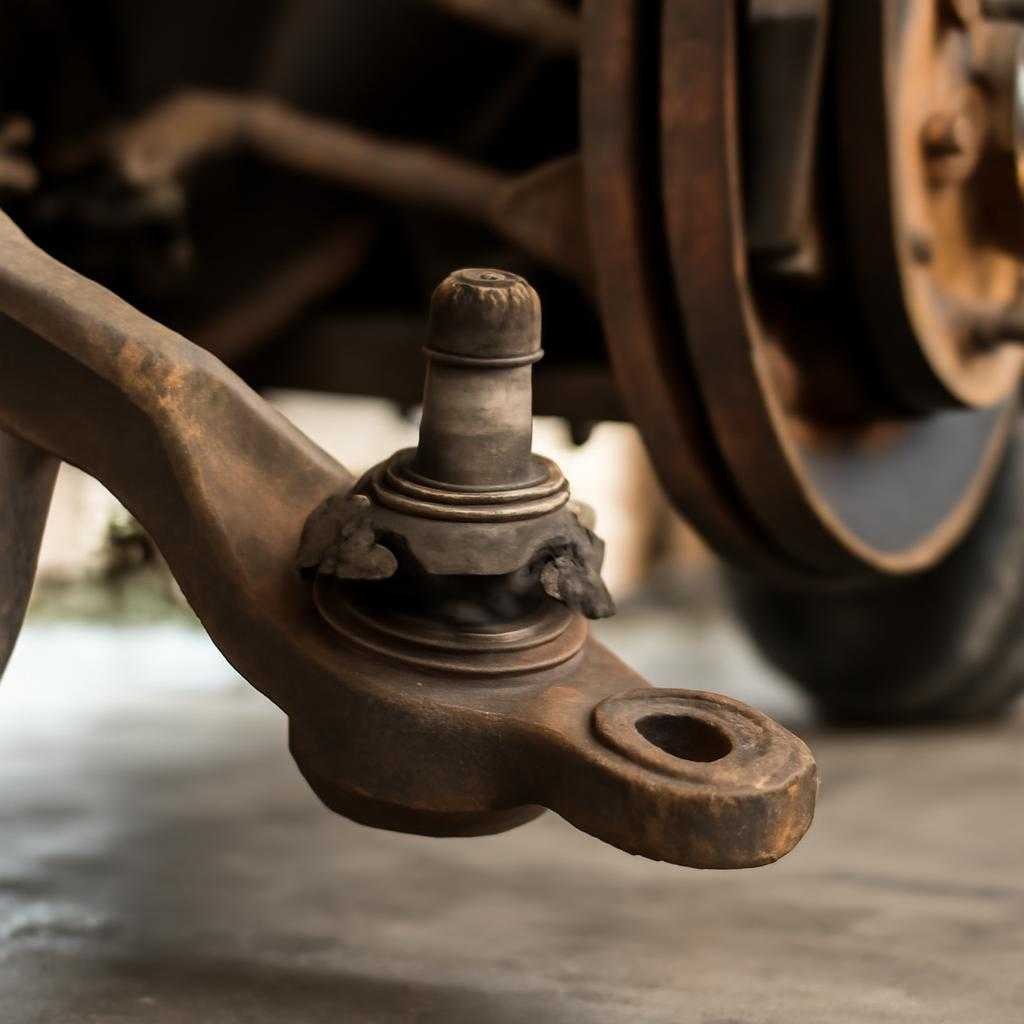

Шаровая опора связывает рычаг подвески с поворотным кулаком и держит нагрузку при ходе колеса, повороте и торможении. Внутри корпуса работает палец с шаровой головкой, опирающийся на вкладыш. Узел постоянно принимает удары от неровностей, грязь, воду и перепады температуры. Когда смазка стареет, пыльник трескается или внутрь попадает абразив, зазор растет, палец начинает перемещаться с ударом, а подвеска теряет точность.
Первые признаки редко выглядят драматично. Чаще всего слышен сухой стук на мелких неровностях, особенно на небольшой скорости, когда колесо часто и быстро отрабатывает короткие удары. На крупной яме шум иногда пропадает, потому что подвеска сжимается плавнее и без частого перебора зазора. Если опора изношена заметно, передок начинает реагировать на руление с небольшой задержкой, а машина на прямой просит подруливания.
Содержание
Что слышно и чувствуется
Характерный звук от шаровой опоры обычно глухой, короткий, одиночный или дробный. Он часто идет снизу, ближе к колесу. На лежачих полицейских его путают со стойкой стабилизатора, а на разбитой дороге — с втулками, амортизатором или сайлентблоком. Разница в том, что изношенная шаровая нередко проявляет себя при разгрузке и повторной загрузке колеса: съезд с бордюра, волна асфальта, диагональная кочка, резкий перенос массы при торможении.
По поведению машины картина не менее показательная. Если руль перестал держать траекторию чисто, а передняя ось стала нервной на колее и неровном покрытии, шаровые опоры попадают в список первых подозреваемых. При сильном износе возникает ощущение распущенности в передней подвеске: машина реагирует не собранно, а с лишним микросмещением кузова и колеса. Иногда добавляется неравномерный износ шин, чаще по внутренней или наружной кромке, когда геометрия под нагрузкой уже гуляет.
Осмотр без разборки
Начинать лучше с пыльника. Целый эластичный пыльник с плотной посадкой по корпусу и пальцу — половина здоровья опоры. Если на резине трещины, надрывы, следы вытекшей смазки или слой мокрой грязи, риск внутреннего износа высокий. Даже без явного люфта такой узел часто уже отработал значительную часть ресурса. Сухой ржавый налет возле пальца или под пыльником говорит о попадании влаги.
Дальше нужен осмотр посадки опоры в рычаге или кулаке, смотря какая конструкция стоит на машине. Любое смещение, деформация, следы проворота, разбитое посадочное место — тревожный сигнал. На крепежных болтах и гайках не должно быть следов ослабления. Если палец в конусной посадке сидит неплотно, появляется отдельный стук, который по ощущениям похож на мертвую шаровую, хотя причина уже в соединении.
Проверка люфта
Самый надежный способ — вывесить колесо так, чтобы разгрузить подвеску в правильном положении для конкретной схемы. Здесь есть нюанс: на части машин шаровая нагружена пружиной, на части — наоборот разгружается, поэтому методика зависит от конструкции. Я в работе сначала уточняю схему подвески, потом выбираю точку поддомкрачивания. Ошибка на этом этапе дает ложный результат: исправная опора кажется люфтящей или, наоборот, скрывает износ.
После вывешивания колеса берут руками и раскачивают в вертикальной плоскости. Если есть люфт, нужно понять его источник. Его дают ступичный подшипник, шаровая опора, иногда верхняя опора стойки и даже ослабленный крепеж. Поэтому одной раскачки мало. Дальше между рычагом и кулаком аккуратно вводят монтажную лопатку и создают небольшую переменную нагрузку. Исправная шаровая двигается упруго, без стука и свободного провала. Изношенная выдает заметное перемещение пальца в корпусе, щелчок или сухой удар.
На некоторых опорах есть допустимый микросдвиг под нагрузкой, заложенный конструкцией и материалом вкладыша. Поэтому ориентир не в самом факте движения, а в величине зазора, звуке, плавности сопротивления и сопутствующих признаках. Если палец перемещается рывком, а после снятия нагрузки не чувствуется плотной опоры вкладыша, узел близок к замене.
Косвенные признаки
Неравномерный износ передних шин часто выдает проблемы подвески раньше отчетливого стука. Если один край протектора срезает быстрее, а давление в шине в норме и схождение выставлено недавно, я проверяю шаровые опоры в числе первых. При износе под нагрузкой меняется положение колеса, и шина работает пятном контакта не так, как задумано.
При торможении изношенная опора иногда проявляется легким уводом, особенно на неровном покрытии. На разгоне или при проезде колеи машина плавает. Руль после маневра возвращается менее охотно или с небольшим подкусыванием. Такие симптомы не уникальны для шаровой, но в связке со стуком и поврежденным пыльником картина складывается быстро.
Когда тянуть уже опасно
Критический износ шаровой опоры опасен не шумом, а риском разрушения. Если палец вырывает из корпуса или он выходит из посадки, колесо теряет нормальныйое положение, подвеска складывается, управление резко ухудшается. До такого состояния узел обычно долго подает сигналы: сильный люфт, постоянный стук, явный увод, гуляющее колесо, резкие изменения в поведении машины.
Особенно настораживает ситуация, когда стук резко усилился за короткий срок или появился после удара колесом в глубокую яму. Ударная нагрузка повреждает вкладыш, палец, корпус, пыльник и посадочные места. После такого эпизода простого визуального взгляда мало, нужна полноценная проверка на подъемнике.
Чем не спутать
Шаровую опору часто путают со стойкой стабилизатора. Стойка обычно стучит чаще и звонче на мелкой гребенке, а влияние на точность руления у нее слабее. Сайлентблок рычага дают смещение рычага назад-вперед, глухой удар при трогании и торможении, трещины резины видны при осмотре. Ступичный подшипник чаще шумит гулом на скорости и дает люфт без характерного сухого удара в корпусе шаровой.
Амортизатор и его опора дают свои признаки: раскачка кузова, потеки, пробои, шум сверху. Рулевой наконечник ближе влияет на люфт в рулевом управлении и отклик руля, хотя по звуку он бывает похож. Точный вывод рождается не по одному симптому, а по совокупности: звук, люфт, состояние пыльника, реакция на монтажную проверку, поведение машины на дороге.
Практика замены
Если шаровая опора подтвердила износ, затягивать с заменой не стоит. Менять лучше парой на оси, когда пробег и условия работы у левой и правой стороны близки. После ремонта полезно проверить углы установки колес, особенно если менялся рычаг в сборе или подвеска уже имела следы неравномерного износа шинин. Новая опора не исправит сама по себе старые ошибки геометрии.
Отдельное внимание — качеству детали и состоянию посадочных мест. Дешевая опора с мягким пальцем, слабым пыльником и грубой обработкой быстро теряет зазор. Если посадка в рычаге разбита, одной заменой шаровой проблему не закрыть. Узел должен собираться без натяга не по конструкции и без кустарных подкладок. После сборки нужен контроль момента затяжки крепежа и проверка, нет ли перекоса пыльника.
По опыту, изношенную шаровую опору выдают три вещи: поврежденный пыльник, люфт под монтажной нагрузкой и изменение поведения машины на прямой и в повороте. Когда присутствуют все три признака, сомнений почти не остается. Когда есть один симптом, диагностику лучше делать тщательно и без спешки: передняя подвеска любит маскировку, а цена ошибки слишком высока.
