Я смотрю на выбор между крестовиной и ШРУСом в карданном валу не по каталогу, а по кинематике, нагрузке и условиям работы. Узел передачи крутящего момента оценивают по двум главным признакам: сколько он ходит до люфта и как ведет себя по вибрациям на рабочих углах. Универсального победителя нет. Есть правильное применение и есть конструкция, поставленная не на свое место.

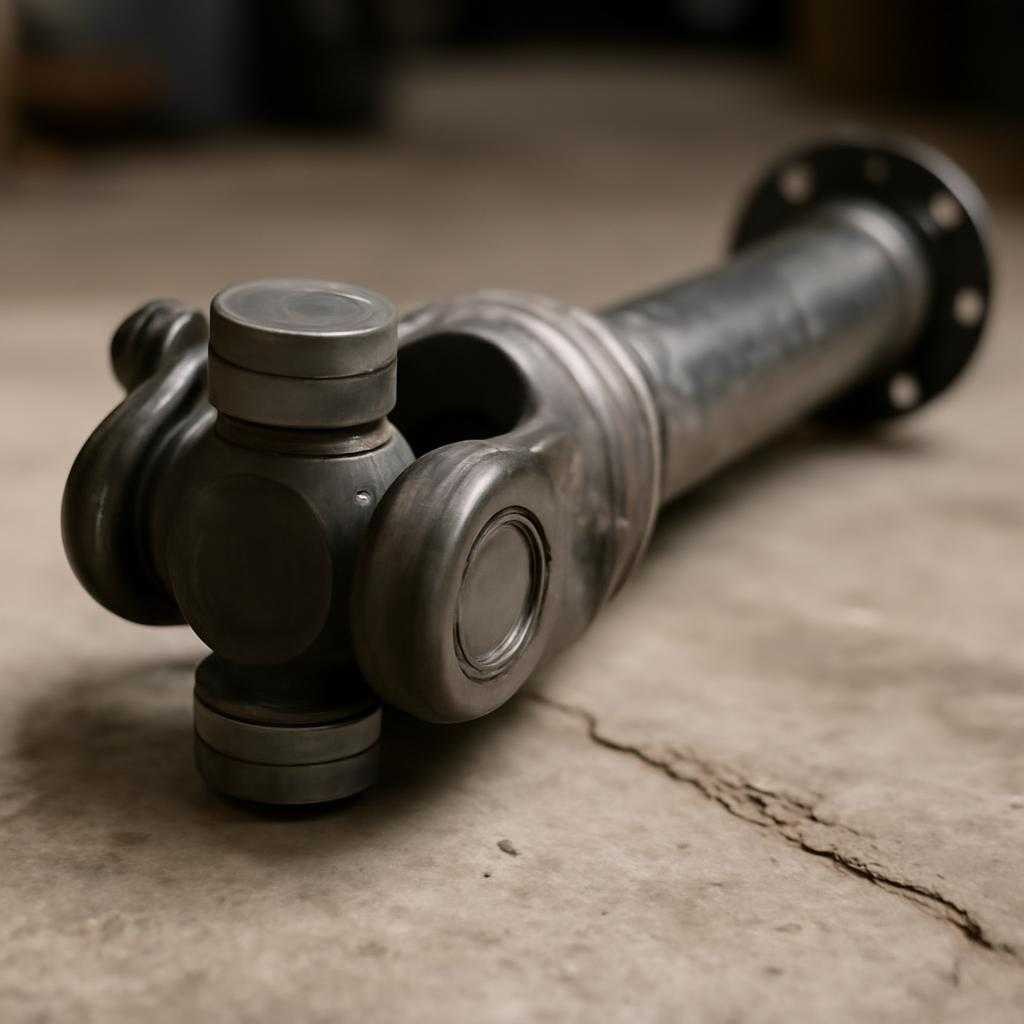

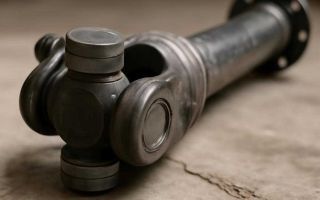

Крестовина проще по устройству. В ней четыре цапфы, игольчатые подшипники и уплотнения. При хорошем металле, нормальной термообработке и исправной смазке узел держит ударную нагрузку уверенно. Для тяжелого режима, грязи, резких стартов и работы с переменным моментом крестовина обычно вынослива. Но у нее есть врожденная особенность: при работе под углом вилка на входе и вилка на выходе вращаются неравномерно по мгновенной угловой скорости. Если в валу стоит одна крестовина, вал уже создает кинематическую неравномерность. На двух крестовинах проблему гасят правильной фазировкой вилок и равенством углов, но лишь в пределах нормальной геометрии.
ШРУС работает иначе. Он передает момент с близкой к постоянной угловой скоростью даже при заметном угле. Для борьбы с вибрациями и гулом на высоких оборотах это сильная сторона. Машина с длинной трансмиссией, чувствительная к NVH (шум, вибрация, жесткость), обычно выигрывает от ШРУСа. Руль, пол, сиденье и кузов получают меньше паразитных колебаний, если остальные части линии собраны без перекоса и вал отбалансирован.
Содержание
По ресурсу
Если говорить жестко и без оговорок, крестовина чаще переживает плохую эксплуатацию, а ШРУС лучше переносит угол по кинематике. Ресурс крестовинто вины сильно связан с качеством уплотнений, наличием смазки и состоянием игольчатых подшипников. Когда смазка уходит, в чашке появляется сухое пятно, иглы начинают работать с задиром, потом приходит точечная выработка и люфт. Дальше идет стук при трогании и вибрация под тягой. У крестовины износ обычно развивается постепенно, по косвенным признакам его проще поймать.
ШРУС зависит от состояния дорожек, шариков или роликов, сепаратора и пыльника. Пока внутри чистая смазка и нет воды с абразивом, узел работает долго и ровно. Но разрыв пыльника для ШРУСа опаснее, чем подсохшая смазка для крестовины. Грязь быстро убивает полированные поверхности. После начала износа ШРУС долго маскироваться не будет: появятся дрожь под нагрузкой, подкусывание на угле, шум на определенном режиме.
Если кардан работает на небольшом угле и машина ездит с высокой переменной нагрузкой, крестовина по суммарной живучести выглядит убедительно. Если угол заметный, ход подвески большой, а к плавности есть жесткое требование, преимущество у ШРУСа. На кроссоверах, легковых полноприводных моделях и машинах, где конструктор боролся за акустический комфорт, такой выбор понятен. На утилитарной технике и в тяжелой эксплуатации логика иная.
По вибрациям
Источник вибраций в кардане не сводится к типу шарнира. В реальной машине я сначала смотрю на углы валов, соосность агрегатов, центрирующие элементы, балансировку трубы, биение фланцев и состояние подвесного подшипника. Но при равных условиях ШРУС выигрывает у крестовины по плавности передачи вращения на угле. Причина простая: у него нет циклической неравномерностиновости, присущей одиночному карданному шарниру.
У крестовины картина сложнее. Если пара шарниров собрана в фазе, а углы на входе и выходе равны, неравномерность первого шарнира компенсируется вторым. Как только геометрия уходит, начинается остаточная вибрация. Достаточно просевшей опоры агрегата, неправильной высоты подвески, кривого фланца или ошибки при сборке после ремонта. Тогда водитель чувствует дрожь на определенной скорости, а мастер по привычке винит балансировку, хотя корень сидит в углах.
ШРУС к ошибкам по углу терпимее, но не прощает других вещей. Он чувствителен к состоянию смазки, чистоте внутренних поверхностей и качеству пыльника. Еще он обычно сложнее и дороже. При повреждении дорожек качения ремонт не всегда рационален, замена узла нередко проще.
Что выбрать
Если приоритетом служит ресурс в тяжелом режиме, ремонтопригодность и стойкость к ударной нагрузке, я выбираю крестовину при условии правильной геометрии кардана. Для рамных машин, коммерческого транспорта, внедорожной эксплуатации и случаев, где угол работы невелик, решение здравое. Узел дешевле, понятнее в диагностике и терпимее к грубому режиму.
Если на первом месте низкие вибрации, плавность и работа на заметных углах, я смотрю в сторону ШРУСа. Он лучше подходит для легковых трансмиссий, независимой подвески и скоростных режимов, где даже небольшой источник колебаний быстро становится заметен в салоне. Платой будет цена, чувствительность к пыльнику и более строгая дисциплина по смазке.
При покупке или ремонте я не сравниваю шарниры в отрыве от машины. Один и тот же узел дает разный результат наа разных углах, массе вала, длине базы и схеме подвески. Крестовина побеждает по выносливости в грубой работе. ШРУС забирает преимущество по вибрациям и по поведению на угле. Если свести вопрос к одной фразе, она звучит просто: для ресурса под тяжелой нагрузкой ближе крестовина, для тишины и ровного хода ближе ШРУС.
