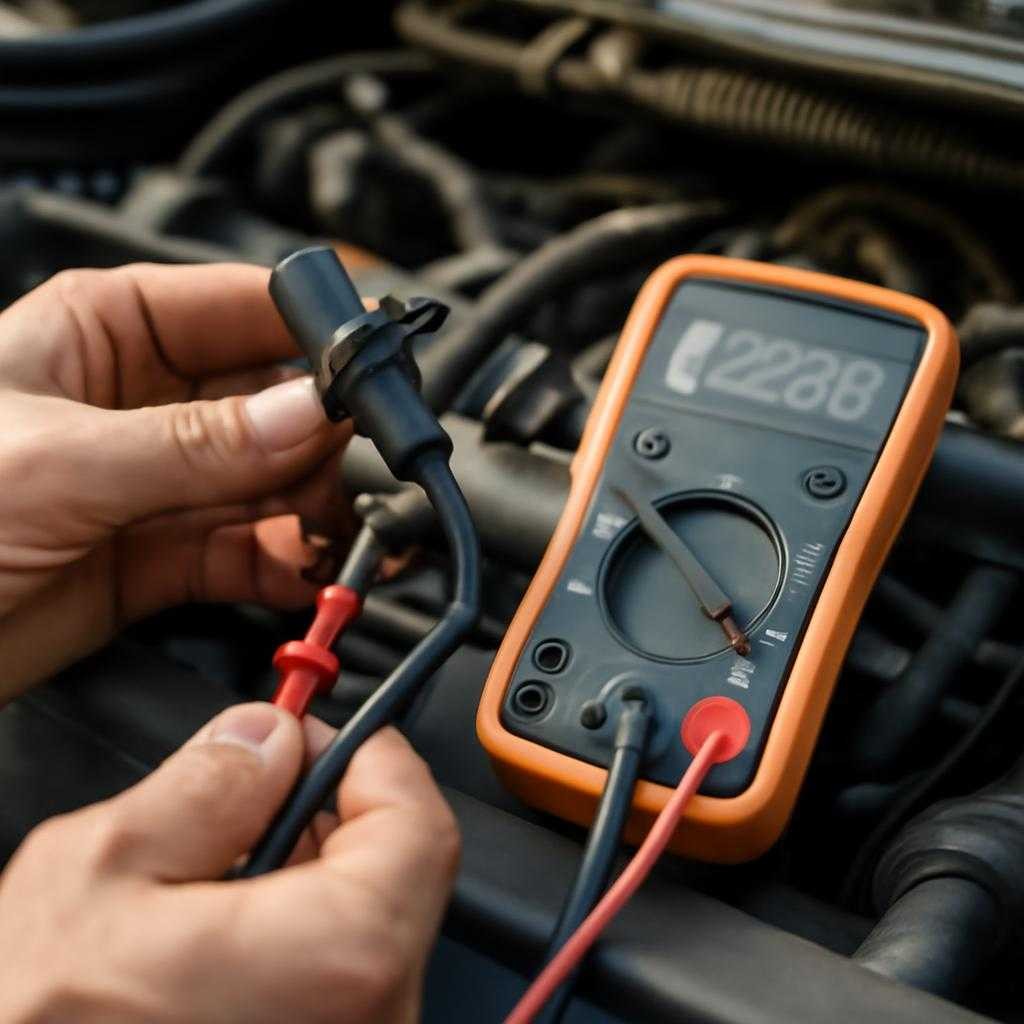

Датчик положения коленчатого вала отвечает за синхронизацию впрыска и зажигания. При его сбоях двигатель теряет стабильность: стартер крутит, а пуска нет, мотор глохнет на горячую, появляются провалы тяги, тахометр во время прокрутки ведет себя странно, блок управления фиксирует ошибку по синхронизации. Мультиметр не заменяет осциллограф, но для первичной проверки его хватает, если действовать по порядку и не путать типы датчиков.
Содержание
Какие датчики встречаются
На практике чаще стоят два типа. Индуктивный датчик формирует переменное напряжение за счет прохождения зубьев задающего диска мимо сердечника с обмоткой. У такого датчика обычно два контакта. Датчик Холла работает от питания, внутри стоит электронный элемент, а на выходе формируется цифровой сигнал. У него чаще три контакта: питание, масса, сигнал. Схема проверки у этих датчиков разная. Если перепутать тип, вывод окажется ложным.
Перед замерами я смотрю не на прибор, а на сам узел. Датчик часто оказывается исправным, а причина сидит в проводке, разъеме, грязи на торце или увеличенном зазоре до задающего диска. Если на разъеме зелень, масло, подгоревшие контакты, трещины в изоляции, следы перетирания жгута, замеры откладывать бессмысленно: сначала очистка и восстановление соединения. Отдельно проверяю зубчатый венец или диск синхронизации. Сбитый зуб, налипшая стружка, биение, механическое повреждение дают симптомы, очень похожие на отказ датчика.
Что подготовить
Понадобится мультиметр с режимами измерения сопротивления и переменного либо постоянного напряжения, тонкие щупы, схема распиновки конкретного разъема или хотяхотя бы понимание типа датчика. Полезно иметь щупы-иглы, чтобы не разжимать клеммы в колодке. На машине с плохим аккумулятором результаты плавают, поэтому перед проверкой смотрю напряжение батареи. Если при прокрутке оно резко проседает, часть симптомов уйдет не к датчику, а к питанию системы.
Проверка индуктивного датчика
Сначала снимаю разъем датчика и измеряют сопротивление между двумя выводами самого датчика. Точного универсального числа для всех конструкций нет, у разных исполнений разброс большой. Логика простая: обрыв показывает бесконечность, короткое замыкание — почти ноль. Оба состояния для исправной обмотки плохой признак. Если прибор выдает устойчивое значение в разумных пределах и оно не скачет от легкого шевеления провода у корпуса и у разъема, обмотка, скорее всего, цела.
Дальше проверяют отсутствие замыкания на массу. Один щуп ставлю на любой вывод датчика, второй — на металлический корпус датчика, если он металлический, или на надежную массу двигателя. На исправном индуктивном датчике связи с массой обычно нет. Если мультиметр показывает малое сопротивление, внутри повреждение или проблема в проводке возле разъема.
После статической проверки перехожу к динамической. Разъем датчика оставляю отключенным, мультиметр перевожу в режим измерения переменного напряжения малого диапазона и подключаю к выводам датчика. Во время прокрутки стартером исправный индуктивный датчик вырабатывает переменное напряжение. Его величина зависит от конструкции, зазора, скорости прокрутки и чувствительности прибора. Здесь смотрю не за красивой цифрой, а за самим фактом появления уустойчивого сигнала. Если при прокрутке на экране ноль или хаотический мусор при исправной обмотке, подозрение падает на слишком большой зазор, слабый магнит, загрязнение торца металлической пылью, повреждение задающего диска.
Проверка датчика Холла
У датчика Холла первым делом проверяю питание. Разъем обычно не снимаю полностью, а подключаюсь к проводам с тыльной стороны колодки, чтобы видеть работу под нагрузкой. Между проводом питания и массой при включенном зажигании должно приходить опорное напряжение, заданное системой. Между массой датчика и массой двигателя падение напряжения должно быть минимальным. Если питание пропало или масса плохая, сам датчик обвинять рано.
Дальше измеряю сигнальный провод относительно массы. На неподвижном двигателе показание зависит от положения метки или шторки напротив чувствительного элемента. Во время прокрутки стартером напряжение на сигнальном проводе должно переключаться. Обычный мультиметр видит это грубо: цифра меняется, иногда прыгает между двумя уровнями или зависает на усредненном значении. Для точной картины нужен осциллограф, но даже мультиметр помогает понять, жив ли выход. Если питание и масса в порядке, а сигнал мертвый, датчик либо неисправен, либо между ним и шторкой нарушена геометрия.
Зазор и механика
Даже хороший датчик теряет сигнал при неправильном зазоре до задающего диска. Слишком большой зазор ослабляет индуктивный сигнал, слишком маленький грозит касанием и механическим повреждением. Точное значение зависит от конструкции двигателя, без сервисных данных угадывать опасно. Я оцениваю равномерность зазора по кругугу, отсутствие касаний, состояние крепления датчика и чистоту его посадочного места. Если датчик сидит криво из-за грязи под фланцем, электрическая часть будет исправна, а мотор все равно не запустится.
Типичные ошибки
Часто меряют сопротивление датчика, видят какое-то число и объявляют его исправным. Этого мало. Обмотка индуктивного датчика вправду способна звониться нормально, но сигнал под нагрузкой окажется слабым из-за деградации магнита, большого зазора или стружки на торце. Вторая ошибка — проверка датчика Холла как обычной катушки. У него внутри электроника, и замер сопротивления между выводами почти ничего не говорит. Третья ошибка — прокалывать изоляцию толстыми иглами. Потом в эти отверстия заходит влага, и жгут начинает гнить изнутри.
Когда мультиметра мало
Если двигатель глохнет эпизодически, а при простой проверке датчик выглядит живым, без осциллографа картина неполная. Кратковременные провалы сигнала, искажение формы импульсов, срыв синхронизации на горячем ходу мультиметр не ловит. В такой ситуации я прогреваю мотор до появления симптома и проверяю питание, массу и реакцию сигнала именно в момент отказа. Если питание стабильно, проводка цела, зазор нормальный, а проблема приходит после нагрева, у датчика высок шанс внутреннего дефекта.
Практический порядок
Удобнее идти по короткой схеме. Сначала осмотр датчика, разъема, жгута и диска синхронизации. Потом определение типа датчика. Для индуктивного — сопротивление обмотки, проверка на замыкание к массе, затем переменное напряжение при прокрутке. Для датчика Холла — питание, масса, затем переключение сигнального уровня при прокрутке. Если все замеры выглядят правдоподобно, а двигатель не видит обороты, остается проводка до блока управления, сам блок, состояние массы двигателя и стартовые обороты при прокрутке.
Исправный датчик положения коленчатого вала мультиметром проверить реально, если не ждать от прибора того, чего он не умеет. Мультиметр хорошо находит обрыв, короткое замыкание, пропавшее питание, плохую массу и грубое отсутствие сигнала. Для сложных плавающих дефектов нужен уже другой инструмент, но в большинстве бытовых случаев грамотной проверки хватает, чтобы не менять исправную деталь наугад.
