Датчик положения дроссельной заслонки сообщает блоку управления, на какой угол открыта заслонка. По этому сигналу блок рассчитывает подачу топлива, реакцию на педаль газа, режим холостого хода и переходные процессы при разгоне. Ошибка в сигнале сразу отражается на поведении двигателя: появляются провалы, рывки, плавающие обороты, вялая реакция на нажатие педали, повышенный расход топлива. Иногда мотор глохнет при сбросе газа или держит слишком высокие обороты без причины.
Сначала я отделяю признаки неисправного датчика от похожих проблем. Схожую картину дают подсос воздуха, загрязненная дроссельная заслонка, поврежденная проводка, плохая масса, сбой в датчике абсолютного давления или расходомере, износ педального узла на электронном дросселе. По этой причине проверка строится по порядку: внешний осмотр, считывание параметров, измерение питания и сигнала, затем оценка работы самого дроссельного узла.
Признаки неисправности
Если двигатель дергается именно в начале открытия дросселя, подозрение на датчик усиливается. Когда сигнал теряет плавность, блок управления видит скачки угла открытия и меняет подачу топлива рывками. На холостом ходу часто заметны краткие подергивания стрелки тахометра. При плавном нажатии газа обороты растут неровно. При резком открытии заслонки отклик запаздывает или, наоборот, выходит чрезмерно резким.
На части автомобилей загорается индикатор неисправности двигателя. В памяти блока нередко появляются ошибки по низкому, высокому или недостоверному сигналу датчика положения дросселя. Один код еще не доказывает поломку датчика. Он встречается при обработкеиве провода, замыкание на массу, плохом контакте в разъеме, перекосе заслонки из-за загрязнения.
С чего начать
Сначала осматриваю разъем датчика и участок жгута рядом с дроссельным узлом. Там часто собираются влага, масло и пыль. Окисление контактов, надлом жилы у входа в разъем, натянутый или перетертый провод дают те же симптомы, что и неисправный датчик. Разъем снимают на заглушенном двигателе. Контакты проверяют на плотность посадки, следы зелени, подгорания, потемнения пластика.
Затем оценивают состояние самой заслонки. Сильный нагар по кромке мешает ровному закрытию. Из-за этого базовое положение уходит, а сигнал датчика на холостом ходу выходит за ожидаемый диапазон. После очистки дросселя на многих системах выполняют адаптацию, то есть обучение блока новому положению заслонки. Без этого даже исправный датчик иногда дает жалобы на нестабильный холостой ход.
Дальше подключают диагностический сканер. В потоке данных смотрят параметр открытия дросселя в процентах или напряжение сигнального вывода. При медленном нажатии педали показание должно меняться плавно, без скачков, провалов и внезапных возвратов. На закрытой заслонке значение обычно низкое, на полностью открытой — близкое к верхней границе диапазона. Точные цифры зависят от системы управления, поэтому я оцениваю прежде всего непрерывность и логику сигнала.

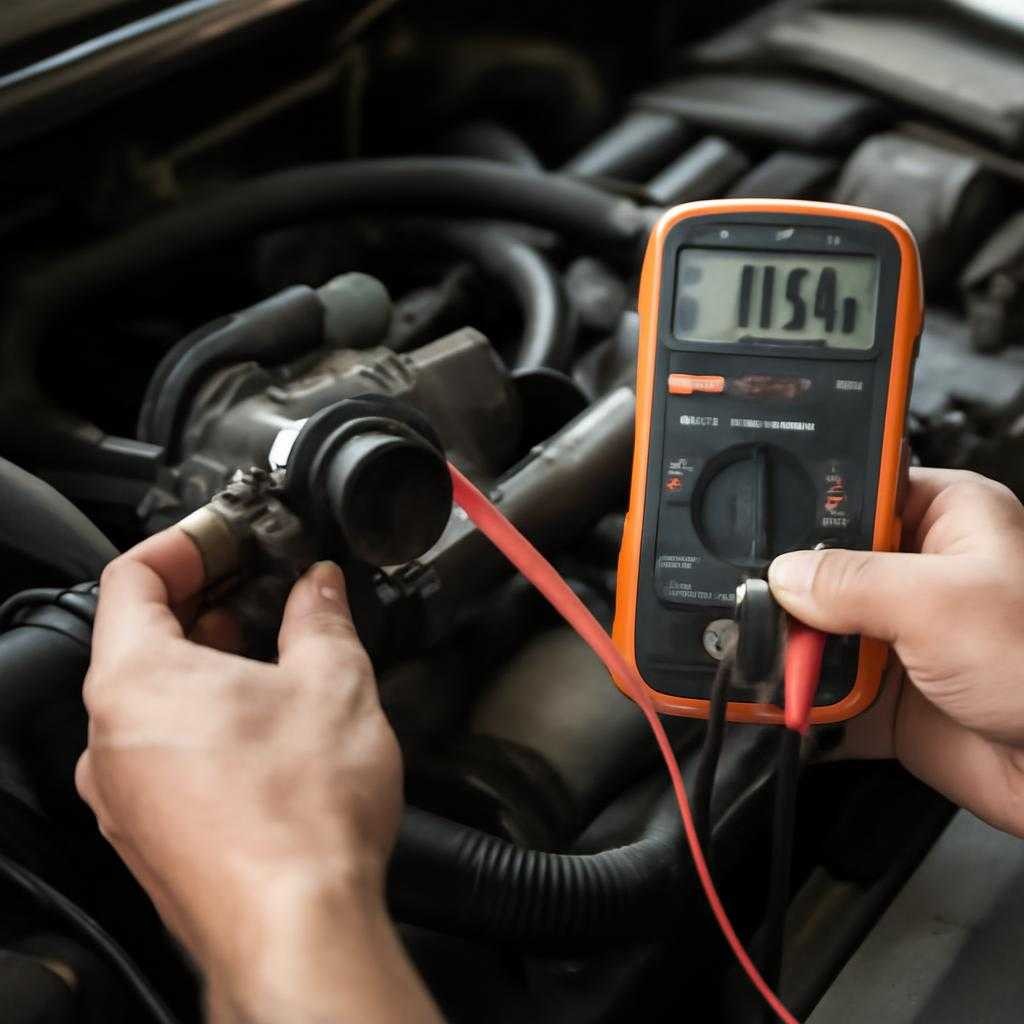

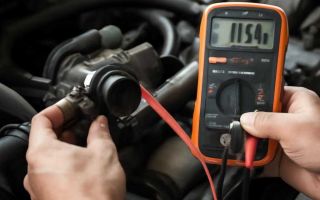

Проверка мультиметром
На классическом датчике с потенциометром внутри три основных вывода: опорное питание, масса и сигнал. Блок управления подает стабильное опорное напряжение, а датчик формирует на сигнальном выводе часть этого напряжения в зависимости от угла заслонки. При закрытии сигнал низкий, при открытии растет.
Перед измерением включают зажигание, но двигатель не запускают. На одном выводе датчика ищут опорное питание, на другом — надежную массу. Между ними обычно присутствует стабильное напряжение питания датчика. Если его нет, проблема уже не в самом датчике: проверяют проводку до блока, состояние массы, предохранители, разъемы и питание блока управления.
Потом измеряют сигнальный вывод относительно массы. На закрытой заслонке напряжение должно быть низким и устойчивым. При плавном открытии заслонки оно обязано расти без рывков. При плавном закрытии — так же ровно снижаться. Любой скачок, обрыв, краткое падение до нуля, зависание на одном уровне указывает на износ дорожки потенциометра, плохой контакт ползунка или повреждение проводки.
Для точной оценки я медленно перемещаю заслонку по всему ходу несколько раз подряд. Если в одном и том же положении сигнал срывается, почти всегда виноват сам датчик. Если поведение меняется от шевеления жгута, причина чаще скрыта в проводах или разъеме. Это простая и очень полезная проверка: рукой слегка двигают жгут возле датчика и смотрят, меняется ли напряжение.
Проверка осциллографом дает более ясную картину. На экране видно, насколько ровно поднимается сигнал. Исправный датчик рисует плавную линию без зубцов и провалов. Изношенный потенциометр дает рваную форму, краткие импульсные обрывы, ступеньки. В спорных случаях осциллограф снимает вопросы быстрее мультиметра.
Если дроссель электронный
На электронных дроссельных узлах датчик положения заслонки часто встроен в корпусс, а внутри стоят два сигнальных канала. Блок управления сравнивает их между собой. Один канал растет по мере открытия, второй меняется по другой заданной зависимости. Нужна не абсолютная цифра, а согласованность пары сигналов. Если один канал начинает отставать, срываться или выходит за пределы допустимого соотношения, блок записывает ошибку и нередко переводит систему в аварийный режим.
Проверка в таком случае начинается со сканера. В потоке данных смотрят оба канала положения заслонки и, отдельно, оба канала положения педали акселератора. При плавном нажатии педали значения обязаны меняться синхронно и без разрывов. Если педаль дает ровный сигнал, а заслонка запаздывает, подклинивает или движется не по команде, внимание переносят на дроссельный узел, электропривод, загрязнение механизма, питание и массу.
Измерять сопротивление встроенного датчика на многих современных узлах бессмысленно или рискованно. Часть схем работает не как обычный переменный резистор, а по иной логике. Без электрической схемы и понимания назначения выводов легко получить ложный вывод. Безопаснее смотреть питание, массу, сигналы в реальном времени и реакцию узла на команду.
Когда датчик исправен, а проблема осталась
Если сигнал датчика ровный, питание стабильное, разъем чистый, а двигатель ведет себя плохо, я перехожу к смежным причинам. Часто мешает загрязненный дроссельный канал, подсос воздуха после заслонки, неверная адаптация после очистки, поврежденная масса двигателя, изношенная педаль газа на электронных системах. На моторах с механическим приводом газа встречается люфт оси заслонки. Из-за него угол меняется не так, как ожидает датчик, и блок получает логически странную картину.
Бывает и обратная ситуация: датчик показывает плохой сигнал из-за перекошенной заслонки или тугого хода оси. Тогда замена датчика ничего не исправляет надолго. После установки нового узла я всегда проверяю легкость перемещения, отсутствие заеданий и чистоту корпуса.
Практический итог проверки простой. Исправный датчик дает стабильное питание, надежную массу и плавный непрерывный сигнал по всему ходу заслонки. Неисправный выдает скачки, провалы, обрывы или нелогичное соотношение каналов. Если проверка выполнена по шагам, источник проблемы находится без гадания и лишней замены деталей.
