Признаки неисправности
Катушка зажигания выдает высокое напряжение для свечи. При сбое мотор теряет ровную работу, хуже запускается, дергается под нагрузкой. Холостой ход плавает, из выхлопа идет резкий запах топлива. На панели нередко загорается сигнал ошибки, но один значок не указывает точный узел.

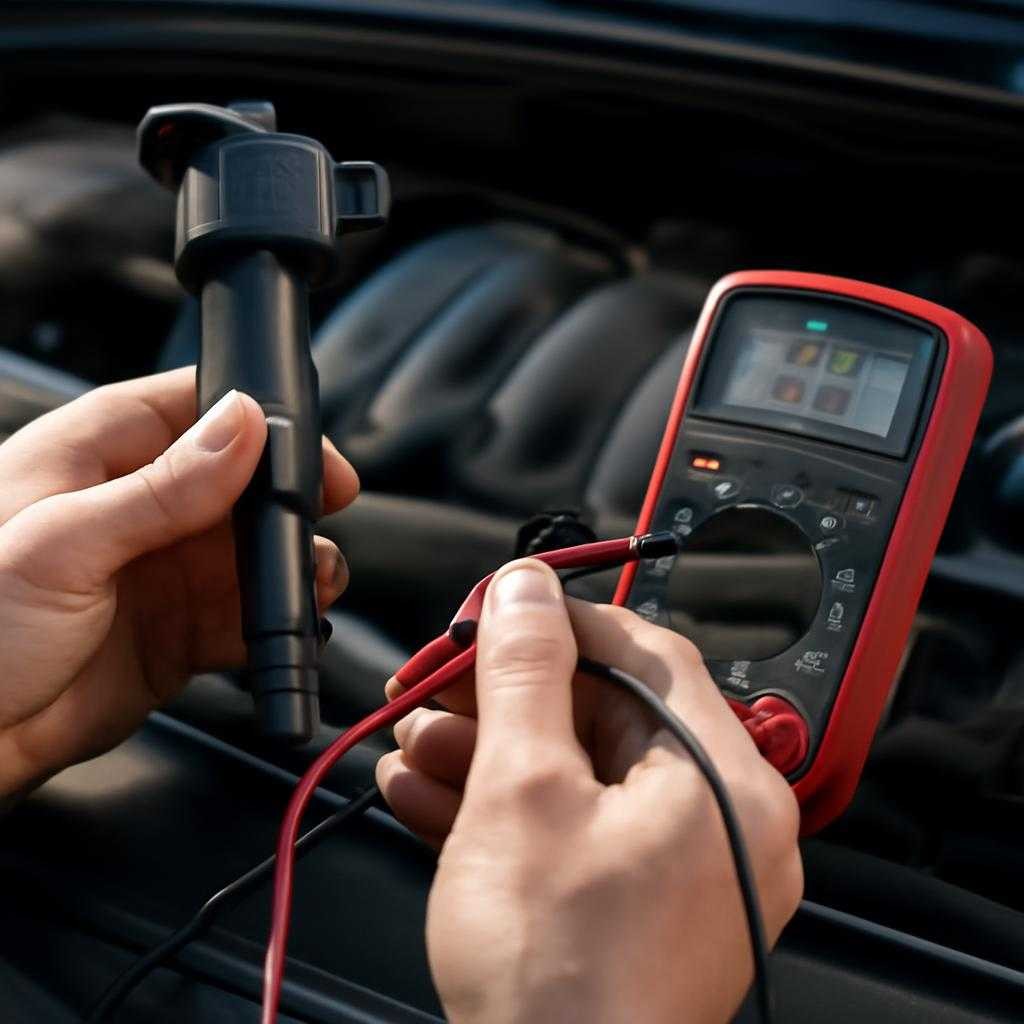

Перед замером узел снимают с питания и дают ему остыть. Мультиметр переводят в режим измерения сопротивления, щупы проверяют на чистоту контакта. Грязь на выводах и окисление искажают показания сильнее, чем сам дефект. Если корпус покрыт трещинами, подтеками или следами нагара, внешний осмотр уже дает веский повод для замены.
Порядок проверки
Сначала сверяют схему выводов по маркировке на корпусе. У разных исполнений точки замера отличаются, и ошибка на этом шаге ломает смысл всей процедуры. Первичную обмотку проверяют между низковольтными клеммами. Если прибор показывает обрыв или почти нулевое сопротивление, внутри есть повреждение витков либо короткое замыкание.
Далее переходят ко вторичной цепи. Один щуп ставят на высоковольтный вывод, второй подключают к нужной клемме по схеме детали. Исправный элемент держит стабильное значение без скачков и провалов на экране. Прыгающие цифры указывают на плохой контакт щупа, надлом вывода или внутренний пробой.
Один замер не закрывает вопрос полностью. Я сверяю результат с данными для конкретного исполнения, если они есть на корпусе или в документации. Без исходных значений вывод делают осторожно: обрыв, короткое замыкание и явный уход сопротивления распознать реально, а скрытый дефект таким способом выявляется не всегда. По этой границе и проходит ограничение домашней диагностики.
Типичные ошибки
Главная ошибка связана с попыткой мерить узел, пока он подключен к проводке машины. В такой ситуации прибор видит соседние цепи, а человек получает ложную картину. Вторая ошибка возникает при замере горячей детали сразу после поездки. Нагрев меняет сопротивление, и оценка теряет точность.
Еще одна ловушка связана с универсальными модулями, в которых объединены несколько секций. Владелец находит две клеммы, прикладывает щупы и получает число, которое ничего не говорит о состоянии нужного канала. Сначала определяют схему секций, затем выбирают точки замера. Без этой привязки проверка катушки зажигания мультиметром превращается в случайный набор действий.
Практические различия
Обрыв внутри обмотки прибор показывает сразу. На экране появляется бесконечное значение либо явный разрыв цепи. При межвитковом замыкании картина сложнее: сопротивление уходит вниз, но без опоры на паспортные данные границу трудно назвать точно. Пробой на корпус еще коварнее, поскольку он проявляется под напряжением, а в покое узел порой выглядит исправным.
Я дополнительно осматриваю изолятор, наконечник и посадочное место. Трещина на пластике, след от искры, белесая дорожка или подплавленный край указывают на утечку. При такой картине сухое число на экране не успокаивает. Электрическая часть и внешний вид оцениваются вместе, иначе часть дефектов останется вне внимания.
Если мотор троит, а измерение не выявило отклонений, круг поиска расширяют. Проверяют свечу, провод, разъем, питание и управляющий импульс. Один неисправный контроллеракт в колодке дает те же симптомы, что и поврежденная обмотка. По этой связке и отличают сбой в самом узле от неполадки в соседней цепи.
Для домашней проверки хватает аккуратности, чистых контактов и верной схемы выводов. Спешка портит результат сильнее, чем отсутствие опыта. Когда прибор фиксирует обрыв, короткое замыкание или сильный разброс между одинаковыми секциями, решение по детали уже видно. Если значения выглядят ровно, а двигатель продолжает работать с перебоями, узел проверяют под нагрузкой на профильном оборудовании.
