Шарнирные подшипники часто остаются скрытыми от глаз, но именно они отвечают за плавность вращения и долгую службу сложных механизмов. Когда узел шарнира «заходит» в нужное положение без заеданий, вся система идёт как по маслу. А если подшипник подобран неверно или смазка истощилась, начинается пробуксовка, качка и ускоренный износ.
Поэтому понять этот элемент стоит того, чтобы ваш аппарат работал ровно и надёжно, а обслуживание требовало минимальных усилий. Эти подшипники работают на грани между четкой геометрией деталей и тем самым балансируют между точностью и способностью компенсировать небольшие отклонения. Они встречаются как в больших станках, так и в бытовой технике, и от их выбора зависит не только производительность, но и безопасность эксплуатации.
В этой статье мы разберём, что такое шарнирные подшипники, какие бывают конструкции, какие материалы и смазки применяются и как правильно подобрать изделие под ваши задачи. В конце концов, речь идёт не о моде деталей, а о смысле движения. Шарнирный подшипник должен позволять вращение с минимальными потерями энергии, выдерживать заданные нагрузки и сохранять геометрию сопряжённых поверхностей в условиях вибраций и изменений температуры. Это тот самый маленький элемент, который делает крупные механизмы устойчивыми в реальной жизни.
Содержание
Что такое шарнирные подшипники и где они применяются
Шарнирный подшипник — это узел, в котором две детали соединены так, чтобы одна могла поворачиваться относительно другой вокруг одной или нескольких осей. Основная идея проста: снизить трение между соприкасающимися поверхностями за счёт специальной вставки или слоя материала, который в нужном месте может вращаться.
В классическом понимании речь идёт о сухом или скользящем соединении с поддержкой точности и допуска по углу отклонения. Где встречаются такие узлы? Прежде всего в технике, где требуется осевая или поперечная подвижность с сохранением устойчивости. Это строительная и сельскохозяйственная техника, роботы и манипуляторы, металлообработка и деревообрабатывающие станки, подвижные краны, тележки жилых и коммерческих транспортных систем, а иногда и детали бытовой техники вроде морозильников с поворотными секциями.
В каждом случае задача — обеспечить плавность и долговечность при заданной нагрузке и ограниченном пространстве для монтажа. Чтобы дать вам ясную картину, приведу пример. В робототехнике шарнирные подшипники позволяют роботу сгибаться в нужном диапазоне, не ограничивая движения жестким креплением.
В сельскохозяйственной технике они служат узлами поворота стрельчатых рычагов, где важно быстрое возвращение в исходную позицию и способность выдерживать ударные нагрузки на полях. В строительной технике — шарниры фасадных креплений и стреловых механизмов, где угол отклонения может варьироваться в зависимости от конфигурации оборудования. Все это требует аккуратной подгонки, чтобы не возникали люфты и не пропадала управляемость.
Конструкция и принцип работы
Устройство шарнирного подшипника можно рассмотреть как три составных элемента: крепёжная часть, вставная износостойкая вставка и оболочка, которая образует качение или скольжение между поверхностями. В простейшей форме внутренняя часть крепится к одной детали, наружная — к другой, а между ними присутствует зазор, по которому движется вставка. В зависимости от дизайна зазор подбирают так, чтобы минимизировать трение, но не допустить заклинивания.
Существует несколько ключевых типов конструкций, которые стоит знать:
— Сферические подшипники с полимерной вставкой. Они позволяют компенсировать умеренные углы смещение и обычно работают без дополнительной смазки в условиях умеренных температур.
— Бронзовые или латунные вкладыши с PTFE вставкой. Такой композит сочетает прочность металла и низкое трение полимера, что делает узел устойчивым к износу и жаростойким в диапазоне рабочих температур.
— Скользящие вкладыши с масляной смазкой. В них есть калибровка для подачи смазки, и они требуют периодического обслуживания, чтобы сохранять низкое трение и продлевать ресурс.

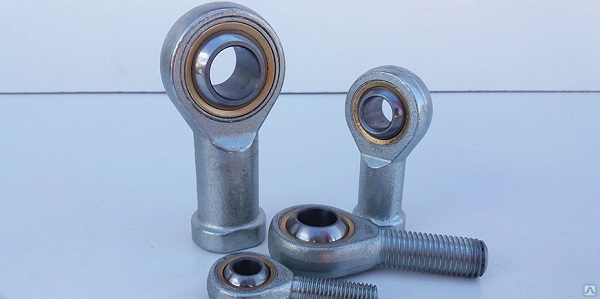

— Сферические шарнирные узлы в корпусах. В них внешний и внутренний корпус допускает углы отклонения, что особенно важно в механизмах с большой степенью свободы или в условиях вибраций. Как работает такой узел на практике? При вращении одна часть вращается вокруг оси, другая стабилизирует положение и поглощает момент нагрузки. Важна точная геометрия контакта поверхностей и правильный выбор материала вставки. Если поверхность износилась, зазор увеличивается, трение растёт, и точность перемещений падает. Поэтому материалы и смазка подбираются под конкретную температуру, скорость, нагрузку и рабочую среду.
Материалы, смазка и долговечность
Материалы вставок варьируются в широком диапазоне. Наиболее традиционные варианты:
— Бронза и латуни с бронзовыми вкладышами. Обладают хорошей прочностью и износостойкостью, хорошо работают в условиях moderate температур и без агрессивных сред.
— Полимерные вставки на основе PTFE, PA или их сочетаний с усилителями. Они снижают трение, позволяют работать без смазки в некоторых условиях и снижают удельную массу узла.
— Комбинации металла и полимера. Часто встречаются в современной технике, когда требуется одновременно прочность и умеренное трение.
Смазочные решения зависят от конкретного типа подшипника и условий эксплуатации. В сервисных шарнирных узлах применяют густые смазки с высоким сопротивлением вымыванию, в то время как у герметичных вариантов часто выбирают густоту NLGI 2 или NLGI 0,0 для высокоскоростных механизмов. В агрессивной среде или при высоких температурах выбирают смазки на основе загустителей лития или калия с доплатой против износа.
Долговечность подшипника определяется несколькими факторами: точным подбором зазора и давления смазки, уровнем вибраций, температурой окружающей среды и степенью коррозионной атаки. В условиях перегрева полимерные вставки могут деформироваться, а бронзовые вкладыши потерять твердость. Поэтому важно не только выбрать правильный тип, но и обеспечить надлежащий уход: чистоту рабочей зоны, своевременную замену смазки и контроль за состоянием поверхностей.
Как выбрать и рассчитать
Выбор шарнирного подшипника начинается с понимания нагрузки и рабочего цикла. Важно определить, какой вес или момент он будет поддерживать, как часто будет происходить вращение и под каким углом отклонения узел может работать. Затем подбирается материал вставки, способ крепления и требуемый уровень смазки. Ниже — практическая памятка: — Определите тип нагрузки: чисто радиальная, осевая или смешанная, и максимальный момент вращения. Это задаёт базовую прочность и требуемый запас по нагрузке.
— Учтите углы отклонения: чем больше угол, тем более адаптивной должна быть вставка и тем чаще нужна возможность компенсации.
— Выберите материал: для умеренной температуры и влажности подойдут полимерные вставки, для суровых условий — бронза с защитой от износа, а для сочетания тепла и агрессивной среды — композиты.
— Определите метод смазки: сервисный узел с каналами для смазки или герметичный, требующий минимального обслуживания.
— Рассчитайте зазор: он должен позволять плавное вращение без захлопывания и критических заеданий. Чтобы наглядно сравнить варианты, приведу простую таблицу.
| Тип подшипника | Преимущества | Ограничения | Применение |
|---|---|---|---|
| Сферический подшипник с PTFE-вставкой | низкое трение, умеренная несбалансированная нагрузка | чувствителен к агрессивной среде без защиты | роботы, сельхозтехника, автоматизация |
| Бронзовый вкладыш с PTFE | прочность + низкое трение, долговечность | чувствителен к перегреву | станки, краны, подъемная техника |
| Полимерный вставной узел | самосмазывающийся в ряде условий, лёгкий вес | ограниченная сопротивляемость высоким нагрузкам | малая техника, бытовые узлы |
И ещё одна полезная памятка — список действий перед покупкой:
- Определите фактическую нагрузку и частоту цикла.}
- Уточните температурный диапазон и агрессивную среду.}
- Выберите тип смазки и способ обслуживания.}
- Проверьте совместимость с креплениями и посадками.}
- Уточните запас по износу и гарантийные условия производителя.}
Примеры применения
Шарнирные подшипники встречаются в самых разных областях техники. В машиностроении они используются в приводах поворотных рычагов и крышек, в робототехнике — в суставах манипуляторов и приводах захватов, в строительной технике — в шарнирных соединениях стрел и стрелов. В сельхозтехнике они обеспечивают плавные движения в рулевых системах и механизмах расстановки оборудования. В бытовой технике шарниры применяют в системах подъёма и вращения элементов мебельной мобильности, например в креслах с поворотными механизмами.
В каждом случае главное — выдержать заданные углы, сохранить точность и не допустить преждевременного износа. Важный момент: выбор подшипника должен учитывать конкретные условия эксплуатации. В один проект нередко попадает сочетание регулировок, где одной характеристики недостаточно. Здесь на помощь приходят опыт и данные производителя, которые иллюстрируют, как ведёт себя тот или иной тип подшипника при реальном рабочем режиме.
Уход и обслуживание
Чтобы продлить срок службы шарнирных подшипников, нужно простые вещи держать под контролем. Во-первых, следить за чистотой зоны монтажа: пыль и мелкие частицы ускоряют износ. Во-вторых, регулярно проверять зазор и состояние поверхности сопряжённых деталей — если появляются глубокие царапины или трещины, лучше заменить узел. В-третьих, не забывать про смазку: для сервисных узлов она должна обновляться по графику, иначе трение возрастает, и снижается эффективность. Наконец, обращать внимание на температуру и вибрации: они говорят о том, что узел работает не в штатном режиме и требует проверки или замены.
Заключение
Шарнирные подшипники — это та точка, где инженерная мысль встречает реальность эксплуатации. Правильный выбор материалов, учёт условий работы и грамотное обслуживание превращают сложные механизмы в надёжные и предсказуемые. Не бойтесь задавать вопросы производителям, собирайте данные по конкретным условиям вашего проекта и подбирайте решение под реальную рабочую нагрузку, а не под теоретический максимум. Тогда ваш механизм будет двигаться плавно, без лишних задержек и с запасом по прочности.
