Когда железо держит дорогу: виды и особенности несущих конструкций автомобильных кузовов

С каждым новым автомобилем мы видим не только стильный кузов и блестящие детали, но и нечто гораздо более важное — то, чем он держится на дороге. Мне доводилось видеть, как два одинаковых на вид седана по-разному ведут себя при боковом ударе и в резком маневре, потому что внутри у одних конструкций есть несущий кузов, а у других — отдельная рама. Эта история про то, как устроено сердце машины: какие бывают виды несущих конструкций, чем они отличаются, где применяются и зачем вообще нужны. Расскажу так, чтобы было понятно не только инженерам, но и обычному водителю, который хочет понимать, за что платит деньги и чем может повлиять конструктивная особенность на безопасность и комфорт.

В начале стоит зафиксировать несколько простых правил: конструкция кузова не просто держит внешнюю оболочку. Она управляет безопасностью пассажиров при аварии, влияет на массу и экономичность, на возможность ремонта и на ходовые качества. А еще это про стиль и характер автомобиля: одни машины ощущаются легкими и проворно реагируют на повороты, другие — прочными и спокойными на дороге. Все зависит от того, как «собрана» внутренняя каркасная система — или как говорят инженеры, от архитектуры несущей конструкции.

Чтобы понять различия, важно различать два базовых подхода, которые лежат в основе большинства современных легковых и коммерческих автомобилей. Первый — несущий кузов, где вся оболочка автомобиля совместно работает на прочность и безопасность. Второй — рама, на которую крепится кузов, что чаще встречается в пикапах и внедорожниках. Ни один путь не универсален: каждый из них имеет свои сильные стороны, слабости и области применения. Давайте разберем по порядку, чтобы стало ясно, как в реальности формируется конструктивная «скелетная система» автомобиля.

Что такое несущий кузов и рама: в чём разница

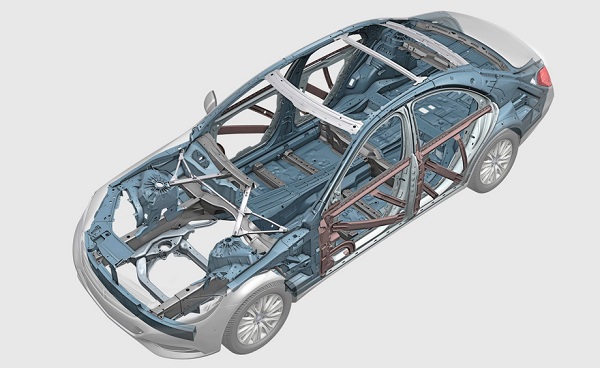

Несущий кузов — это концепция, при которой сами панели кузова образуют прочную структурную оболочку. В аварийной ситуации энергия удара распределяется по всей площади кузова, а не только по заранее заданной жесткой раме. В итоге получаем более компактную и легкую конструкцию, которая может поглощать удар эффективнее и защищать пассажиров за счет продуманной геометрии силовых диагоналей и поперечных связей. Большинство современных седанов, кроссоверов и даже вазовских семейных хэтчбеков работают именно по этой схеме.

Рама, в свою очередь, — это отдельная жесткая основа, к которой крепится кузов. В машиностроении такие автомобили называют «body-on-frame» — кузов на раме. В этой конфигурации рама, как правило, воспринимает все горизонтальные и вертикальные нагрузки и передает их на узлы подвески. Кузов может быть сравнительно легким и нести минимальную массу, но любая ударная энергия частично остается в раме и ее элементах. Такая архитектура характерна для пикапов, внедорожников и некоторых старых моделей, где важна ремонтопригодность и большая прочность на внедорожье.

В разговорной практике мы чаще сталкиваемся с такими словами, как несущий кузов и рама; в промышленных документах встречаются термины «монокок» и «каркасно-рама» — но по сути это разные способы решения одной задачи: как сделать машину безопасной, управляемой и экономичной. Важно помнить: переход к монококу не отменяет потребности в прочной обшивке и продуманной геометрии. На самом деле современные несущие конструкции — это результат эволюции, где применяются новые металлы, клеи и сварочные технологии, чтобы увеличить жесткость без лишнего веса.

Типы кузовов и их особенности

Когда инженеры говорят о типах кузовов, они не просто перечисляют формы. Они обсуждают, какая конструкция кузова применяется под конкретный характер автомобиля и под задачи владельца. Ниже рассмотрим две главные линии — монокок и рама с кузовом на раме — и добавим к ним современные гибриды и модульные решения.

Монокок (несущий кузов): современная база большинства легковых автомобилей

Монокок предполагает, что силовой каркас автомобили строится в единое целое из металла и других материалов. Это обеспечивает легкость конструкции, хорошую управляемость и эффективную защиту при столкновениях за счет продуманной геометрии силовых структур. В реальной жизни это значит, что машина может быть более экономичной на трассе, быстро менять направление движения и уверенно держать дорогу даже при резких маневрах.

Преимущества монокока очевидны: вес ниже по сравнению с рамной схемой при сопоставимой жесткости, лучшее распределение энергий удара, простота производства на современных конвейерах, возможность внедрения современных материалов (включая алюминий и композиты) и применения клеевых соединений. К минусам относят более высокую стоимость ремонта в отдельных вариантах после сильного удара, но современные технологии страхования и сервисов активно снижают этот риск. В большинстве крупных брендов седаны, кроссоверы и многие спортивные автомобили используют именно монокок как базовую архитектуру.

Чтобы понять практическую разницу, можно привести бытовой пример: монокок — это как жесткая коробка, в которую встроены элементы безопасности и электроника; при ударе вся коробка «работает» как единое целое и расходует ударную энергию равномерно. Это похоже на то, как капсула в олимпийском спорте помогает спортсмену смягчить приземление за счет гармонично настроенной структуры. Разумеется, в монококе есть свои нюансы: при поломке одной узкой детали может потребоваться замена цельного элемента кузова или панелей, но современные технологии ремонта минимизируют такие ограничения.

Рама с кузовом на раме (body-on-frame): прочность и ремонтопригодность в приоритете

Кузов на раме сохраняет свои корни в старших поколениях автомобилей, где рама служила как скелет, на который крепились кузов и узлы. Такая архитектура сохраняется в большинстве пикапов и внедорожников, где важна прочность рамы, высокая ремонтопригодность и способность переносить значительные нагрузки, например при буксировке или бездорожье. Водителю здесь часто нравится моторная глубина пространства салона и ощущение «игры» машины на пересеченной местности.

Преимущества «рама и кузов» очевидны: прочность рамы обеспечивает не только устойчивость к ударам, но и долговременную прочность при больших нагрузках, что важно для коммерческих и рабочих машин. Ремонт такого автомобиля проще в условиях сервиса, где доступны запасные части для рамы и узлов подвески. Но есть и оборотная сторона: масса больше, расход топлива выше в сравнении с монококом, управляемость может быть менее азартной на асфальте, особенно у автомобилей с большими габаритами. В любом случае выбор архитектуры определяется задачами и условием эксплуатации: если нужна выносливость и простота ремонта на дороге и в полях, рама может оказаться предпочтительнее.

Конструкция кузова: материалы, сварка, технологии

Современная конструкция кузова — это не просто толстые или тонкие стальные листы. Это целый набор технологий, материалов и соединений, которые позволяют добиться нужной жесткости на разной скорости, управляемости и безопасности. В современных авто широко применяются горячекатаная и холоднокатаная сталь, а также алюминий и композитные материалы. Это позволяет снизить вес без уменьшения прочности и жёстко удерживать элементы кузова в местах сварки и приклеивания.

Технологии соединения играют большую роль. Резко изменившиеся стандарты безопасности требуют использования не только сварки, но и клеевых соединений, резиновых уплотнителей и различных видов прокладок. Эти подходы позволяют распределить ударную энергию по большему объему площади и снизить риск деформаций в критических участках. В итоге конструкция кузова становится не просто оболочкой, а сложной системой управляемой жесткости, которая учитывает аэродинамику, тепловой режим и акустику салона.

Именно материалы и способы соединения во многом определяют, какой тип кузова будет выбран. Например, алюминий и высокопрочная сталь позволяют снизить вес и повысить прочность, но требуют специфических технологий ремонта. А композитные вставки и многослойные панели дают дополнительные варианты поглощения удара, но требуют особых условий покраски и обработки. В итоге конструкторы подбирают те комбинации, которые лучше всего соответствуют целям модели: экономичность, безопасность, динамика и долговечность.

Технические детали и практические примеры

Для наглядности рассмотрим пример. Представим автомобиль с монококовой конструкцией и алюминиевыми панелями. Энергия удара в аварии распределяется по монококу благодаря жестким связям и усилителям в боковых секциях. Алюминий добавляет легкость, снижая общий вес машины, что положительно влияет на расход топлива и динамику. Но ремонту при повреждении могут подвергаться не только панели, но и внутренняя силовая структура, что требует более точной оценки и замены отдельных элементов. При должном сервисном обслуживании такая конструкция обеспечивает отличное сочетание безопасности и экономичности.

В противоположность этому, пикап на раме с несущим кузовом — это задел на прочность и ремонтопригодность. Рама позволяет легко заменять узлы подвески и даже целые секции при больших нагрузках. В таком автомобиле кузов может быть съемным или легко отделяемым от рамы, что сокращает время ремонта и стоимость в определенных случаях. Но такой подход обычно обременен дополнительным весом и более высоким расходом топлива в сравнении с монококами.

Таблица: типы кузовов, конструкции и характерные особенности

Как видите, таблица демонстрирует общую логику выбора. Тип кузова и конструкция взаимно дополняют друг друга, ориентируясь на задачи эксплуатации. В современных моделях часто встречаются гибридные решения: монокок с усилением раменых элементов там, где это нужно, или усиленные панели в местах наиболее вероятного ударного воздействия. Такая гибкость позволяет оптимально сочетать жесткость, массу и безопасность, не забывая про экономичность.

Практика и выбор конструктивной стратегии под задачу

Если вы планируете семейный автомобиль на каждый день, важнее всего управляемость, комфорт и безопасность. Здесь чаще применяются монококовые конструкции с полным набором современных систем активной безопасности, просчета энергопоглощения и качественного шумоизоляции. Они позволяют уверенно держать дорогу на скорости и при резких маневрах, особенно на городских дорогах, где чаще случаются ситуации с ограниченной видимостью и внезапными препятствиями.

Если же ваша работа требует перевозки грузов, буксировки или эксплуатации на пересеченной местности, то рама на раме может быть предпочтительнее. Прочная рама и крепкий кузов позволяют выдерживать большие нагрузки и упрощают ремонт в полевых условиях. В таких случаях стоит учитывать крутую геометрию рамы, возможность замены узлов подвески и доступность запчастей, особенно если речь о коммерческих версиях автомобилей.

Наконец, современные платформы и модульные архитектуры — третий путь, который пытается объединить преимущества обеих линий. Такие решения применяются в новых автомобилях, где важны легкость, безопасность и гибкость. Они позволяют производителю адаптировать платформу под разные модели и типы кузовов, сокращая время выхода на рынок и оптимизируя затраты на производство.

Безопасность, ремонт и эксплуатационные аспекты конструкций

Безопасность — главный драйвер изменений в архитектуре кузова. Энергия удара должна располагаться так, чтобы минимизировать вред пассажирам. Это достигается не только прочностью материалов, но и геометрией и точной настройкой мест крепления. В монококах чаще применяют зоны деформации, поперечные связи и продольные силовые элементы, которые работают вместе, словно сложная сеть клинков, направляющих энергию удара в безопасные направления. В рамах задача стоит иначе: рама должна передавать нагрузку и сохранять форму в условиях бездорожья, но современные рамы тоже оснащаются усилениями и зонами поглощения удара.

Ремонт и обслуживание зависят от архитектуры. Монококовые кузова обычно требуют специфических сервисных процедур и инструментов, но сервисные сети крупных брендов хорошо адаптированы к таким задачам. Рама с кузовом на раме сохраняет ремонтопригодность: ударные узлы можно менять по частям, а отдельные элементы рамы часто доступны в сервисе. В любом случае, современные автомобили проектируются так, чтобы их можно было обслуживать и ремонтировать без чрезмерной сложности, даже если речь идёт о редких моделях и специфических регионах.

Эксплуатационные параметры — масса, расход топлива, динамика — во многом зависят от архитектуры. Монококи позволяют снизить общий вес и повысить ходовые качества, что влияет на ускорение и экономичность. Рамная конструкция может быть тяжелее и менее экономичной, зато обеспечивает устойчивость и долговечность в сложных условиях эксплуатации. В конечном счете выбор типа кузова и конструкции зависит от того, какие задачи вы ставите перед автомобилем и какие ценности для вас важнее: экономия и динамика или проходимость и ремонтопригодность.

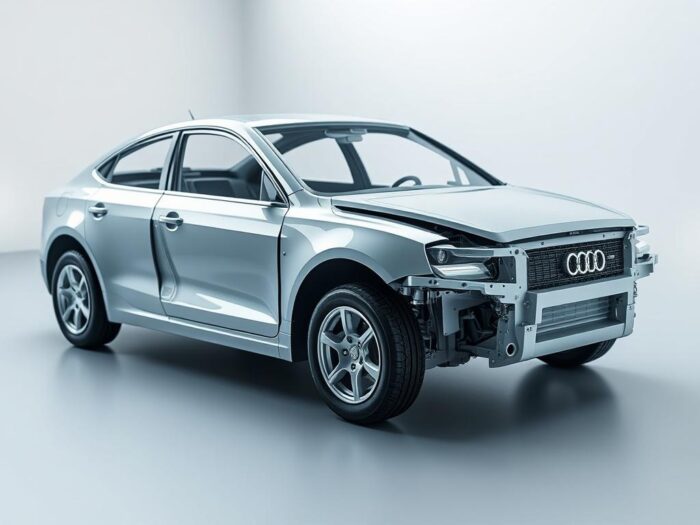

Типичные заблуждения и мифы о несущих конструкциях

Среди водителей встречаются мифы о «правильности» и «неправильности» той или иной архитектуры. Часто говорят: «монокок всегда безопаснее» или «раму легче ремонтировать». Реальность сложнее: безопасность зависит не только от типа конструкции, а от всей совокупности факторов — материалов, технологий сварки, геометрии зон поглощения удара, интерактивности систем активной безопасности и даже поведения водителя на дороге. То, как устроен кузов, — лишь один из элементов общей картины. Поэтому не стоит делать выводы по одному параметру: важна совокупность характеристик, включая массу, жесткость, управляемость и доступность сервисного обслуживания.

Практические выводы для пользователя и водителя

Чтобы сделать грамотный выбор в зависимости от ваших целей, полезно помнить несколько правил. Во-первых, для городских условий и семейной эксплуатации чаще подойдут автомобили с монококовой конструкцией: они легче, дешевле в эксплуатации и предлагают высокий уровень защиты при стандартных ситуациях на дорогах. Во-вторых, для работы, дальних поездок и условий бездорожья рама с кузовом на раме может быть предпочтительнее благодаря своей прочности и ремонтопригодности. В-третьих, современные платформы смешанного типа позволяют совместить преимущества обеих линий и встраивают новые решения для повышения безопасности и экономичности. Наконец, не забывайте учитывать материалы и технологии: выбор алюминиевых элементов или высокопрочной стали влияет на вес, ремонт и долговечность автомобиля.

Таблица: практические рекомендации по выбору

Эти примеры показывают, как важно рассматривать архитектуру кузова как часть общей концепции автомобиля и задачи, которые он должен решать. И да, в реальности многие современные модели — это дробные решения, где монокок дополняется дополнительными усилениями, а рама — частью несущей структуры, встроенной в платформу. Именно поэтому при выборе нового автомобиля следует учитывать не только внешний вид, но и архитектуру, реальные тесты на crash test и отзывы владельцев о ремонте и эксплуатации.

Заключение

Итак, виды и особенности несущих конструкций автомобильных кузовов — это не просто скучный перечень терминов. Это история о том, как инженеры думают о безопасности, динамике и экономичности в совокупности: как сделать автомобиль легким, но прочным, как позволить ему быть и маневренным, и устойчивым, и в то же время наделить его способностью пережить удар без ударов по пассажирам.

Различие между несущим кузовом и рамой — не догма, а выбор архитектуры под конкретные задачи: город, трасса, работа, бездорожье. Современные решения редко остаются чисто монококовыми или полностью рамными: чаще это гибрид подходов с адаптивной геометрией и модульной платформой. Так что, если вы планируете покупку, ориентируйтесь не только на мощность и дизайн, но и на то, как конструкция кузова сочетается с желаемыми характеристиками — управляемостью, безопасностью, ремонтопригодностью и экономичностью.

Это именно тот элемент, который со временем станет понятнее и для вас как владельца, и для вашего механика, когда появится задача разобраться в том, почему автомобиль ведет себя так или иначе на дороге. В конечном счете, задача конструкции — дарить вам уверенность за рулем и безопасность в любой ситуации, потому что именно она держит дорогу и держит вас.
