Я сталкиваюсь с жалобой на вибрацию двигателя в двух типичных ситуациях. Первая — дрожь на холостом ходу после прогрева. Вторая — рывки и шум со стороны ременного привода при сбросе газа, включении кондиционера или резком изменении оборотов. Во многих случаях источник не в опорах двигателя, не в системе зажигания и не в маховике, а в обгонной муфте генератора.

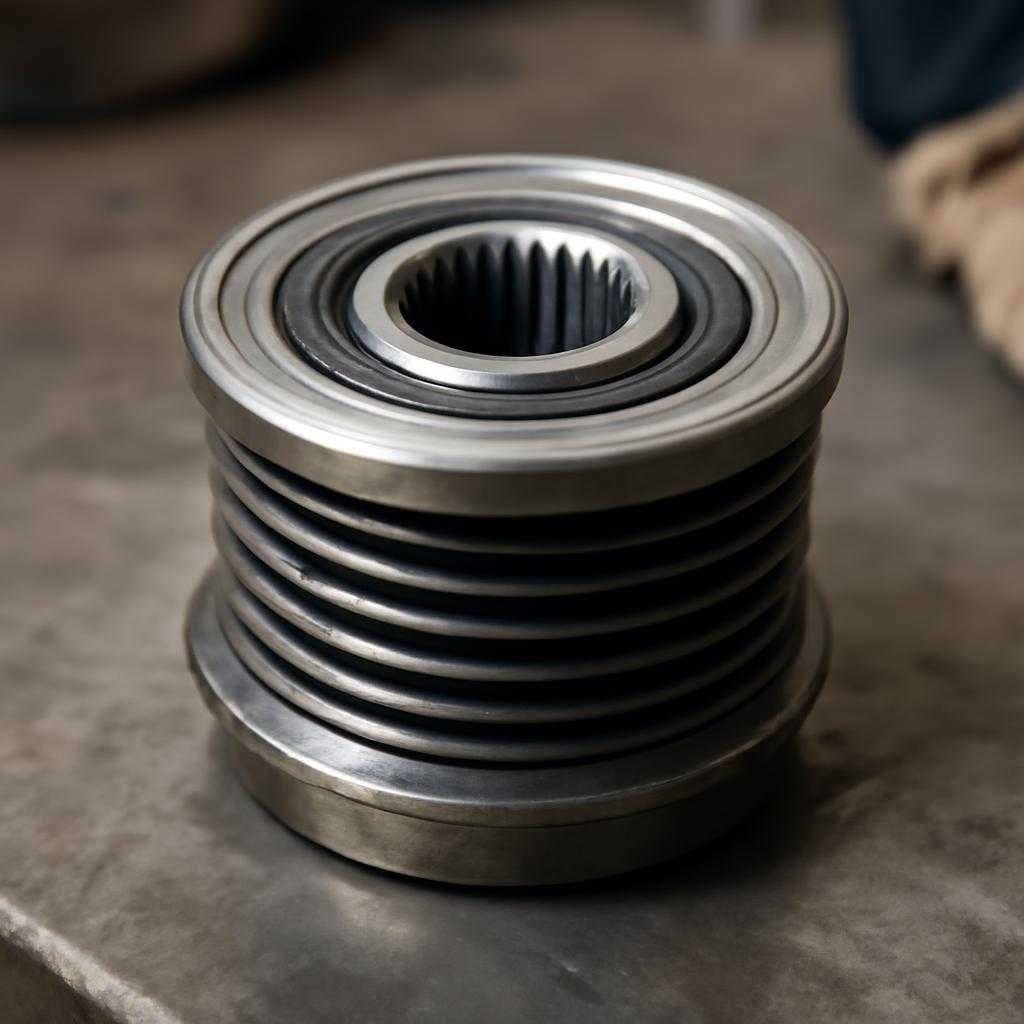

Обгонная муфта стоит на шкиве генератора и разобщает инерцию ротора с колебаниями коленчатого вала. Двигатель вращается неравномерно. На каждом такте в привод навесного оборудования приходят ускорения и замедления. Исправная муфта сглаживает часть ударной нагрузки. Генератор продолжает вращение по инерции, когда вал кратковременно замедляется. За счет этого ремень работает ровнее, натяжитель не бьется в крайние положения, а паразитные колебания не возвращаются в привод.
Когда муфта изнашивается, внутри заклинивает роликовый механизм или появляется люфт. Тогда шкив перестает работать как развязывающий узел. Ротор генератора начинает жестко навязывать ремню свою инерцию. На холостом ходу и при переходных режимах ремень получает обратные толчки. Натяжитель дергается, его рычаг ходит с большой амплитудой, по корпусу двигателя проходят вибрации. Водитель ощущает дрожь кузова, подрагивание на руле, шум спереди мотора. Иногда слышен сухой треск или короткий металлический стрекот.
Как возникает вибрация
Причина не сводится к одному шкиву. Работает вся кинематика привода. Коленчатый вал передает крутящий момент на ремень. Ремень вращает генератор, компрессор кондиционера, насосы и другие агрегаты. У каждого узла своя инерцияи я и свое сопротивление вращению. Когда развязка в шкиве генератора пропадает, колебания перестают гаситься в одной из самых чувствительных точек привода.
На дизельных двигателях проявление обычно заметнее. Там выше неравномерность крутящего момента на малых оборотах. На бензиновых моторах симптом нередко маскируется под износ натяжителя или слабый ремень, хотя первопричина остается в муфте. Если узел заклинил полностью, ремень начинает работать в режиме ударной передачи нагрузки. Из-за этого растет износ натяжителя, обводных роликов и демпфера шкива коленчатого вала. При сильном люфте добавляется биение, а оно усиливает шум и ускоряет разрушение подшипников генератора.
Признаки неисправности
Я оцениваю узел по совокупности симптомов. Первый признак — заметные колебания автоматического натяжителя на холостом ходу. Исправный механизм двигается с малой амплитудой. Если рычаг мечется, а ремень подергивается, муфта попадает в список главных подозреваемых. Второй признак — шум при запуске и остановке двигателя. В момент, когда обороты быстро падают, инерция ротора пытается провернуть ремень обратно, и заклинившая муфта выдает удар. Третий признак — локальный гул, треск или скрежет со стороны генератора.
Проверка без разборки начинается с наблюдения за ременным приводом. Полезно посмотреть на натяжитель при разных нагрузках: фары, обогрев, кондиционер. Если колебания усиливаются, связь с генератором становится вероятной. Точный вывод дает снятие ремня и проверка шкива вручную. Исправная обгонная муфта вращается в одну сторону свободно, в другую — с зацеплением. Заклинивание в обе стороны, проскальзывание или шероховатый ход говорят о выработке. Для снятия нужен специальный инструмент с двумя профилями: один удерживает вал ротора, второй отворачивает шкив.
Последствия износа
Езда с неисправной муфтой заканчивается не одной вибрацией. Возрастает нагрузка на ремень. Он перегревается, трескается и теряет профиль. Натяжитель получает ударные циклы и начинает стучать. Подшипники генератора работают с лишними пиками нагрузки. Если ремень срывает или рвет, без привода остаются генератор, насос системы охлаждения на части двигателей и другие агрегаты. Тогда локальная неисправность быстро переходит в дорогой ремонт.
Менять одну муфту без осмотра остальных деталей я не люблю. После ее износа нередко уже уставшие ролики и ремень. Если поставить новый шкив на изношенный привод, часть шума и вибраций сохранится. По этой причине при ремонте я проверяю состояние ремня, автоматического натяжителя, обводных роликов, шкива коленчатого вала и подшипников генератора. После замены исправный привод работает заметно тише, а двигатель перестает передавать в кузов дрожь, которую раньше принимали за внутреннюю проблему мотора.
