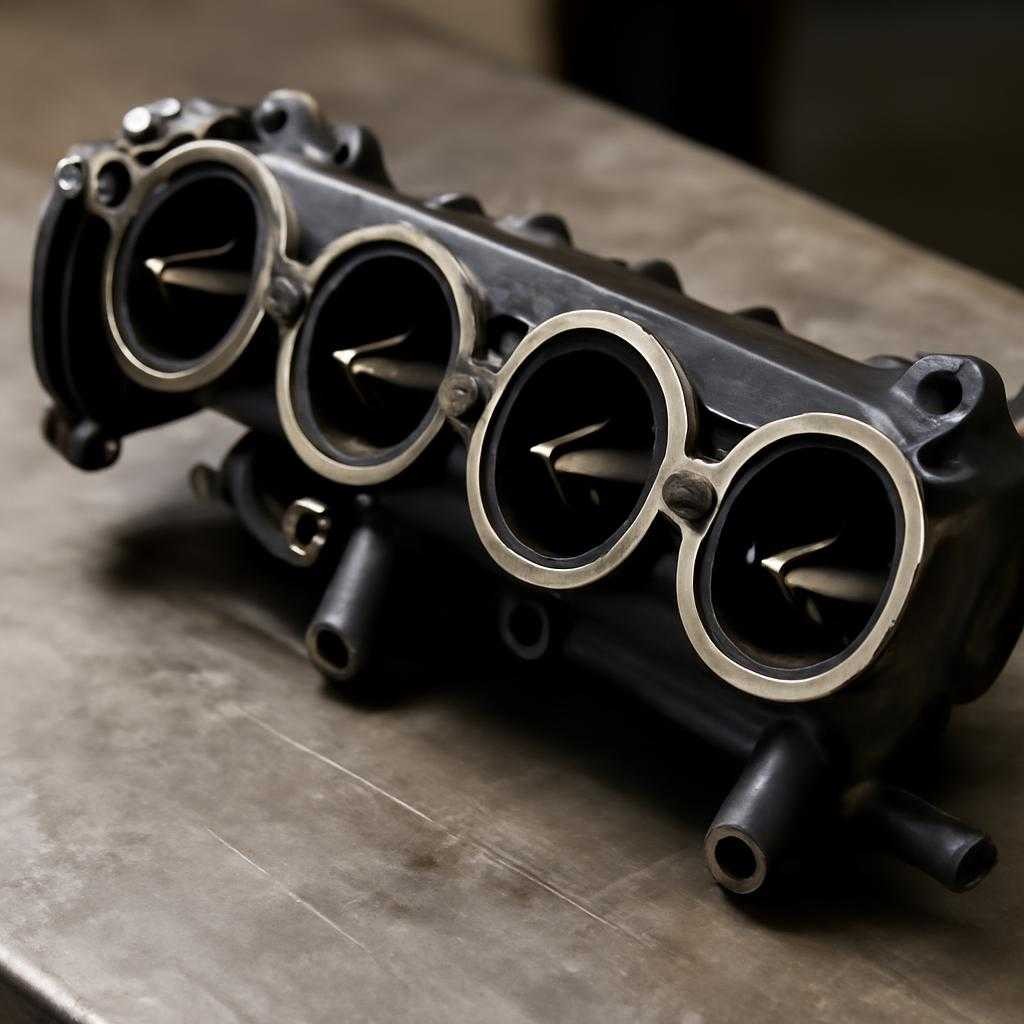

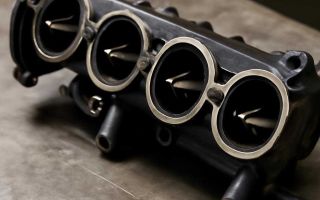

Я сталкивался с потерей мощности у бензиновых и дизельных моторов, где причина скрывалась не в турбине, не в форсунках и не в топливном насосе, а во впускном коллекторе. Вихревые заслонки меняют направление и скорость воздушного потока на малых и средних нагрузках. Когда узел исправен, воздух закручивается, смесь горит ровнее, отклик на педаль чище. Когда заслонки заклинивает, двигатель теряет тягу, хуже набирает обороты и начинает работать грубее.
Суть проблемы проста. Электронный блок управления рассчитывает подачу топлива и угол впрыска или зажигания под определенный объем воздуха и под ожидаемое положение заслонок. Если механизм завис в закрытом, полуоткрытом или случайном положении, реальное наполнение цилиндров уже не совпадает с расчетным. В цилиндр попадает меньше воздуха или поток распределяется по каналам неравномерно. Смесь переобогащается либо сгорает медленно. На дизеле заметно растет дымность, на бензиновом моторе ухудшается приемистость и появляется провал при разгоне.
Как теряется мощность
При заклинивании в прикрытом положении впуск начинает душить мотор. На низких оборотах водитель ощущает вялый отклик, на средних — задержку набора скорости, на высоких — явный недостаток воздуха. Если заслонки зависли открытыми, картина иная. Пик потерь смещается в диапазон малых оборотов, где двигатель рассчитывал на завихрение потока для устойчивого сгорания. Холостой ход становится неровным, тяга снизу падает, трогание под нагрузкой ухудшается.
Есть и промежуточный сценарий, самый неприятный для диагностики. Оси заслонок изношены, тяга привода люфтит, нагар мешает хгоду, из-за чего положение меняется рывками. Тогда симптомы плавают. После запуска мотор работает терпимо, после прогрева начинает тупить. Под нагрузкой ошибка то появляется, то исчезает. Водитель начинает искать причину в датчиках, хотя корень неисправности механический.
Нельзя сводить влияние вихревых заслонок только к ограничению проходного сечения. При их заклинивании нарушается структура потока. Воздух по цилиндрам распределяется хуже, фронт горения идет неравномерно, растет разброс по коррекциям топлива. В дизельном двигателе меняется качество смесеобразования, а вместе с ним и полнота сгорания. На бензиновом моторе блок управления пытается выровнять работу по сигналам датчиков, но запас коррекции не бесконечен. Отсюда ощущение, что двигатель как будто живой, но едет заметно слабее.
Признаки и причины
В реальной диагностике я смотрю не на один симптом, а на их связку. Обычно присутствуют вялый разгон, провал при резком нажатии на педаль, нестабильная тяга в узком диапазоне оборотов, повышенный расход топлива, копоть на дизеле, ошибки по приводу заслонок или по несоответствию потока воздуха. Иногда слышен сухой стук тяг во впуске или заметна вибрация корпуса привода.
Причины заклинивания предсказуемы. Первая — нагар из продуктов системы рециркуляции отработавших газов. Он оседает на стенках коллектора и на самих заслонках, постепенно сужает проход и мешает движению. Вторая — масло из вентиляции картера. В смеси с сажей оно образует плоские отложения. Третья — износ осей, втулок и пластиковых тяг. Четвертая — отказ привода, вакуумного или электрического. Пятая — деформация деталей после перегрева или долгой работы с загрязненным впуском.
На части двигателей опасность не ограничивается потерей мощности. Разболтанные заслонки и крепеж создают риск попадания фрагментов во впускной канал и дальше в цилиндр. Последствия тяжелые: задиры, повреждение клапанов, разрушение поршня. По этой причине затягивать с проверкой нельзя, если во впуске уже появился люфт или привод работает с заеданием.
Проверка без догадок
Правильная проверка начинается с чтения параметров и ошибок, но сканер не закрывает вопрос. Я сравниваю заданное и фактическое положение заслонок, оцениваю расход воздуха, коррекции смеси, реакцию привода на команды. Затем осматриваю тяги, рычаги, вакуумные линии или разъем электропривода. Если доступ позволяет, проверяю ход заслонок вручную на снятом приводе. Свободное перемещение без заеданий — норма. Рывки, подклинивание, заметный люфт — признак износа или загрязнения.
Дальше нужен осмотр коллектора изнутри. Эндоскопия (осмотр камерой) дает быстрый ответ по нагару, состоянию осей и кромок заслонок. На дизеле полезно проверить, не закоксован ли канал рециркуляции. Если заслонки заклинили из-за отложений, простая замена привода проблему не уберет. Если причина в износе механики, чистка даст лишь короткую отсрочку.
Способ ремонта зависит от конструкции. В одном случае хватает разборки и очистки коллектора с заменой тяг или привода. В другом нужен новый узел в сборе, поскольку оси разбиты, а посадочные места изношены. После ремонта я проверяю адаптацию привода, герметичность впуска и поведение мотора под нагрузкой. Если тяга вернулась, расход воздуха стал ровным, а коррекции стабилизировались, причина найдена точно.
Заклинившие вихревые заслонки отнимают мощность не по мистической причине, а через прямое нарушение наполнения цилиндров и смесеобразования. Потому двигатель едет хуже даже при исправной подаче топлива и рабочем наддуве. Когда впуск чист, привод исправен, а заслонки двигаются без заеданий, мотор возвращает нормальную тягу во всем рабочем диапазоне.
