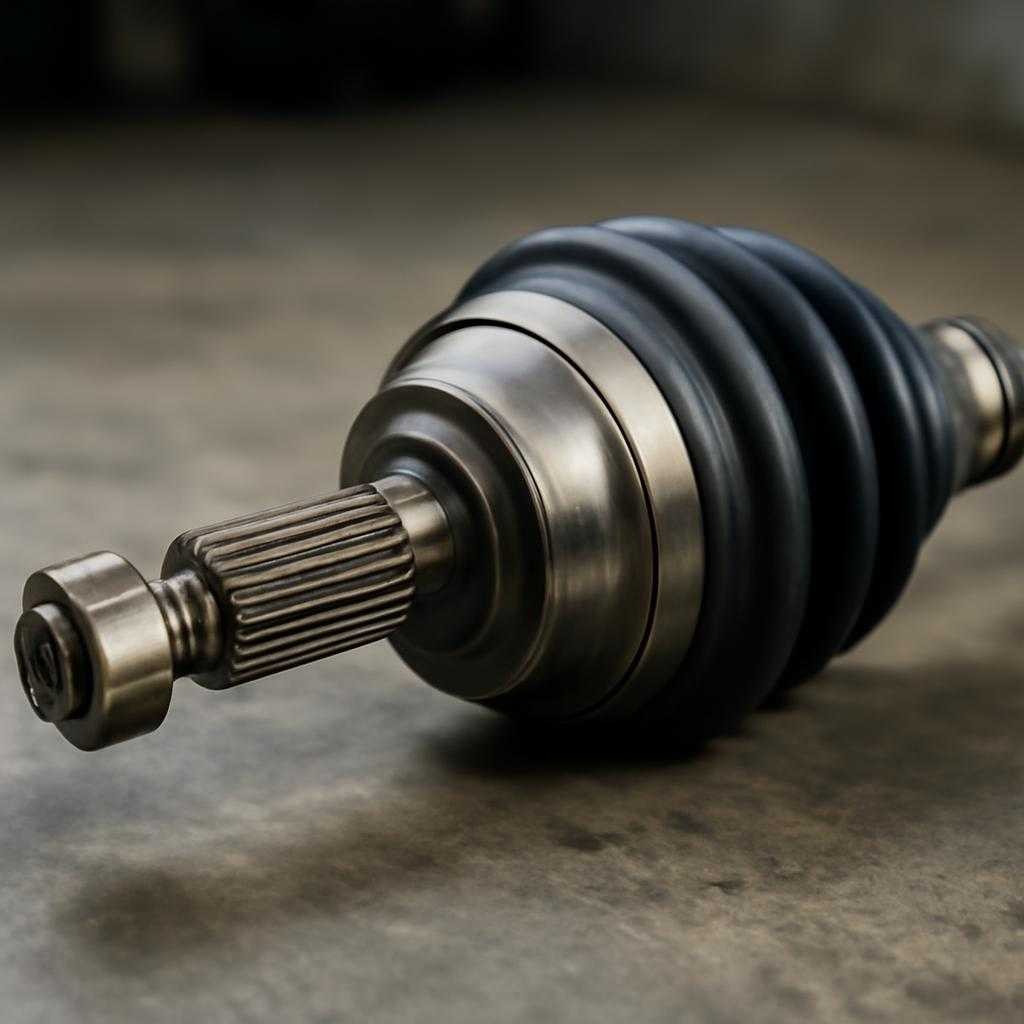

Внутренний ШРУС передаёт крутящий момент от коробки передач к приводу и при работе меняет угол и длину полуоси. В исправном узле усилие идёт ровно, без заметных пульсаций. Когда дорожки качения, ролики или сепаратор изнашиваются, привод перестаёт двигаться по расчётной траектории. Появляется люфт, осевая неравномерность и переменная нагрузка на вал. Кузов начинает получать толчки не от дороги, а от трансмиссии.
Внутренний шарнир отличается по проявлениям от наружного. Наружный обычно выдаёт себя хрустом на повороте. Внутренний чаще даёт дрожь при разгоне, под нагрузкой и на определённой скорости. На руле симптом нередко слабее, чем на полу, сиденье и передней части кузова. Причина проста: источник колебаний находится ближе к силовому агрегату и подрамнику, а не к поворотному кулаку и ступице.
Как возникает вибрация
Внутри внутреннего ШРУСа детали работают в контакте с высокой удельной нагрузкой. Когда на дорожках появляются выработка, раковины или задиры, ролики уже не катятся плавно. Они перескакивают по дефектным участком. Вращение привода из равномерного превращается в пульсирующее. Каждая пульсация через полуось приходит в дифференциал, корпус коробки, опоры силового агрегата и далее в кузов.
Если разрушение зашло дальше, шарнир начинает менять положение скачками. Тогда полуось получает биение. Под биением я имею в виду отклонение оси вращения от нормального положения. Даже небольшой перекос на высоких оборотах даёт заметную тряску. При разгоне нагрузка растёт, шарнир сильнее упирается в изношенные зоны, и вибрация становится явной. При сбросе газа она нередко уменьшаетсяшается или пропадает.
Отдельный случай — повреждение трипоида. Трипоидом называют внутренний шарнир с тремя роликами на крестовине. При износе роликов, игольчатых подшипников или направляющих в корпусе он теряет плавность хода по оси. Тогда дрожь усиливается на неровностях и при изменении тяги, когда подвеска смещает привод по длине.
Признаки неисправности
Я ориентируюсь на характер проявления. Если кузов дрожит в узком диапазоне скорости без связи с разгоном, сначала проверяют колёса и шины. Если вибрация заметно растёт при добавлении газа на прямой, а накатом стихает, подозрение уходит в сторону внутреннего ШРУСа. При движении в подъём симптом обычно выражен сильнее, чем на ровной дороге. При разгоне с места он ощущается грубее, чем при равномерном ходе.
Ещё один признак — толчки при переключении режимов тяги. Водитель отпустил газ, потом снова открыл дроссель, и кузов ответил коротким ударом. Так проявляет себя накопленный люфт в шарнире. Если износ уже серьёзный, вибрация приходит даже на малой скорости. Иногда к ней добавляется стук при начале движения.
По звуку внутренний ШРУС обманчив. Я не жду от него обязательного хруста. Узел нередко работает почти бесшумно, но при этом уже даёт сильную тряску. По этой причине его пропускают, особенно когда ищут причину среди шин, ступиц, подушек двигателя и тормозных дисков.
Как отличить
У вибрации от внутреннего ШРУСа есть связь с тягой. У дисбаланса колеса главная связь со скоростью вращения. У погнутого диска дрожь обычно стабильнее по режимам двигателя. У неисправной опоры силового агрегата толчки заметнее при запуске, глушении и резком наборе оборотов на месте. При проблеме со ШРУСом картина ярче в движении под нагрузкой.
При осмотре я смотрю на пыльник. Разрыв пыльника, потёки смазки и грязь внутри почти всегда ускоряют износ. Потом проверяю люфт привода руками, состояние посадок и плавность перемещения шарнира. Если вал ходит рывками, подклинивает или имеет заметную выработку, причина близка. Полезен и дорожный тест: разгон на прямой, движение внатяг, короткий сброс газа, повторный разгон. Реакция машины в этих режимах многое показывает.
Нельзя забывать о сопутствующих повреждениях. Долгая езда с разбитым внутренним ШРУСом нагружает сальник коробки, подшипники дифференциала и опоры агрегата. Поэтому после замены шарнира я проверяю, не осталось ли вторичных дефектов. Иначе часть вибрации сохранится, хотя основной источник уже убран.
Разрушение внутреннего ШРУСа вызывает вибрацию кузова по понятной механической причине: нарушается равномерная передача момента и геометрия вращения привода. Чем сильнее износ, тем заметнее пульсации под тягой. Если дрожь приходит при разгоне, уходит накатом и ощущается через пол и сиденье, внутренний шарнир нужно проверять без промедления.
